Description

Model No. ES-34TLC

Electric Chain Saw

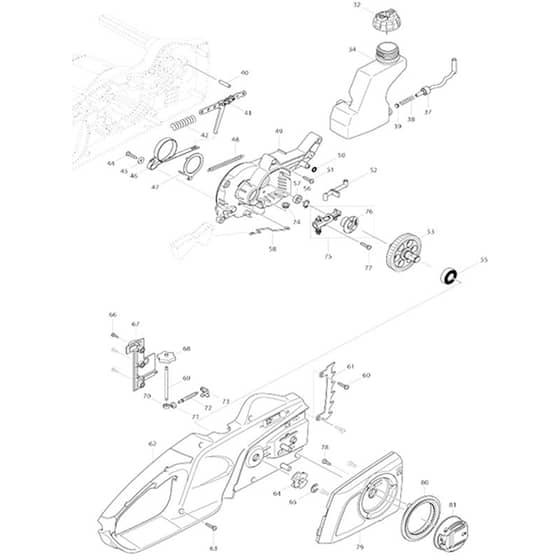

Power Tool 02 Parts Diagrams

Ref. Img. Part No. Details
  32 Tank Cap Complete
Tank Cap Complete
MK142282-9
Available to backorder
Tank Cap Complete
£2.32 £1.93

  34 Oil Tank
Oil Tank
MK454729-4
Available to backorder
Oil Tank
£1.88 £1.57

  37 Oil Tube
Oil Tube
MK424602-2
Available to backorder
Oil Tube
£0.86 £0.72

  38 Spring
Spring
MK231975-4
Available to backorder
Spring
£0.48 £0.40

  39 Cap
Cap
MK416274-7
Available to backorder
Cap
£0.48 £0.40

  40 Pin 5
Pin 5
MK268238-5
Available to backorder
Pin 5
£0.86 £0.72

  41 Link Plate Complete
Link Plate Complete
MK158047-9
Available to backorder
Link Plate Complete
£2.32 £1.93

  42 Compression Spring 9
Compression Spring 9
MK233175-2
Available to backorder
Compression Spring 9
£0.86 £0.72

  44 Binding Head Tapping Screw 4x18 (Refs 051 | 060 | 063 | 077)
Binding Head Tapping Screw 4x18 (Refs 051 | 060 | 063 | 077)
MK266326-2
Available to backorder
Binding Head Tapping Screw 4x18 (Refs 051 | 060 | 063 | 077)
£0.48 £0.40

  45 Flat Washer 4
Flat Washer 4
MK267195-4
Available to backorder
Flat Washer 4
£1.16 £0.97

  46 Brake Band
Brake Band
MK168321-7
Available to backorder
Brake Band
£12.42 £10.35

  47 Brake Ring
Brake Ring
MK346739-4
Available to backorder
Brake Ring
£0.86 £0.72

  48 Tension Spring 5
Tension Spring 5
MK231817-2
Available to backorder
Tension Spring 5
£0.86 £0.72

  49 Bearing Housing
Bearing Housing
MK454720-2
Available to backorder
Bearing Housing
£3.92 £3.27

  49 Bearing Housing S
Bearing Housing S
MK413J59-2
Available to backorder
Bearing Housing S
£9.98 £8.32

  50 O-Ring 6
O-Ring 6
MK213017-6
Available to backorder
O-Ring 6
£0.48 £0.40

  51 Binding Head Tapping Screw 4x18 (Refs 060 | 063 | 077)
Binding Head Tapping Screw 4x18 (Refs 060 | 063 | 077)
MK265B67-9
Available to backorder
Binding Head Tapping Screw 4x18 (Refs 060 | 063 | 077)
£0.48 £0.40

  52 Connector
Connector
MK424601-4
Available to backorder
Connector
£0.74 £0.62

  53 Spur Gear 43 Assembly
Spur Gear 43 Assembly
MK135615-5
Available to backorder
Spur Gear 43 Assembly
£13.86 £11.55

  55 Ball Bearing 6001Llb
Ball Bearing 6001Llb
MK210106-8
Available to backorder
Ball Bearing 6001Llb
£1.44 £1.20

  56 Retaining Ring (Ext) S-10
Retaining Ring (Ext) S-10
MK961006-2
Available to backorder
Retaining Ring (Ext) S-10
£0.48 £0.40

  57 Ball Bearing 696Zz
Ball Bearing 696Zz
MK210033-9
Available to backorder
Ball Bearing 696Zz
£1.44 £1.20

  58 Rod
Rod
MK326359-0
Available to backorder
Rod
£0.58 £0.48

  61 Spike Bumper
Spike Bumper
MK345651-5
Available to backorder
Spike Bumper
£0.86 £0.72

  62 Caution Label (C10)
Caution Label (C10)
MK802G51-9
Available to backorder
Caution Label (C10)
£0.48 £0.40

  62 Housing Set (INC. 11)
Housing Set (INC. 11)
MK187784-8
Available to backorder
Housing Set (INC. 11)
£33.46 £27.88

  64 Sprocket
Sprocket
MK221526-1
Available to backorder
Sprocket
£2.32 £1.93

  65 Stop Ring E-8
Stop Ring E-8
MK259036-8
Available to backorder
Stop Ring E-8
£0.82 £0.68

  66 Binding Head Tapping Screw 3x10
Binding Head Tapping Screw 3x10
MK266007-8
Available to backorder
Binding Head Tapping Screw 3x10
£0.48 £0.40

  67 Tension Cover
Tension Cover
MK454727-8
Available to backorder
Tension Cover
£0.74 £0.62

  68 Dial 30
Dial 30
MK454726-0
Available to backorder
Dial 30
£0.48 £0.40

  69 Shaft
Shaft
MK326360-5
Available to backorder
Shaft
£1.02 £0.85

  70 Straight Bevel Gear 14
Straight Bevel Gear 14
MK227496-2
Available to backorder
Straight Bevel Gear 14
£3.46 £2.88

  72 Adjust Screw
Adjust Screw
MK324620-9
Available to backorder
Adjust Screw
£0.58 £0.48

  73 Tension Slide <
Tension Slide <
MK346859-4
In stock
Tension Slide <
£1.60 £1.33

  74 Grommet
Grommet
MK424603-0
Available to backorder
Grommet
£0.48 £0.40

  75 Oil Pump Complete <
Oil Pump Complete <
MK142156-4
Available to backorder
Oil Pump Complete <
£27.88 £23.23

  76 Worm Gear
Worm Gear
MK221427-3
Available to backorder
Worm Gear
£2.60 £2.17

  78 Binding Head Tapping Screw 4x12
Binding Head Tapping Screw 4x12
MK266427-6
Available to backorder
Binding Head Tapping Screw 4x12
£0.48 £0.40

  79 Sprocket Cover Complete
Sprocket Cover Complete
MK142281-1
Available to backorder
Sprocket Cover Complete
£3.62 £3.02

  79 Operation Label (C10)
Operation Label (C10)
MK802E36-3
Available to backorder
Operation Label (C10)
£0.48 £0.40

  80 Cover
Cover
MK454728-6
Available to backorder
Cover
£0.74 £0.62

  81 Nut Complete
Nut Complete
MK142235-8
Available to backorder
Nut Complete
£5.06 £4.22

  82 Sound 104Db Label
Sound 104Db Label
MK804G74-3
Available to backorder
Sound 104Db Label
£0.48 £0.40

  901 Hook Complete (A01)
Hook Complete (A01)
MK158024-1
Available to backorder
Hook Complete (A01)
£0.86 £0.72

  902 Guide Bar (A02)
Guide Bar (A02)
MK165426-4
Available to backorder
Guide Bar (A02)
£15.76 £13.13

  903 Chain Cover (A03)
Chain Cover (A03)
MK419289-3
Available to backorder
Chain Cover (A03)
£3.82 £3.18

  904 Saw Chain 12 Set (Alt.) (A04-2)
Saw Chain 12 Set (Alt.) (A04-2)
MK191H01-8
Available to backorder
Saw Chain 12 Set (Alt.) (A04-2)
£24.10 £20.08

  904 Saw Chain Set (Alt.) (A04-1)
Saw Chain Set (Alt.) (A04-1)
MK196740-7
Available to backorder
Saw Chain Set (Alt.) (A04-1)
£20.42 £17.02

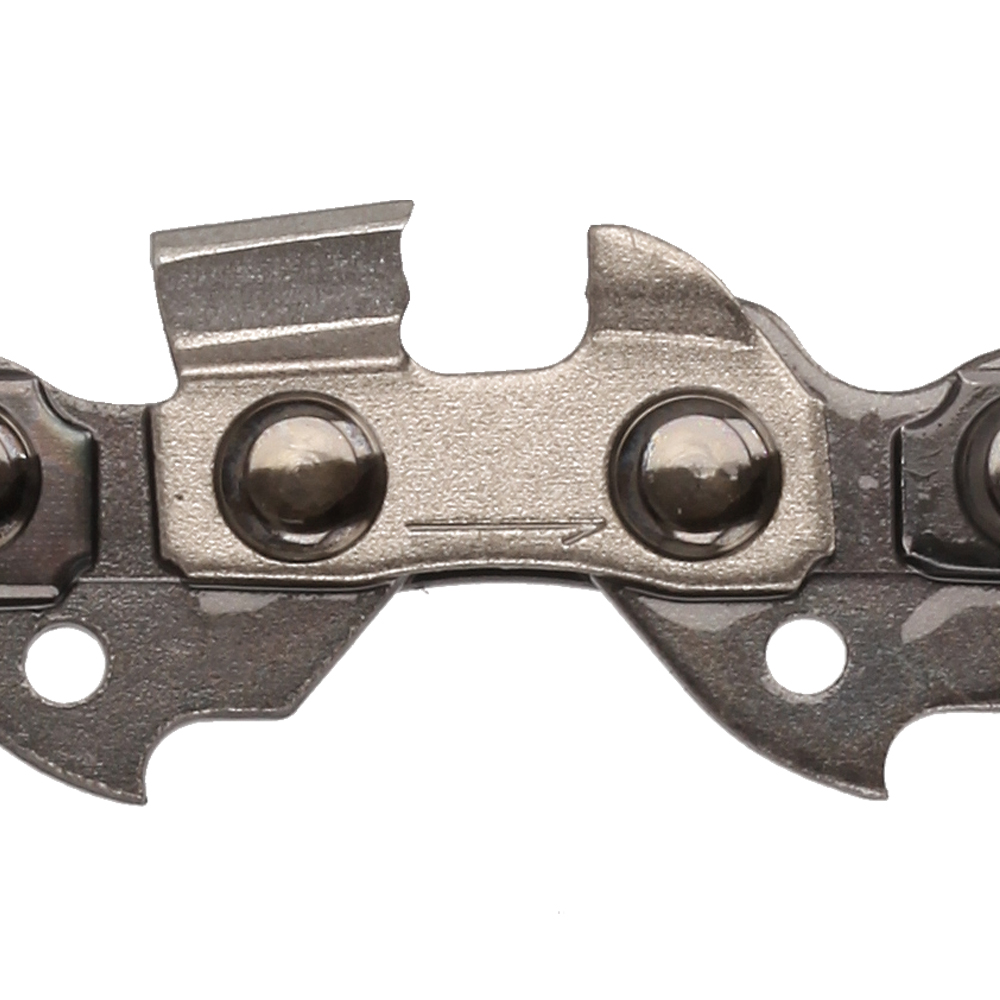

  904 Saw Chain 3/8Lp.043
Saw Chain 3/8Lp.043
MK511291746
Available to backorder
Saw Chain 3/8Lp.043" L46 Cc D (A04)
£21.36 £17.80
