Description

Model No. ELM4621

460mm Electric Lawn Mower

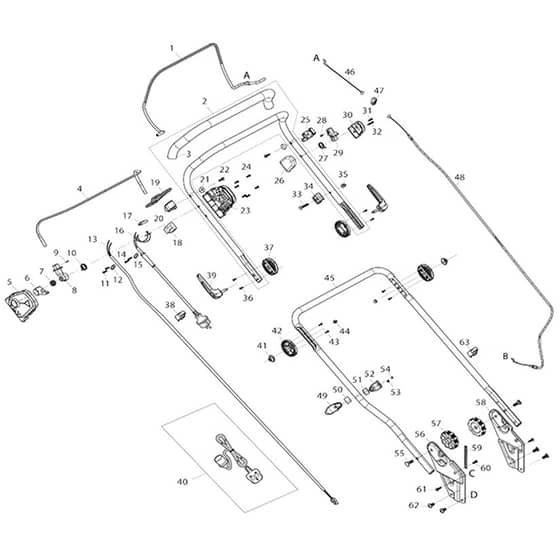

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Drive Contorol Lever
Drive Contorol Lever
MKYA00001108
Available to backorder
Drive Contorol Lever
£15.56 £12.97

  2 Upper Handle Bar Assy (INC. 3)
Upper Handle Bar Assy (INC. 3)
MKYA00001159
Available to backorder
Upper Handle Bar Assy (INC. 3)
£43.96 £36.63

  3 Sponge Grip
Sponge Grip
MKYA00001185
Available to backorder
Sponge Grip
£7.10 £5.92

  4 Switch Lever
Switch Lever
MKYA00001160
Available to backorder
Switch Lever
£10.52 £8.77

  5 Switch Box Right
Switch Box Right
MKYA00000765
Available to backorder
Switch Box Right
£2.06 £1.72

  6 Switch Link Button
Switch Link Button
MKYA00000766
Available to backorder
Switch Link Button
£1.10 £0.92

  7 Compression Spring 16.8
Compression Spring 16.8
MKYA00000767
Available to backorder
Compression Spring 16.8
£0.54 £0.45

  8 Switch Lever End Cap Right
Switch Lever End Cap Right
MKYA00000768
Available to backorder
Switch Lever End Cap Right
£1.36 £1.13

  9 Self Drilling Screw 3.5x10
Self Drilling Screw 3.5x10
MK652024721
Available to backorder
Self Drilling Screw 3.5x10
£0.82 £0.68

  10 Switch Torsion Spring 21
Switch Torsion Spring 21
MKYA00000769
Available to backorder
Switch Torsion Spring 21
£0.70 £0.58

  11 Self Tapping Screw St4x16 (Refs 014 | 024 | 031 | 061)
Self Tapping Screw St4x16 (Refs 014 | 024 | 031 | 061)
MKYA00000778
Available to backorder
Self Tapping Screw St4x16 (Refs 014 | 024 | 031 | 061)
£0.54 £0.45

  12 Cord Clamp
Cord Clamp
MKYA00000780
Available to backorder
Cord Clamp
£0.54 £0.45

  13 Power Supply Cord Assy
Power Supply Cord Assy
MKYA00001038
Available to backorder
Power Supply Cord Assy
£6.70 £5.58

  17 Indicator Lenz
Indicator Lenz
MKYA00000781
Available to backorder
Indicator Lenz
£0.96 £0.80

  18 Switch
Switch
MKYA00000772
Available to backorder
Switch
£4.52 £3.77

  19 Cable Hanger
Cable Hanger
MK652023811
Available to backorder
Cable Hanger
£1.24 £1.03

  20 Drive Control Lever Bracket R
Drive Control Lever Bracket R
MKYA00001105
Available to backorder
Drive Control Lever Bracket R
£1.64 £1.37

  21 Plastic Saddle Washer 5
Plastic Saddle Washer 5
MKYA00001106
Available to backorder
Plastic Saddle Washer 5
£1.10 £0.92

  22 Self Tapping Screw St5x16
Self Tapping Screw St5x16
MKYA00000820
Available to backorder
Self Tapping Screw St5x16
£0.54 £0.45

  23 Switch Box Left
Switch Box Left
MKYA00000782
Available to backorder
Switch Box Left
£2.46 £2.05

  25 Drive Control Lever Bracket L
Drive Control Lever Bracket L
MKYA00001107
Available to backorder
Drive Control Lever Bracket L
£1.64 £1.37

  26 Spring Box Right
Spring Box Right
MK652023795
Available to backorder
Spring Box Right
£2.46 £2.05

  27 Torsion Spring
Torsion Spring
MKYA00000737
Available to backorder
Torsion Spring
£1.36 £1.13

  29 Switch Lever End Left
Switch Lever End Left
MK652023794
Available to backorder
Switch Lever End Left
£9.28 £7.73

  30 Spring Box Left
Spring Box Left
MK652023793
Available to backorder
Spring Box Left
£2.46 £2.05

  32 Self Tapping Screw St4x25
Self Tapping Screw St4x25
MKYA00000785
Available to backorder
Self Tapping Screw St4x25
£0.54 £0.45

  33 Hex. Bolt M6x35
Hex. Bolt M6x35
MKYA00001109
Available to backorder
Hex. Bolt M6x35
£0.70 £0.58

  34 Outer Wire Stopper
Outer Wire Stopper
MKYA00001110
Available to backorder
Outer Wire Stopper
£1.10 £0.92

  35 Hex.Frange Cap Nut M6
Hex.Frange Cap Nut M6
MKYA00000802
Available to backorder
Hex.Frange Cap Nut M6
£0.74 £0.62

  36 Self Tapping Screw St3x12
Self Tapping Screw St3x12
MKYA00000960
Available to backorder
Self Tapping Screw St3x12
£0.48 £0.40

  37 Angle Adjustment Joint Upper
Angle Adjustment Joint Upper
MKYA00000961
Available to backorder
Angle Adjustment Joint Upper
£1.52 £1.27

  38 Cable Clip
Cable Clip
MKYA00000921
Available to backorder
Cable Clip
£0.70 £0.58

  39 Tensi0N Lever Assy
Tensi0N Lever Assy
MKYA00000975
Available to backorder
Tensi0N Lever Assy
£9.98 £8.32

  40 Extension Line Cable
Extension Line Cable
MKYA00000858
Available to backorder
Extension Line Cable
£65.58 £54.65

  41 Conical Spring
Conical Spring
MKYA00000976
Available to backorder
Conical Spring
£1.24 £1.03

  42 Angle Adjustment Joint Lower
Angle Adjustment Joint Lower
MKYA00000977
Available to backorder
Angle Adjustment Joint Lower
£1.36 £1.13

  45 Lower Handle Bar
Lower Handle Bar
MKYA00001046
Available to backorder
Lower Handle Bar
£28.94 £24.12

  46 Drive Contorol Wire Short
Drive Contorol Wire Short
MKYA00001143
Available to backorder
Drive Contorol Wire Short
£1.78 £1.48

  47 Wire Joint
Wire Joint
MKYA00001142
Available to backorder
Wire Joint
£0.96 £0.80

  48 Drive Contorol Wire Long
Drive Contorol Wire Long
MKYA00001161
Available to backorder
Drive Contorol Wire Long
£7.52 £6.27

  49 Cable Guide Ring
Cable Guide Ring
MKYA00000970
Available to backorder
Cable Guide Ring
£0.96 £0.80

  50 Rubber Sheet
Rubber Sheet
MKYA00000971
Available to backorder
Rubber Sheet
£0.70 £0.58

  52 Cable Guide Clamp
Cable Guide Clamp
MKYA00000972
Available to backorder
Cable Guide Clamp
£0.96 £0.80

  53 Self Tapping Screw St4x12
Self Tapping Screw St4x12
MKYA00000873
Available to backorder
Self Tapping Screw St4x12
£0.54 £0.45

  54 Self Tapping Screw St3x16
Self Tapping Screw St3x16
MKYA00000973
Available to backorder
Self Tapping Screw St3x16
£0.54 £0.45

  55 Square Necked Bolt M8x40
Square Necked Bolt M8x40
MKYA00000983
Available to backorder
Square Necked Bolt M8x40
£0.96 £0.80

  56 Handle Bracket Right
Handle Bracket Right
MKYA00001060
Available to backorder
Handle Bracket Right
£15.56 £12.97

  57 M8 Knob
M8 Knob
MKYA00000803
Available to backorder
M8 Knob
£1.64 £1.37

  58 Handle Bracket Left
Handle Bracket Left
MKYA00001063
Available to backorder
Handle Bracket Left
£16.38 £13.65

  59 Cable Clamp
Cable Clamp
MKYA00000997
Available to backorder
Cable Clamp
£1.10 £0.92

  60 Pan Head Screw M6x8
Pan Head Screw M6x8
MKYA00000998
Available to backorder
Pan Head Screw M6x8
£0.54 £0.45

  62 H.S.Truss Head Screw M8x16
H.S.Truss Head Screw M8x16
MKYA00000995
Available to backorder
H.S.Truss Head Screw M8x16
£0.70 £0.58


Description

Model No. ELM4621

460mm Electric Lawn Mower

Power Tool 01 Parts Diagrams
