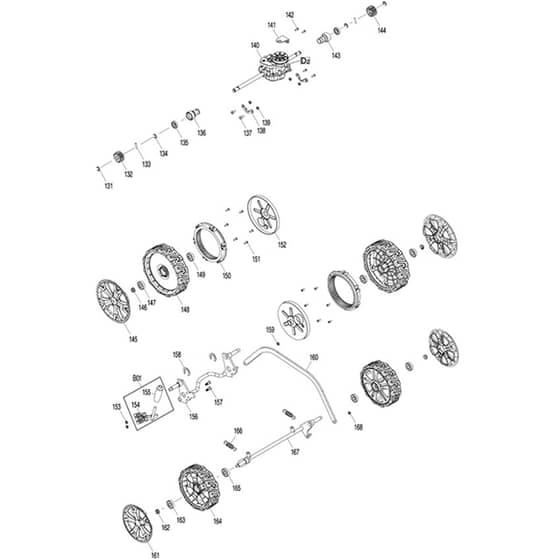

Makita ELM4613 - 460mm Lawn Mower - Power Tool 03 Diagram

Makita ELM4613 - 460mm Lawn Mower - Power Tool 03 Diagram
Makita ELM4613 - 460mm Lawn Mower - Power Tool 03 Diagram

Description

Model No. ELM4613

460mm Lawn Mower

Power Tool 03 Parts Diagrams

Ref. Img. Part No. Details
  131 Stop Ring E-12
Stop Ring E-12
MKDA00000604
Available to backorder
Stop Ring E-12
£0.58 £0.48

  132 Spur Gear 14 Right
Spur Gear 14 Right
MKDA00001091
Available to backorder
Spur Gear 14 Right
£5.20 £4.33

  133 Column Pin 5x21.5
Column Pin 5x21.5
MKDA00000597
Available to backorder
Column Pin 5x21.5
£0.58 £0.48

  135 Ball Bearing R8Zz
Ball Bearing R8Zz
MKDA00001029
Available to backorder
Ball Bearing R8Zz
£3.54 £2.95

  136 Drive Shaft Bearing Case R
Drive Shaft Bearing Case R
MK671002085
Available to backorder
Drive Shaft Bearing Case R
£6.98 £5.82

  137 Truss Head Screw M6x12
Truss Head Screw M6x12
MK671002019
Available to backorder
Truss Head Screw M6x12
£1.36 £1.13

  138 Bearing Case Retainer
Bearing Case Retainer
MKDA00000542
Available to backorder
Bearing Case Retainer
£0.96 £0.80

  139 Hex.Flange Lock Nut M6
Hex.Flange Lock Nut M6
MKDA00000543
Available to backorder
Hex.Flange Lock Nut M6
£0.54 £0.45

  140 Gear Assy For Self Driving
Gear Assy For Self Driving
MK671502038
Available to backorder
Gear Assy For Self Driving
£103.20 £86.00

  141 Gear Box Mount
Gear Box Mount
MK671002577
Available to backorder
Gear Box Mount
£4.10 £3.42

  142 Hex. Flange Bolt M6x12
Hex. Flange Bolt M6x12
MKDA00000553
Available to backorder
Hex. Flange Bolt M6x12
£0.54 £0.45

  143 Drive Shaft Bearing Case
Drive Shaft Bearing Case
MKDA00000610
Available to backorder
Drive Shaft Bearing Case
£4.52 £3.77

  144 Spur Gear 14 Left
Spur Gear 14 Left
MKDA00001090
Available to backorder
Spur Gear 14 Left
£5.20 £4.33

  145 Wheel Cover 7 Inch
Wheel Cover 7 Inch
MK671030150
Available to backorder
Wheel Cover 7 Inch
£5.88 £4.90

  146 Hex.Flange Lock Nut M8
Hex.Flange Lock Nut M8
MKDA00000537
Available to backorder
Hex.Flange Lock Nut M8
£0.70 £0.58

  147 Ball Bearing 6201Zz (Refs 149 | 163 | 165)
Ball Bearing 6201Zz (Refs 149 | 163 | 165)
MKDA00000538
Available to backorder
Ball Bearing 6201Zz (Refs 149 | 163 | 165)
£3.92 £3.27

  150 Internal Gear
Internal Gear
MKDA00000602
Available to backorder
Internal Gear
£8.06 £6.72

  151 Tapping Screw St4x16
Tapping Screw St4x16
MKDA00000603
Available to backorder
Tapping Screw St4x16
£0.48 £0.40

  152 Rear Wheel Dust-Proof Cover
Rear Wheel Dust-Proof Cover
MKDA00000606
Available to backorder
Rear Wheel Dust-Proof Cover
£2.18 £1.82

  153 Nylon Insert Hex.Lock Nut M6 (Refs 159 | 168)
Nylon Insert Hex.Lock Nut M6 (Refs 159 | 168)
MKDA00000549
Available to backorder
Nylon Insert Hex.Lock Nut M6 (Refs 159 | 168)
£0.54 £0.45

  154 Height Adjustment Lever Assy
Height Adjustment Lever Assy
MKDA00000834
Available to backorder
Height Adjustment Lever Assy
£8.66 £7.22

  155 Height Adjustment Knob
Height Adjustment Knob
MKDA00001058
Available to backorder
Height Adjustment Knob
£4.20 £3.50

  156 Rear Axle
Rear Axle
MK671002367
Available to backorder
Rear Axle
£100.20 £83.50

  157 Truss Head Stepped Screw M6x17
Truss Head Stepped Screw M6x17
MK671002041
Available to backorder
Truss Head Stepped Screw M6x17
£1.52 £1.27

  158 Stop Ring E-19
Stop Ring E-19
MKDA00000612
Available to backorder
Stop Ring E-19
£0.70 £0.58

  160 Link Rod
Link Rod
MK671002364
Available to backorder
Link Rod
£17.04 £14.20

  161 Wheel Cover 6.5 Inch
Wheel Cover 6.5 Inch
MK671003014
Available to backorder
Wheel Cover 6.5 Inch
£5.46 £4.55

  164 Front Wheel Assy
Front Wheel Assy
MK671002012
Available to backorder
Front Wheel Assy
£25.28 £21.07

  166 Height Adjust Tension Spring
Height Adjust Tension Spring
MK671011230
Available to backorder
Height Adjust Tension Spring
£3.42 £2.85

  167 Front Axle
Front Axle
MK671002362
Available to backorder
Front Axle
£90.52 £75.43


Description

Model No. ELM4613

460mm Lawn Mower

Power Tool 03 Parts Diagrams
