Description

Model No. ELM3320

330mm Electric Lawn Mower

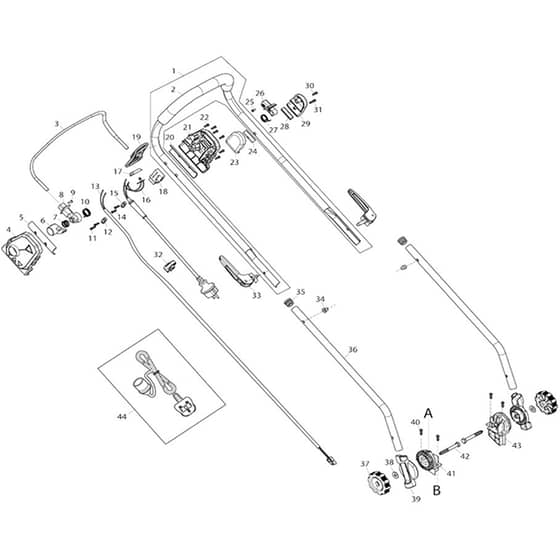

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Upper Handle Bar Assy (INC. 2)
Upper Handle Bar Assy (INC. 2)
MKYA00000783
Available to backorder
Upper Handle Bar Assy (INC. 2)
£23.36 £19.47

  2 Sponge Grip
Sponge Grip
MKYA00001163
Available to backorder
Sponge Grip
£2.60 £2.17

  3 Switch Lever
Switch Lever
MKYA00000784
Available to backorder
Switch Lever
£5.06 £4.22

  4 Switch Box Right
Switch Box Right
MKYA00000765
Available to backorder
Switch Box Right
£2.06 £1.72

  5 Switch Box Clamp Spaser
Switch Box Clamp Spaser
MKYA00000786
Available to backorder
Switch Box Clamp Spaser
£0.82 £0.68

  6 Switch Link Button
Switch Link Button
MKYA00000766
Available to backorder
Switch Link Button
£1.10 £0.92

  7 Compression Spring 16.8
Compression Spring 16.8
MKYA00000767
Available to backorder
Compression Spring 16.8
£0.54 £0.45

  8 Switch Lever End Cap Right
Switch Lever End Cap Right
MKYA00000768
Available to backorder
Switch Lever End Cap Right
£1.36 £1.13

  9 Self Drilling Screw 3.5x10
Self Drilling Screw 3.5x10
MK652024721
Available to backorder
Self Drilling Screw 3.5x10
£0.82 £0.68

  10 Switch Torsion Spring 21
Switch Torsion Spring 21
MKYA00000769
Available to backorder
Switch Torsion Spring 21
£0.70 £0.58

  11 Self Tapping Screw St4x16 (Refs 014 | 022 | 030)
Self Tapping Screw St4x16 (Refs 014 | 022 | 030)
MKYA00000778
Available to backorder
Self Tapping Screw St4x16 (Refs 014 | 022 | 030)
£0.54 £0.45

  12 Cord Clamp
Cord Clamp
MKYA00000780
Available to backorder
Cord Clamp
£0.54 £0.45

  13 Power Supply Cord Assy
Power Supply Cord Assy
MKYA00000771
Available to backorder
Power Supply Cord Assy
£4.24 £3.53

  17 Indicator Lenz
Indicator Lenz
MKYA00000781
Available to backorder
Indicator Lenz
£0.96 £0.80

  18 Switch
Switch
MKYA00000772
Available to backorder
Switch
£4.52 £3.77

  19 Cable Hanger
Cable Hanger
MK652023811
Available to backorder
Cable Hanger
£1.24 £1.03

  21 Switch Box Left
Switch Box Left
MKYA00000782
Available to backorder
Switch Box Left
£2.46 £2.05

  23 Spring Box Right
Spring Box Right
MK652023795
Available to backorder
Spring Box Right
£2.46 £2.05

  24 Lever Box Clamp Spaser
Lever Box Clamp Spaser
MKYA00000787
Available to backorder
Lever Box Clamp Spaser
£0.70 £0.58

  26 Switch Lever End Left
Switch Lever End Left
MK652023794
Available to backorder
Switch Lever End Left
£9.28 £7.73

  27 Torsion Spring
Torsion Spring
MKYA00000737
Available to backorder
Torsion Spring
£1.36 £1.13

  29 Spring Box Left
Spring Box Left
MK652023793
Available to backorder
Spring Box Left
£2.46 £2.05

  31 Self Tapping Screw St4x25
Self Tapping Screw St4x25
MKYA00000785
Available to backorder
Self Tapping Screw St4x25
£0.54 £0.45

  32 Cable Clip
Cable Clip
MKYA00000799
Available to backorder
Cable Clip
£0.82 £0.68

  33 Tensi0N Lever Assy
Tensi0N Lever Assy
MKYA00000801
Available to backorder
Tensi0N Lever Assy
£3.34 £2.78

  34 Hex.Frange Cap Nut M6
Hex.Frange Cap Nut M6
MKYA00000802
Available to backorder
Hex.Frange Cap Nut M6
£0.74 £0.62

  35 Pipe End Cap
Pipe End Cap
MKYA00001166
Available to backorder
Pipe End Cap
£0.70 £0.58

  36 Lower Handle
Lower Handle
MKYA00001167
Available to backorder
Lower Handle
£6.82 £5.68

  37 M8 Knob
M8 Knob
MKYA00000803
Available to backorder
M8 Knob
£1.64 £1.37

  38 Washer
Washer
MKYA00000420
Available to backorder
Washer
£1.32 £1.10

  39 Angle Adjustment Joint Upper
Angle Adjustment Joint Upper
MKYA00000804
Available to backorder
Angle Adjustment Joint Upper
£1.92 £1.60

  40 Self Tapping Screw St5x20
Self Tapping Screw St5x20
MKYA00000806
Available to backorder
Self Tapping Screw St5x20
£0.54 £0.45

  41 Angle Adjustment Joint Lower R
Angle Adjustment Joint Lower R
MKYA00000805
Available to backorder
Angle Adjustment Joint Lower R
£2.06 £1.72

  42 Hex Bolt M8x65
Hex Bolt M8x65
MKYA00000807
Available to backorder
Hex Bolt M8x65
£0.96 £0.80

  43 Angle Adjustment Joint Lower L
Angle Adjustment Joint Lower L
MKYA00000808
Available to backorder
Angle Adjustment Joint Lower L
£2.18 £1.82
