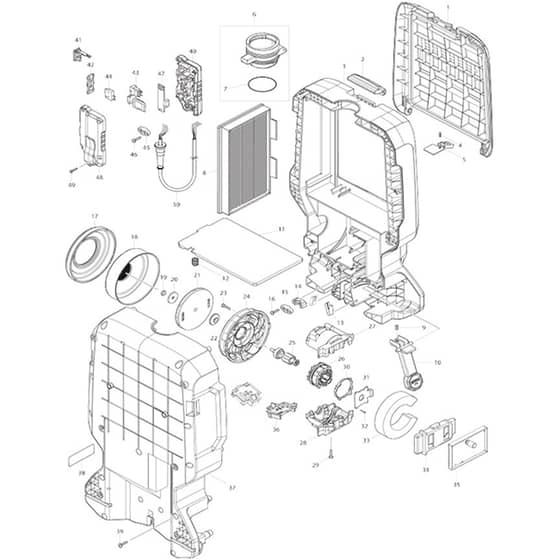

Makita DVC665 - Dc Backpack Vacuum Cleaner - Power Tool 01 Diagram

Part No. dvc665_dc_backpack_vacuum_cleaner_power_tool_01-group
Makita DVC665 - Dc Backpack Vacuum Cleaner - Power Tool 01 Diagram
Makita DVC665 - Dc Backpack Vacuum Cleaner - Power Tool 01 Diagram

Description

Model No. DVC665

Dc Backpack Vacuum Cleaner

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Dust Box Cover Complete
Dust Box Cover Complete
MK140P98-2
Available to backorder
Dust Box Cover Complete
£18.96 £15.80

  1 Seal A (C10)
Seal A (C10)
MK422536-3
Available to backorder
Seal A (C10)
£4.08 £3.40

  2 Latch Assembly
Latch Assembly
MK123586-8
Available to backorder
Latch Assembly
£1.74 £1.45

  3 Band Damper D (C10)
Band Damper D (C10)
MK422534-7
Available to backorder
Band Damper D (C10)
£0.65 £0.54

  3 Band Damper A (C20)
Band Damper A (C20)
MK422550-9
Available to backorder
Band Damper A (C20)
£2.56 £2.13

  3 Upper Housing Complete
Upper Housing Complete
MK140P92-4
Available to backorder
Upper Housing Complete
£54.36 £45.30

  4 Compression Spring 5
Compression Spring 5
MK232389-0
Available to backorder
Compression Spring 5
£0.48 £0.40

  5 Stopper Plate
Stopper Plate
MK412268-0
Available to backorder
Stopper Plate
£0.98 £0.82

  6 Inlet Ass'y (INC. 7)
Inlet Ass'y (INC. 7)
MK135771-1
Available to backorder
Inlet Ass'y (INC. 7)
£2.53 £2.11

  7 O Ring 56 (Alt.)
O Ring 56 (Alt.)
MK213655-4
Available to backorder
O Ring 56 (Alt.)
£1.90 £1.58

  8 Main Filter H Set
Main Filter H Set
MK191D12-9
Available to backorder
Main Filter H Set
£15.96 £13.30

  9 Compression Spring 6
Compression Spring 6
MK232588-4
Available to backorder
Compression Spring 6
£0.48 £0.40

  10 Lever 100 Complete
Lever 100 Complete
MK140P99-0
Available to backorder
Lever 100 Complete
£2.69 £2.24

  11 Plate
Plate
MK459913-6
Available to backorder
Plate
£4.92 £4.10

  12 Compression Spring 12
Compression Spring 12
MK234141-2
Available to backorder
Compression Spring 12
£0.48 £0.40

  13 Leaf Spring
Leaf Spring
MK232267-4
Available to backorder
Leaf Spring
£0.70 £0.58

  14 Strain Relief
Strain Relief
MK687051-6
Available to backorder
Strain Relief
£0.89 £0.74

  15 Strain Relief
Strain Relief
MK687123-7
Available to backorder
Strain Relief
£0.48 £0.40

  16 Tapping Screw 4x18 (Refs 023 | 029 | 039 | 046)
Tapping Screw 4x18 (Refs 023 | 029 | 039 | 046)
MK266326-2
Available to backorder
Tapping Screw 4x18 (Refs 023 | 029 | 039 | 046)
£0.48 £0.40

  17 Support Ring
Support Ring
MK422376-9
Available to backorder
Support Ring
£4.20 £3.50

  18 Fan Cover
Fan Cover
MK161804-6
Available to backorder
Fan Cover
£6.36 £5.30

  19 Hex. Nut M6
Hex. Nut M6
MK252268-6
Available to backorder
Hex. Nut M6
£0.48 £0.40

  20 Washer 6
Washer 6
MK322407-3
Available to backorder
Washer 6
£5.52 £4.60

  21 Fan 94
Fan 94
MK241851-4
Available to backorder
Fan 94
£12.84 £10.70

  22 Flange
Flange
MK313062-2
Available to backorder
Flange
£2.05 £1.71

  24 Fan Base
Fan Base
MK456736-3
Available to backorder
Fan Base
£4.92 £4.10

  25 Rotor
Rotor
MK619517-8
Available to backorder
Rotor
£19.92 £16.60

  26 Stator
Stator
MK629381-9
Available to backorder
Stator
£13.56 £11.30

  27 Motor Housing Set (INC. 28)
Motor Housing Set (INC. 28)
MK183D13-1
Available to backorder
Motor Housing Set (INC. 28)
£6.12 £5.10

  30 Support
Support
MK687464-1
Available to backorder
Support
£0.89 £0.74

  31 Controller B
Controller B
MK620526-2
Available to backorder
Controller B
£17.28 £14.40

  32 + Pan Head Tapping Screw 2x10
+ Pan Head Tapping Screw 2x10
MK266786-8
Available to backorder
+ Pan Head Tapping Screw 2x10
£0.48 £0.40

  33 Band Damper C
Band Damper C
MK422370-1
Available to backorder
Band Damper C
£0.84 £0.70

  34 Support A
Support A
MK424837-5
Available to backorder
Support A
£2.21 £1.84

  35 Controller
Controller
MK620C53-7
Available to backorder
Controller
£171.48 £142.90

  36 Terminal
Terminal
MK644809-6
Available to backorder
Terminal
£4.08 £3.40

  37 Band Damper E (C10)
Band Damper E (C10)
MK422535-5
Available to backorder
Band Damper E (C10)
£0.65 £0.54

  37 Band Damper B (C20)
Band Damper B (C20)
MK422551-7
Available to backorder
Band Damper B (C20)
£2.56 £2.13

  37 Lower Housing Complete
Lower Housing Complete
MK140P94-0
Available to backorder
Lower Housing Complete
£55.56 £46.30

  38 Dvc665 Name Plate
Dvc665 Name Plate
MK856K60-4
Available to backorder
Dvc665 Name Plate
£0.48 £0.40

  40 Switch Labela (C10)
Switch Labela (C10)
MK818F55-5
Available to backorder
Switch Labela (C10)
£2.38 £1.98

  40 Switch Case Set (INC. 48)
Switch Case Set (INC. 48)
MK183K75-1
Available to backorder
Switch Case Set (INC. 48)
£13.68 £11.40

  40 Switch Labelb (C20)
Switch Labelb (C20)
MK818F56-3
Available to backorder
Switch Labelb (C20)
£1.79 £1.49

  41 O Ring 16 (Alt.) (C10)
O Ring 16 (Alt.) (C10)
MK213218-6
Available to backorder
O Ring 16 (Alt.) (C10)
£0.89 £0.74

  41 Cap Complete
Cap Complete
MK140G18-2
Available to backorder
Cap Complete
£3.14 £2.62

  41 Cap Label (C20)
Cap Label (C20)
MK818F57-1
Available to backorder
Cap Label (C20)
£0.98 £0.82

  41 O-Ring16 (Alt.) (C11)
O-Ring16 (Alt.) (C11)
MK213A05-9
Available to backorder
O-Ring16 (Alt.) (C11)
£0.48 £0.40

  42 Switch Lever
Switch Lever
MK458714-9
Available to backorder
Switch Lever
£1.63 £1.36

  43 Sub Controller
Sub Controller
MK620943-6
Available to backorder
Sub Controller
£40.80 £34.00

  47 Switch Circuit
Switch Circuit
MK620949-4
Available to backorder
Switch Circuit
£6.36 £5.30

  49 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40

  50 Power Supply Cord Unit
Power Supply Cord Unit
MK699137-4
Available to backorder
Power Supply Cord Unit
£58.44 £48.70


Description

Model No. DVC665

Dc Backpack Vacuum Cleaner

Power Tool 01 Parts Diagrams
