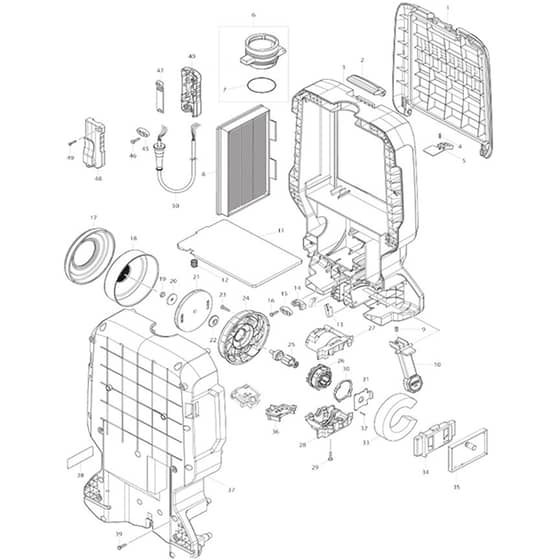

Makita DVC660 - Backpack Vacuum Cleaner - Power Tool 01 Diagram

Makita DVC660 - Backpack Vacuum Cleaner - Power Tool 01 Diagram
Makita DVC660 - Backpack Vacuum Cleaner - Power Tool 01 Diagram

Description

Model No. DVC660

Backpack Vacuum Cleaner

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Seal A (C10)
Seal A (C10)
MK422536-3
Available to backorder
Seal A (C10)
£3.96 £3.30

  1 Dust Box Cover Complete
Dust Box Cover Complete
MK140P97-4
Available to backorder
Dust Box Cover Complete
£18.06 £15.05

  2 Latch Assembly
Latch Assembly
MK127480-6
Available to backorder
Latch Assembly
£1.88 £1.57

  3 Band Damper D (C10)
Band Damper D (C10)
MK422534-7
Available to backorder
Band Damper D (C10)
£0.54 £0.45

  3 Band Damper A (C20)
Band Damper A (C20)
MK422550-9
Available to backorder
Band Damper A (C20)
£2.34 £1.95

  3 Upper Housing Complete
Upper Housing Complete
MK140P91-6
Available to backorder
Upper Housing Complete
£49.56 £41.30

  4 Compression Spring 5
Compression Spring 5
MK232389-0
Available to backorder
Compression Spring 5
£0.48 £0.40

  5 Stopper Plate
Stopper Plate
MK459912-8
Available to backorder
Stopper Plate
£0.82 £0.68

  6 Inlet Ass'y (INC. 7)
Inlet Ass'y (INC. 7)
MK135771-1
Available to backorder
Inlet Ass'y (INC. 7)
£2.32 £1.93

  7 O Ring 56 (Alt.)
O Ring 56 (Alt.)
MK213655-4
Available to backorder
O Ring 56 (Alt.)
£1.74 £1.45

  8 Main Filter H Set
Main Filter H Set
MK191D12-9
Available to backorder
Main Filter H Set
£15.38 £12.82

  9 Compression Spring 6
Compression Spring 6
MK232588-4
Available to backorder
Compression Spring 6
£0.48 £0.40

  10 Lever 100 Complete
Lever 100 Complete
MK140P99-0
Available to backorder
Lever 100 Complete
£2.46 £2.05

  11 Plate
Plate
MK459913-6
Available to backorder
Plate
£4.78 £3.98

  12 Compression Spring 12
Compression Spring 12
MK234141-2
Available to backorder
Compression Spring 12
£0.48 £0.40

  13 Leaf Spring
Leaf Spring
MK232267-4
Available to backorder
Leaf Spring
£0.58 £0.48

  14 Strain Relief
Strain Relief
MK687051-6
Available to backorder
Strain Relief
£0.74 £0.62

  15 Strain Relief
Strain Relief
MK687123-7
Available to backorder
Strain Relief
£0.48 £0.40

  16 Tapping Screw 4x18 (Refs 023 | 029 | 039 | 046)
Tapping Screw 4x18 (Refs 023 | 029 | 039 | 046)
MK266326-2
Available to backorder
Tapping Screw 4x18 (Refs 023 | 029 | 039 | 046)
£0.48 £0.40

  17 Support Ring
Support Ring
MK422376-9
Available to backorder
Support Ring
£4.10 £3.42

  18 Fan Cover
Fan Cover
MK161804-6
Available to backorder
Fan Cover
£6.16 £5.13

  19 Hex. Nut M6
Hex. Nut M6
MK252268-6
Available to backorder
Hex. Nut M6
£0.48 £0.40

  20 Washer 6
Washer 6
MK322407-3
Available to backorder
Washer 6
£5.36 £4.47

  21 Fan 94
Fan 94
MK241851-4
Available to backorder
Fan 94
£12.42 £10.35

  22 Flange
Flange
MK313062-2
Available to backorder
Flange
£1.88 £1.57

  24 Fan Base
Fan Base
MK456736-3
Available to backorder
Fan Base
£4.78 £3.98

  25 Rotor
Rotor
MK619517-8
Available to backorder
Rotor
£19.26 £16.05

  26 Stator
Stator
MK629381-9
Available to backorder
Stator
£13.10 £10.92

  27 Motor Housing Set (INC. 28)
Motor Housing Set (INC. 28)
MK183D13-1
Available to backorder
Motor Housing Set (INC. 28)
£5.94 £4.95

  30 Support
Support
MK687464-1
Available to backorder
Support
£0.74 £0.62

  31 Controller B
Controller B
MK620526-2
Available to backorder
Controller B
£16.76 £13.97

  32 + Pan Head Tapping Screw 2x10
+ Pan Head Tapping Screw 2x10
MK266786-8
Available to backorder
+ Pan Head Tapping Screw 2x10
£0.48 £0.40

  33 Band Damper C
Band Damper C
MK422370-1
Available to backorder
Band Damper C
£0.70 £0.58

  34 Support A
Support A
MK424837-5
Available to backorder
Support A
£2.02 £1.68

  35 Controller
Controller
MK620C52-9
Available to backorder
Controller
£178.00 £148.33

  36 Terminal
Terminal
MK644809-6
Available to backorder
Terminal
£3.92 £3.27

  37 Band Damper E (C10)
Band Damper E (C10)
MK422535-5
Available to backorder
Band Damper E (C10)
£0.54 £0.45

  37 Band Damper B (C20)
Band Damper B (C20)
MK422551-7
Available to backorder
Band Damper B (C20)
£2.34 £1.95

  37 Lower Housing Complete
Lower Housing Complete
MK140P93-2
Available to backorder
Lower Housing Complete
£51.42 £42.85

  38 Dvc660 Name Plate
Dvc660 Name Plate
MK856K43-4
Available to backorder
Dvc660 Name Plate
£0.48 £0.40

  40 Switch Label (C10)
Switch Label (C10)
MK818F86-4
Available to backorder
Switch Label (C10)
£2.06 £1.72

  40 Switch Case Set (INC. 48)
Switch Case Set (INC. 48)
MK183K74-3
Available to backorder
Switch Case Set (INC. 48)
£5.48 £4.57

  47 Sub Controller
Sub Controller
MK620525-4
Available to backorder
Sub Controller
£9.12 £7.60

  49 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40


Description

Model No. DVC660

Backpack Vacuum Cleaner

Power Tool 01 Parts Diagrams
