Description

Model No. DUS158

Cordless Garden Sprayer

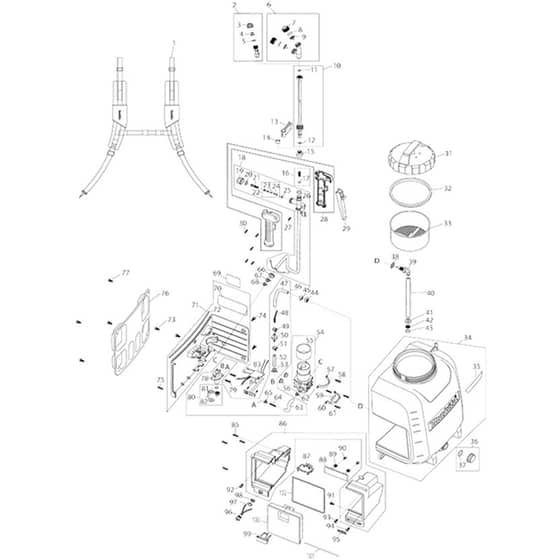

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Harness Lr Set
Harness Lr Set
MKPR00000319
Available to backorder
Harness Lr Set
£68.26 £56.88

  2 Single Nozzle Assy (INC. 3-5)
Single Nozzle Assy (INC. 3-5)
MKPR00000251
Available to backorder
Single Nozzle Assy (INC. 3-5)
£10.26 £8.55

  6 Twin Head Mist Nozzle Assy (INC. 7-9)
Twin Head Mist Nozzle Assy (INC. 7-9)
MKPR00000255
Available to backorder
Twin Head Mist Nozzle Assy (INC. 7-9)
£9.70 £8.08

  10 Spray Wand Assy (INC. 11 12)
Spray Wand Assy (INC. 11 12)
MKPR00000260
Available to backorder
Spray Wand Assy (INC. 11 12)
£26.36 £21.97

  12 O Ring 6x2 (Alt.) (Refs 025 | 081)
O Ring 6x2 (Alt.) (Refs 025 | 081)
MKPR00000186
Available to backorder
O Ring 6x2 (Alt.) (Refs 025 | 081)
£3.16 £2.63

  13 Hook For Spray Wand
Hook For Spray Wand
MKPR00000314
Available to backorder
Hook For Spray Wand
£1.36 £1.13

  14 Rubber Cap
Rubber Cap
MKPR00000263
Available to backorder
Rubber Cap
£0.48 £0.40

  15 Spray Wand Thread Adaptor
Spray Wand Thread Adaptor
MKPR00000264
Available to backorder
Spray Wand Thread Adaptor
£9.28 £7.73

  16 Filter Assembly (INC. 17)
Filter Assembly (INC. 17)
MKPR00000147
Available to backorder
Filter Assembly (INC. 17)
£1.92 £1.60

  18 Hose With Switch Assy S (INC. 19-22 25 26)
Hose With Switch Assy S (INC. 19-22 25 26)
MKPR00000501
Available to backorder
Hose With Switch Assy S (INC. 19-22 25 26)
£25.38 £21.15

  19 Lock Cover
Lock Cover
MKPR00000152
Available to backorder
Lock Cover
£0.70 £0.58

  27 Tappinng Screw St2.9x12
Tappinng Screw St2.9x12
MKPR00000182
Available to backorder
Tappinng Screw St2.9x12
£0.82 £0.68

  28 Handle Set
Handle Set
MKPR00000153
Available to backorder
Handle Set
£7.10 £5.92

  29 Handle Trigger Assembly
Handle Trigger Assembly
MKPR00000148
Available to backorder
Handle Trigger Assembly
£1.78 £1.48

  31 Tank Lid(W/Seal Ring) S
Tank Lid(W/Seal Ring) S
MKPR00000485
Available to backorder
Tank Lid(W/Seal Ring) S
£18.84 £15.70

  31 Tank Lid
Tank Lid
MKPR00000316
Available to backorder
Tank Lid
£11.88 £9.90

  32 Tank Lid Sealing Lid S
Tank Lid Sealing Lid S
MKPR00000315
Available to backorder
Tank Lid Sealing Lid S
£5.46 £4.55

  33 Tank Filter
Tank Filter
MKPR00000313
Available to backorder
Tank Filter
£5.18 £4.32

  34 15L Tank (INC. 35 *)
15L Tank (INC. 35 *)
MKPR00000477
Available to backorder
15L Tank (INC. 35 *)
£142.50 £118.75

  36 Drain Plug Assy (INC. 37)
Drain Plug Assy (INC. 37)
MKPR00000312
Available to backorder
Drain Plug Assy (INC. 37)
£2.18 £1.82

  39 Tank Elbow Joint
Tank Elbow Joint
MKPR00000265
Available to backorder
Tank Elbow Joint
£2.34 £1.95

  40 Tube 8x230
Tube 8x230
MKPR00000280
Available to backorder
Tube 8x230
£0.70 £0.58

  41 Suction Head
Suction Head
MKPR00000279
Available to backorder
Suction Head
£3.16 £2.63

  42 Net Filter For Suction Head
Net Filter For Suction Head
MKPR00000278
Available to backorder
Net Filter For Suction Head
£0.48 £0.40

  43 O-Ring 17.5x3
O-Ring 17.5x3
MKPR00000277
Available to backorder
O-Ring 17.5x3
£0.82 £0.68

  44 Plastic Nut 1/2
Plastic Nut 1/2
MKPR00000262
Available to backorder
Plastic Nut 1/2"
£0.70 £0.58

  45 Hose Clip (Refs 049 | 051)
Hose Clip (Refs 049 | 051)
MKPR00000261
Available to backorder
Hose Clip (Refs 049 | 051)
£0.96 £0.80

  46 Suction Tube Set (INC. 47-53 63-65 78 80)
Suction Tube Set (INC. 47-53 63-65 78 80)
MKPR00000287
Available to backorder
Suction Tube Set (INC. 47-53 63-65 78 80)
£5.46 £4.55

  53 Snapper Hose Clamp (L)
Snapper Hose Clamp (L)
MKPR00000184
Available to backorder
Snapper Hose Clamp (L)
£3.16 £2.63

  54 Pump Unit With Motor (INC. 55 *)
Pump Unit With Motor (INC. 55 *)
MKPR00000270
Available to backorder
Pump Unit With Motor (INC. 55 *)
£72.50 £60.42

  56 Anti Vibration Pad
Anti Vibration Pad
MKPR00000292
Available to backorder
Anti Vibration Pad
£0.96 £0.80

  57 Motor Fixed Plate
Motor Fixed Plate
MKPR00000272
Available to backorder
Motor Fixed Plate
£1.92 £1.60

  58 Tapping Screw St4.0x16 (Refs 061 | 075 | 079 | 085)
Tapping Screw St4.0x16 (Refs 061 | 075 | 079 | 085)
MKPR00000271
Available to backorder
Tapping Screw St4.0x16 (Refs 061 | 075 | 079 | 085)
£1.24 £1.03

  59 Rubber Sheet
Rubber Sheet
MKPR00000274
Available to backorder
Rubber Sheet
£1.64 £1.37

  60 Pump Fixed Plate
Pump Fixed Plate
MKPR00000273
Available to backorder
Pump Fixed Plate
£1.78 £1.48

  62 Snapper Hose Clamp (M) (Refs 065 | 068)
Snapper Hose Clamp (M) (Refs 065 | 068)
MKPR00000267
Available to backorder
Snapper Hose Clamp (M) (Refs 065 | 068)
£0.96 £0.80

  66 Grommet
Grommet
MKPR00000155
Available to backorder
Grommet
£0.96 £0.80

  71 Pump Housing Assy Eu (INC. 70 72 *)
Pump Housing Assy Eu (INC. 70 72 *)
MKPR00000472
Available to backorder
Pump Housing Assy Eu (INC. 70 72 *)
£92.96 £77.47

  73 Pan Head Screw M5x12 (Refs 074 | 077 | 091 | 092 | 093 | 094)
Pan Head Screw M5x12 (Refs 074 | 077 | 091 | 092 | 093 | 094)
MKPR00000288
Available to backorder
Pan Head Screw M5x12 (Refs 074 | 077 | 091 | 092 | 093 | 094)
£0.82 £0.68

  76 Back Pad
Back Pad
MKPR00000289
Available to backorder
Back Pad
£21.30 £17.75

  83 Pcb
Pcb
MKPR00000295
Available to backorder
Pcb
£61.98 £51.65

  86 Battery Housing Set
Battery Housing Set
MKPR00000297
Available to backorder
Battery Housing Set
£86.96 £72.47

  87 Battery Terminal
Battery Terminal
MKPR00000302
Available to backorder
Battery Terminal
£4.10 £3.42

  89 Spring
Spring
MKPR00000194
Available to backorder
Spring
£0.82 £0.68

  95 Indication Label
Indication Label
MKPR00000307
Available to backorder
Indication Label
£1.36 £1.13

  96 Switch
Switch
MKPR00000299
Available to backorder
Switch
£10.64 £8.87

  97 Switch Gasket
Switch Gasket
MKPR00000298
Available to backorder
Switch Gasket
£1.92 £1.60

  98 Hex Nut(Switch)
Hex Nut(Switch)
MKPR00000300
Available to backorder
Hex Nut(Switch)
£0.70 £0.58

  99 Battery Cover Clip
Battery Cover Clip
MKPR00000304
Available to backorder
Battery Cover Clip
£0.70 £0.58

  100 Battery Cover
Battery Cover
MKPR00000305
Available to backorder
Battery Cover
£7.80 £6.50

  101 Shaft 3x136
Shaft 3x136
MKPR00000306
Available to backorder
Shaft 3x136
£0.96 £0.80

  102 Battery Cover Seal Pad
Battery Cover Seal Pad
MKPR00000303
Available to backorder
Battery Cover Seal Pad
£5.06 £4.22
