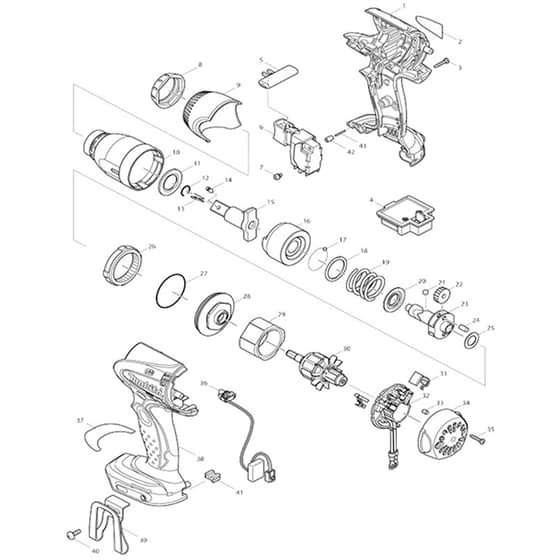

Makita DTW250 - Cordless Impact Wrench - Power Tool Diagram

Makita DTW250 - Cordless Impact Wrench - Power Tool Diagram
Makita DTW250 - Cordless Impact Wrench - Power Tool Diagram

Description

Model No. DTW250

Cordless Impact Wrench

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.47 £0.39

  3 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40

  4 Terminal
Terminal
MK643866-1
Available to backorder
Terminal
£3.76 £3.13

  5 F/R Change Lever
F/R Change Lever
MK419041-9
Available to backorder
F/R Change Lever
£0.86 £0.72

  6 Switch Tg553Fsb-1B
Switch Tg553Fsb-1B
MK650652-3
Available to backorder
Switch Tg553Fsb-1B
£49.98 £41.65

  7 +Pan Head Screw M3.5x5
+Pan Head Screw M3.5x5
MK652045-0
Available to backorder
+Pan Head Screw M3.5x5
£0.48 £0.40

  8 Bumper
Bumper
MK424375-7
Available to backorder
Bumper
£6.22 £5.18

  9 Hammer Case Cover
Hammer Case Cover
MK452439-7
Available to backorder
Hammer Case Cover
£10.98 £9.15

  10 Hammer Case Complete
Hammer Case Complete
MK140171-2
Available to backorder
Hammer Case Complete
£42.62 £35.52

  11 Nylon Washer 18
Nylon Washer 18
MK261116-8
Available to backorder
Nylon Washer 18
£1.44 £1.20

  12 Ring Spring 10
Ring Spring 10
MK231907-1
In stock
Ring Spring 10
£0.48 £0.40

  15 Anvil
Anvil
MK324706-9
Available to backorder
Anvil
£47.38 £39.48

  16 Hammer
Hammer
MK324703-5
Available to backorder
Hammer
£21.96 £18.30

  17 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  17 Steel Ball 3.5 (Alt.)
Steel Ball 3.5 (Alt.)
MK216040-0
Available to backorder
Steel Ball 3.5 (Alt.)
£0.48 £0.40

  18 Flat Washer 24
Flat Washer 24
MK267175-0
Available to backorder
Flat Washer 24
£0.74 £0.62

  19 Compression Spring 25
Compression Spring 25
MK234337-5
Available to backorder
Compression Spring 25
£3.62 £3.02

  20 Cup Washer 14
Cup Washer 14
MK267766-7
Available to backorder
Cup Washer 14
£0.74 £0.62

  21 Steel Ball 5.6
Steel Ball 5.6
MK216011-7
Available to backorder
Steel Ball 5.6
£0.48 £0.40

  22 Spur Gear 22
Spur Gear 22
MK227233-4
Available to backorder
Spur Gear 22
£2.60 £2.17

  23 Spindle
Spindle
MK324220-5
Available to backorder
Spindle
£22.98 £19.15

  24 Pin 5
Pin 5
MK256253-1
Available to backorder
Pin 5
£0.58 £0.48

  25 Flat Washer 12
Flat Washer 12
MK267212-0
Available to backorder
Flat Washer 12
£0.48 £0.40

  26 Internal Gear 51
Internal Gear 51
MK227150-8
Available to backorder
Internal Gear 51
£3.62 £3.02

  27 O Ring 40 (Alt.)
O Ring 40 (Alt.)
MK213507-9
Available to backorder
O Ring 40 (Alt.)
£3.46 £2.88

  28 Bearing Box Complete (Alt.)
Bearing Box Complete (Alt.)
MK143035-9
Available to backorder
Bearing Box Complete (Alt.)
£8.24 £6.87

  29 York Unit
York Unit
MK638495-3
Available to backorder
York Unit
£21.96 £18.30

  31 Carbon Brush Cb-5 S
Carbon Brush Cb-5 S
MK198887-3
Available to backorder
Carbon Brush Cb-5 S
£5.48 £4.57

  32 Spacer (C10)
Spacer (C10)
MK689181-9
Available to backorder
Spacer (C10)
£0.58 £0.48

  32 Brush Holder Complete < (INC. 31)
Brush Holder Complete < (INC. 31)
MK632L19-9
Available to backorder
Brush Holder Complete < (INC. 31)
£9.28 £7.73

  33 Rubber Pin 4
Rubber Pin 4
MK263032-0
Available to backorder
Rubber Pin 4
£0.48 £0.40

  34 Rear Cover
Rear Cover
MK418981-8
Available to backorder
Rear Cover
£7.22 £6.02

  36 Light Circuit
Light Circuit
MK631631-0
Available to backorder
Light Circuit
£17.92 £14.93

  39 Hook
Hook
MK346449-3
Available to backorder
Hook
£1.88 £1.57

  39 Hook
Hook
MK346317-0
Available to backorder
Hook
£1.84 £1.53

  40 + Truss Head Screw M4x12
+ Truss Head Screw M4x12
MK251314-2
Available to backorder
+ Truss Head Screw M4x12
£0.58 £0.48

  41 Cushion (Alt.)
Cushion (Alt.)
MK424476-1
Available to backorder
Cushion (Alt.)
£0.58 £0.48

  42 Rubber Pin 5
Rubber Pin 5
MK263036-2
Available to backorder
Rubber Pin 5
£1.32 £1.10

  43 Pin 1.5
Pin 1.5
MK268184-2
Available to backorder
Pin 1.5
£0.48 £0.40

  902 Battery Bl1430 Set (A02)
Battery Bl1430 Set (A02)
MK194065-3
Available to backorder
Battery Bl1430 Set (A02)
£184.34 £153.62

  902 Battery Bl1440 Set (A02I)
Battery Bl1440 Set (A02I)
MK196388-5
Available to backorder
Battery Bl1440 Set (A02I)
£134.40 £112.00

  903 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  903 Connector Plastic Case (A03)
Connector Plastic Case (A03)
MK821550-0
Available to backorder
Connector Plastic Case (A03)
£54.34 £45.28

  903 Latch (C30)
Latch (C30)
MK417724-5
Available to backorder
Latch (C30)
£0.68 £0.57

  903 Plastic Case Lid (C40)
Plastic Case Lid (C40)
MK419215-2
Available to backorder
Plastic Case Lid (C40)
£6.64 £5.53

  903 Shaft (C10)
Shaft (C10)
MK324207-7
Available to backorder
Shaft (C10)
£2.02 £1.68

  903 Handle (C50)
Handle (C50)
MK419216-0
Available to backorder
Handle (C50)
£1.60 £1.33

  903 Plate (C20)
Plate (C20)
MK413098-2
Available to backorder
Plate (C20)
£0.58 £0.48

  903 Plastic Carrying Case (A03)
Plastic Carrying Case (A03)
MK141205-4
Available to backorder
Plastic Carrying Case (A03)
£52.76 £43.97

  904 Inner Tray (A04)
Inner Tray (A04)
MK837670-0
Available to backorder
Inner Tray (A04)
£11.16 £9.30

  905 Battery Cover (A05)
Battery Cover (A05)
MK450128-8
Available to backorder
Battery Cover (A05)
£0.64 £0.53

  933 Hook Set (F33)
Hook Set (F33)
MK194654-4
Available to backorder
Hook Set (F33)
£8.08 £6.73

  933 Hook (C20)
Hook (C20)
MK324705-1
Available to backorder
Hook (C20)
£1.88 £1.57

  934 Battery Protector (F34)
Battery Protector (F34)
MK194649-7
Available to backorder
Battery Protector (F34)
£17.84 £14.87

  936 Battery Bl1430B Set (Alt.) (F36-3)
Battery Bl1430B Set (Alt.) (F36-3)
MK197615-3
Available to backorder
Battery Bl1430B Set (Alt.) (F36-3)
£246.62 £205.52


Description

Model No. DTW250

Cordless Impact Wrench

Power Tool Parts Diagrams
