Makita DTM41 - Cordless Multi Tool - Power Tool Diagram

Makita DTM41 - Cordless Multi Tool - Power Tool Diagram
Makita DTM41 - Cordless Multi Tool - Power Tool Diagram

Description

Model No. DTM41

Cordless Multi Tool

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Upper Head Cover
Upper Head Cover
MK455272-6
Available to backorder
Upper Head Cover
£4.04 £3.37

  2 Lever
Lever
MK319059-9
Available to backorder
Lever
£2.76 £2.30

  3 Turn Block
Turn Block
MK313268-2
Available to backorder
Turn Block
£2.02 £1.68

  4 Pan Head Screw M4x6
Pan Head Screw M4x6
MK911102-6
Available to backorder
Pan Head Screw M4x6
£0.48 £0.40

  5 Leaf Spring
Leaf Spring
MK232282-8
Available to backorder
Leaf Spring
£1.32 £1.10

  6 Tapping Screw 4x20 (Refs 009 | 048)
Tapping Screw 4x20 (Refs 009 | 048)
MK266424-2
Available to backorder
Tapping Screw 4x20 (Refs 009 | 048)
£0.48 £0.40

  7 Pin 5
Pin 5
MK268306-4
Available to backorder
Pin 5
£0.86 £0.72

  8 Holder Bolt
Holder Bolt
MK326409-1
Available to backorder
Holder Bolt
£5.48 £4.57

  10 Lower Head Cover
Lower Head Cover
MK454635-3
Available to backorder
Lower Head Cover
£1.44 £1.20

  11 O Ring 35 (Alt.)
O Ring 35 (Alt.)
MK213343-3
Available to backorder
O Ring 35 (Alt.)
£0.58 £0.48

  12 Bearing Box
Bearing Box
MK326347-7
Available to backorder
Bearing Box
£5.06 £4.22

  13 Retaining Ring S-7
Retaining Ring S-7
MK961003-8
Available to backorder
Retaining Ring S-7
£0.48 £0.40

  14 Sphere Bearing 706 (Alt.)
Sphere Bearing 706 (Alt.)
MK210164-4
Available to backorder
Sphere Bearing 706 (Alt.)
£1.88 £1.57

  14 Sphere Bearing 706
Sphere Bearing 706
MK211392-4
Available to backorder
Sphere Bearing 706
£38.42 £32.02

  15 Flat Washer 7
Flat Washer 7
MK253133-2
Available to backorder
Flat Washer 7
£0.48 £0.40

  16 Balancer
Balancer
MK313245-4
Available to backorder
Balancer
£0.86 £0.72

  17 Ball Bearing 629Ddw
Ball Bearing 629Ddw
MK211092-6
Available to backorder
Ball Bearing 629Ddw
£7.96 £6.63

  18 Bearing Retainner
Bearing Retainner
MK285857-2
Available to backorder
Bearing Retainner
£1.02 £0.85

  19 Fan 46
Fan 46
MK240140-4
Available to backorder
Fan 46
£1.16 £0.97

  21 Ball Bearing 627Ddw
Ball Bearing 627Ddw
MK210023-2
Available to backorder
Ball Bearing 627Ddw
£3.34 £2.78

  22 Buffle Plate
Buffle Plate
MK455017-2
Available to backorder
Buffle Plate
£1.10 £0.92

  23 Yoke Unit
Yoke Unit
MK632B69-4
Available to backorder
Yoke Unit
£19.22 £16.02

  24 Brush Holder Complete
Brush Holder Complete
MK632B88-0
Available to backorder
Brush Holder Complete
£4.78 £3.98

  27 Brush Holder Complete
Brush Holder Complete
MK632B89-8
Available to backorder
Brush Holder Complete
£4.62 £3.85

  29 Line Filter
Line Filter
MK688161-2
Available to backorder
Line Filter
£0.58 £0.48

  30 Motor Housing
Motor Housing
MK455013-0
Available to backorder
Motor Housing
£15.60 £13.00

  31 Switch Knob
Switch Knob
MK455016-4
Available to backorder
Switch Knob
£0.58 £0.48

  32 Switch Lever
Switch Lever
MK455015-6
Available to backorder
Switch Lever
£0.74 £0.62

  33 Compression Spring 5
Compression Spring 5
MK234263-8
Available to backorder
Compression Spring 5
£0.48 £0.40

  34 Rivet 2
Rivet 2
MK255058-6
Available to backorder
Rivet 2
£0.48 £0.40

  35 Compression Spring 3
Compression Spring 3
MK233002-3
Available to backorder
Compression Spring 3
£0.48 £0.40

  36 Switch Case
Switch Case
MK455018-0
Available to backorder
Switch Case
£0.74 £0.62

  37 Switch
Switch
MK651423-1
Available to backorder
Switch
£10.56 £8.80

  39 Dial 28
Dial 28
MK271617-8
Available to backorder
Dial 28
£2.18 £1.82

  40 Handle Cover Complete
Handle Cover Complete
MK142553-4
Available to backorder
Handle Cover Complete
£4.78 £3.98

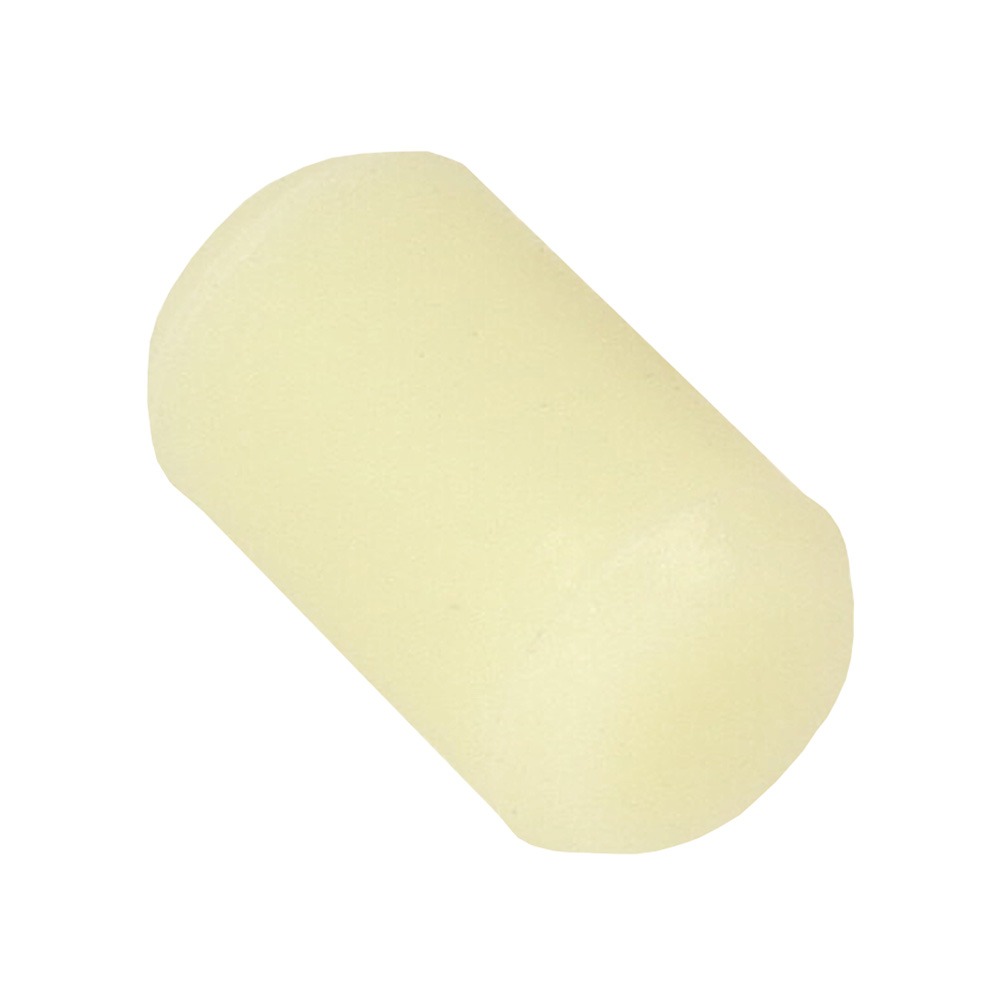

  40 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.47 £0.39

  41 Terminal
Terminal
MK643854-8
Available to backorder
Terminal
£4.34 £3.62

  42 Cushion
Cushion
MK424476-1
Available to backorder
Cushion
£0.58 £0.48

  43 Rubber Pin 5
Rubber Pin 5
MK263036-2
Available to backorder
Rubber Pin 5
£1.32 £1.10

  44 Pin 1.5
Pin 1.5
MK268184-2
Available to backorder
Pin 1.5
£0.48 £0.40

  45 Cushion Rubber
Cushion Rubber
MK424473-7
Available to backorder
Cushion Rubber
£2.18 £1.82

  47 Crank Housing Complete < (INC. 19 21)
Crank Housing Complete < (INC. 19 21)
MK143250-5
Available to backorder
Crank Housing Complete < (INC. 19 21)
£84.22 £70.18

  52 Tapping Screw 3x16
Tapping Screw 3x16
MK266429-2
Available to backorder
Tapping Screw 3x16
£0.48 £0.40

  53 Sponge Sheet
Sponge Sheet
MK423404-3
Available to backorder
Sponge Sheet
£1.16 £0.97

  901 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  901 Connector Plastic Case (A01A) (Refs A04B | A04C | A04D | A04E | A04F)
Connector Plastic Case (A01A) (Refs A04B | A04C | A04D | A04E | A04F)
MK821551-8
Available to backorder
Connector Plastic Case (A01A) (Refs A04B | A04C | A04D | A04E | A04F)
£62.48 £52.07

  902 Battery Bl1440 Set (A02C)
Battery Bl1440 Set (A02C)
MK196388-5
Available to backorder
Battery Bl1440 Set (A02C)
£134.40 £112.00

  902 Battery Bl1430 Set (A02B)
Battery Bl1430 Set (A02B)
MK194065-3
Available to backorder
Battery Bl1430 Set (A02B)
£184.34 £153.62

  902 Inner Tray (A02A) (Refs A05B | A05C | A05D | A05E | A05F)
Inner Tray (A02A) (Refs A05B | A05C | A05D | A05E | A05F)
MK837671-8
Available to backorder
Inner Tray (A02A) (Refs A05B | A05C | A05D | A05E | A05F)
£11.16 £9.30

  903 Battery Cover (A03B) (Refs A03E | A03F)
Battery Cover (A03B) (Refs A03E | A03F)
MK450128-8
Available to backorder
Battery Cover (A03B) (Refs A03E | A03F)
£0.64 £0.53

  903 Battery Bl1430B Set (Alt.) (F03-3)
Battery Bl1430B Set (Alt.) (F03-3)
MK197615-3
Available to backorder
Battery Bl1430B Set (Alt.) (F03-3)
£246.62 £205.52

  905 Pin 4 (A05A) (Refs A08B | A08C | A08D | A08E | A08F)
Pin 4 (A05A) (Refs A08B | A08C | A08D | A08E | A08F)
MK454247-2
Available to backorder
Pin 4 (A05A) (Refs A08B | A08C | A08D | A08E | A08F)
£0.48 £0.40

  906 Felt Ring 47 (C10)
Felt Ring 47 (C10)
MK422362-0
Available to backorder
Felt Ring 47 (C10)
£1.36 £1.13

  906 Dust Attachment Set (A06A) (Refs A09B | A09C | A09D | A09E | A09F)
Dust Attachment Set (A06A) (Refs A09B | A09C | A09D | A09E | A09F)
MK196765-1
Available to backorder
Dust Attachment Set (A06A) (Refs A09B | A09C | A09D | A09E | A09F)
£10.54 £8.78

  906 Spacer (C20)
Spacer (C20)
MK459362-7
Available to backorder
Spacer (C20)
£0.82 £0.68

  906 Dust Attachment Set < (A06-1A)
Dust Attachment Set < (A06-1A)
MK199627-2
Available to backorder
Dust Attachment Set < (A06-1A)
£11.96 £9.97

  908 Starlock Segment Saw 85 Tma045 (A08-1A)
Starlock Segment Saw 85 Tma045 (A08-1A)
MKB-64799
Available to backorder
Starlock Segment Saw 85 Tma045 (A08-1A)
£22.14 £18.45

  908 Segment Saw Blade 85 Tma006 (A08A)
Segment Saw Blade 85 Tma006 (A08A)
MKB-21325
Available to backorder
Segment Saw Blade 85 Tma006 (A08A)
£25.56 £21.30

  909 Starlock Segmentsaw 85 Tma049 (A09-1A)
Starlock Segmentsaw 85 Tma049 (A09-1A)
MKB-64836
Available to backorder
Starlock Segmentsaw 85 Tma049 (A09-1A)
£20.18 £16.82

  909 Segment Saw Blade 85 Tma007 (A09A)
Segment Saw Blade 85 Tma007 (A09A)
MKB-21331
Available to backorder
Segment Saw Blade 85 Tma007 (A09A)
£23.34 £19.45

  910 Starlock Cutsaw 32 Tma047 Bim (A10-1A)
Starlock Cutsaw 32 Tma047 Bim (A10-1A)
MKB-64814
Available to backorder
Starlock Cutsaw 32 Tma047 Bim (A10-1A)
£23.34 £19.45

  911 Plunge Cut Saw Blade 32 Tma010 (A11A)
Plunge Cut Saw Blade 32 Tma010 (A11A)
MKB-21369
Available to backorder
Plunge Cut Saw Blade 32 Tma010 (A11A)
£23.34 £19.45

  918 Starlock Scraperflexible Tma66 (A18-1B)
Starlock Scraperflexible Tma66 (A18-1B)
MKB-64995
Available to backorder
Starlock Scraperflexible Tma66 (A18-1B)
£11.58 £9.65

  918 Scraper 52 Flexible Tma019 (A18F)
Scraper 52 Flexible Tma019 (A18F)
MKB-21456
Available to backorder
Scraper 52 Flexible Tma019 (A18F)
£13.34 £11.12

  919 Hm Seg Saw Blade 85 Tma023 (A19B) (Refs A19C | A19D | A19E | A19F)
Hm Seg Saw Blade 85 Tma023 (A19B) (Refs A19C | A19D | A19E | A19F)
MKB-21490
Available to backorder
Hm Seg Saw Blade 85 Tma023 (A19B) (Refs A19C | A19D | A19E | A19F)
£32.22 £26.85

  919 Abrasive Paper Delta Red (A19A) (Refs A22B | A22C | A22D | A22E | A22F)
Abrasive Paper Delta Red (A19A) (Refs A22B | A22C | A22D | A22E | A22F)
MKB-22947
Available to backorder
Abrasive Paper Delta Red (A19A) (Refs A22B | A22C | A22D | A22E | A22F)
£3.28 £2.73

  919 Starlock Segmentsaw 85 Tma069 (A19-1B)
Starlock Segmentsaw 85 Tma069 (A19-1B)
MKB-65028
Available to backorder
Starlock Segmentsaw 85 Tma069 (A19-1B)
£27.88 £23.23

  920 Starlock Segment Saw (A20-1B)
Starlock Segment Saw (A20-1B)
MKB-65040
Available to backorder
Starlock Segment Saw (A20-1B)
£27.88 £23.23

  920 Hm Seg Saw Blade (A20B) (Refs A20C | A20D | A20E | A20F)
Hm Seg Saw Blade (A20B) (Refs A20C | A20D | A20E | A20F)
MKB-21509
Available to backorder
Hm Seg Saw Blade (A20B) (Refs A20C | A20D | A20E | A20F)
£32.22 £26.85

  920 Abrasive Paper Delta Red (A20A) (Refs A23B | A23C | A23D | A23E | A23F)
Abrasive Paper Delta Red (A20A) (Refs A23B | A23C | A23D | A23E | A23F)
MKB-22953
Available to backorder
Abrasive Paper Delta Red (A20A) (Refs A23B | A23C | A23D | A23E | A23F)
£3.28 £2.73

  921 Starlock Sanding Pad (A21-2A)
Starlock Sanding Pad (A21-2A)
MKB-65115
Available to backorder
Starlock Sanding Pad (A21-2A)
£11.66 £9.72

  921 Abrasive Paper Delta Red (A21B) (Refs A21C | A21D | A21E | A21F)
Abrasive Paper Delta Red (A21B) (Refs A21C | A21D | A21E | A21F)
MKB-21624
Available to backorder
Abrasive Paper Delta Red (A21B) (Refs A21C | A21D | A21E | A21F)
£3.28 £2.73

  921 Sanding Pad < (A21-1A)
Sanding Pad < (A21-1A)
MKB-46202
Available to backorder
Sanding Pad < (A21-1A)
£13.44 £11.20

  922 Tool Box Complete With Label (A22-1A)
Tool Box Complete With Label (A22-1A)
MK143308-0
Available to backorder
Tool Box Complete With Label (A22-1A)
£20.42 £17.02

  922 Latch (C10)
Latch (C10)
MK454652-3
Available to backorder
Latch (C10)
£0.58 £0.48

  923 Tool Box (A23A) (Refs A26B | A26C | A26D | A26E | A26F)
Tool Box (A23A) (Refs A26B | A26C | A26D | A26E | A26F)
MK821591-6
Available to backorder
Tool Box (A23A) (Refs A26B | A26C | A26D | A26E | A26F)
£17.56 £14.63


Description

Model No. DTM41

Cordless Multi Tool

Power Tool Parts Diagrams

Reviews

Add a review
Write Your Own Review
You're reviewing:Makita DTM41 - Cordless Multi Tool - Power Tool Diagram

Compatibility

Ask a Question

Customer Questions
No Questions
Please, mind that only logged in users can submit questions

Recommended for you

Recently viewed products
