Makita DLM462 - 460mm Cordless Lawn Mower - Power Tool 02 Diagram

Part No. dlm462_460mm_cordless_lawn_mower_power_tool_02-group
Makita DLM462 - 460mm Cordless Lawn Mower - Power Tool 02 Diagram
Makita DLM462 - 460mm Cordless Lawn Mower - Power Tool 02 Diagram

Description

Model No. DLM462

460mm Cordless Lawn Mower

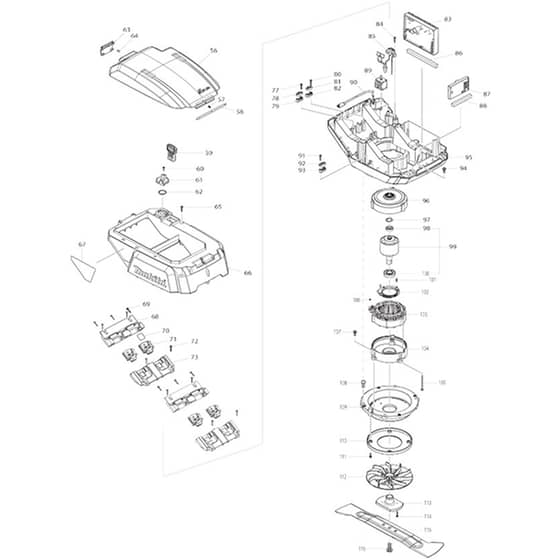

Power Tool 02 Parts Diagrams

Ref. Img. Part No. Details
  56 Caution Label (C10)
Caution Label (C10)
MK890380-0
Available to backorder
Caution Label (C10)
£0.48 £0.40

  56 Battery Cover Complete
Battery Cover Complete
MK140S03-7
Available to backorder
Battery Cover Complete
£14.52 £12.10

  57 Stop Ring (Ext) E-5
Stop Ring (Ext) E-5
MK961018-5
Available to backorder
Stop Ring (Ext) E-5
£0.48 £0.40

  58 Rod 6
Rod 6
MK327536-7
Available to backorder
Rod 6
£1.15 £0.96

  59 Key
Key
MK643535-4
Available to backorder
Key
£3.48 £2.90

  60 Binding Head Tapping Screw 3x14
Binding Head Tapping Screw 3x14
MK266404-8
Available to backorder
Binding Head Tapping Screw 3x14
£0.48 £0.40

  61 Switch Lever
Switch Lever
MK459851-2
Available to backorder
Switch Lever
£1.32 £1.10

  62 O-Ring 24
O-Ring 24
MK213896-2
Available to backorder
O-Ring 24
£1.49 £1.24

  63 Lock Lever
Lock Lever
MK459852-0
Available to backorder
Lock Lever
£1.15 £0.96

  64 Compression Spring 7
Compression Spring 7
MK231037-8
Available to backorder
Compression Spring 7
£0.48 £0.40

  65 Binding Head Tapping Screw 4x20 (Refs 069 | 072 | 077 | 080 | 084 | 091 | 114)
Binding Head Tapping Screw 4x20 (Refs 069 | 072 | 077 | 080 | 084 | 091 | 114)
MK266424-2
Available to backorder
Binding Head Tapping Screw 4x20 (Refs 069 | 072 | 077 | 080 | 084 | 091 | 114)
£0.48 £0.40

  66 Cowling Upper
Cowling Upper
MK459847-3
Available to backorder
Cowling Upper
£22.08 £18.40

  67 Name Plate Dlm462
Name Plate Dlm462
MK856P63-8
Available to backorder
Name Plate Dlm462
£0.84 £0.70

  68 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.52 £0.43

  68 Terminal Housing Set (INC. 73)
Terminal Housing Set (INC. 73)
MK183N78-3
Available to backorder
Terminal Housing Set (INC. 73)
£8.52 £7.10

  70 Serial No. Label Dlm462
Serial No. Label Dlm462
MK856P71-9
Available to backorder
Serial No. Label Dlm462
£0.48 £0.40

  71 Terminal
Terminal
MK644809-6
Available to backorder
Terminal
£4.08 £3.40

  78 Strain Relief (Refs 081 | 092)
Strain Relief (Refs 081 | 092)
MK687124-5
Available to backorder
Strain Relief (Refs 081 | 092)
£0.48 £0.40

  79 Strain Relief (Refs 082 | 093)
Strain Relief (Refs 082 | 093)
MK687051-6
Available to backorder
Strain Relief (Refs 082 | 093)
£0.89 £0.74

  83 Controller
Controller
MK620C44-8
Available to backorder
Controller
£353.02 £294.18

  85 Lead Unit
Lead Unit
MK632P74-5
Available to backorder
Lead Unit
£12.24 £10.20

  86 Sponge B
Sponge B
MK422529-0
Available to backorder
Sponge B
£0.84 £0.70

  87 Controller
Controller
MK620C47-2
Available to backorder
Controller
£147.96 £123.30

  88 Sponge A
Sponge A
MK422528-2
Available to backorder
Sponge A
£0.65 £0.54

  89 Switch 1703.4703
Switch 1703.4703
MK651444-3
Available to backorder
Switch 1703.4703
£15.36 £12.80

  90 Power Supply Cord Unit
Power Supply Cord Unit
MK699145-5
Available to backorder
Power Supply Cord Unit
£10.92 £9.10

  94 Pan Head Screw M5x20 Wr
Pan Head Screw M5x20 Wr
MK911233-1
Available to backorder
Pan Head Screw M5x20 Wr
£0.48 £0.40

  95 Cowling Lower
Cowling Lower
MK459848-1
Available to backorder
Cowling Lower
£25.32 £21.10

  96 Motor Housing Upper
Motor Housing Upper
MK319869-4
Available to backorder
Motor Housing Upper
£11.40 £9.50

  97 Wave Washer 19
Wave Washer 19
MK253455-0
Available to backorder
Wave Washer 19
£0.65 £0.54

  98 Ball Bearing 6000Ddw
Ball Bearing 6000Ddw
MK210141-6
Available to backorder
Ball Bearing 6000Ddw
£1.58 £1.32

  99 Rotor Assembly (INC. 98 100)
Rotor Assembly (INC. 98 100)
MK519606-8
Available to backorder
Rotor Assembly (INC. 98 100)
£120.12 £100.10

  100 Ball Bearing 6004Llu
Ball Bearing 6004Llu
MK211387-7
Available to backorder
Ball Bearing 6004Llu
£7.32 £6.10

  101 Pan Head Tapping Screw 2x8
Pan Head Tapping Screw 2x8
MK265B29-7
Available to backorder
Pan Head Tapping Screw 2x8
£0.48 £0.40

  102 Controller B
Controller B
MK620B88-2
Available to backorder
Controller B
£29.28 £24.40

  103 Stator
Stator
MK629465-3
Available to backorder
Stator
£162.60 £135.50

  104 Motor Housing Lower
Motor Housing Lower
MK319870-9
Available to backorder
Motor Housing Lower
£13.44 £11.20

  106 Pan Head Screw M3x6
Pan Head Screw M3x6
MK652031-1
Available to backorder
Pan Head Screw M3x6
£0.48 £0.40

  108 Hex. Socket Head Bolt M8x25 W
Hex. Socket Head Bolt M8x25 W
MK922441-9
Available to backorder
Hex. Socket Head Bolt M8x25 W
£0.48 £0.40

  109 Motor Bracket
Motor Bracket
MK319867-8
Available to backorder
Motor Bracket
£27.24 £22.70

  110 Baffle Plate
Baffle Plate
MK459853-8
Available to backorder
Baffle Plate
£2.56 £2.13

  111 Pan Head Screw M4x16 W
Pan Head Screw M4x16 W
MK911126-2
Available to backorder
Pan Head Screw M4x16 W
£0.48 £0.40

  112 Fan 170
Fan 170
MK240205-2
Available to backorder
Fan 170
£6.84 £5.70

  113 Blade Support
Blade Support
MK319882-2
Available to backorder
Blade Support
£9.60 £8.00

  115 Blade 460 Set
Blade 460 Set
MK191D51-9
Available to backorder
Blade 460 Set
£36.36 £30.30

  116 Hex. Head Bolt M10x35 Wg
Hex. Head Bolt M10x35 Wg
MK265A69-9
Available to backorder
Hex. Head Bolt M10x35 Wg
£1.58 £1.32


Description

Model No. DLM462

460mm Cordless Lawn Mower

Power Tool 02 Parts Diagrams
