Description

Model No. DLM460

460mm Cordless Lawn Mower

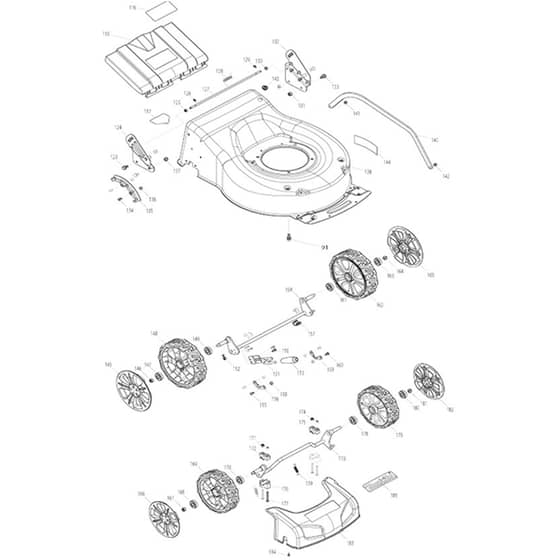

Power Tool 03 Parts Diagrams

Ref. Img. Part No. Details
  115 Rear Cover (Alt.)
Rear Cover (Alt.)
MKDA00001295
Available to backorder
Rear Cover (Alt.)
£13.66 £11.38

  116 Caution Label
Caution Label
MK818A77-5
Available to backorder
Caution Label
£0.48 £0.40

  118 Mulching Plug Box
Mulching Plug Box
MK671660001
Available to backorder
Mulching Plug Box
£27.66 £23.05

  119 Locking Button
Locking Button
MK671316004
Available to backorder
Locking Button
£1.36 £1.13

  120 Compression Spring
Compression Spring
MK671011005
Available to backorder
Compression Spring
£1.36 £1.13

  121 Pressing Board Of Locking
Pressing Board Of Locking
MK671317001
Available to backorder
Pressing Board Of Locking
£1.24 £1.03

  122 Tapping Screw St4x16
Tapping Screw St4x16
MKDA00000603
Available to backorder
Tapping Screw St4x16
£0.48 £0.40

  123 Hex.Flange Bolt M8x16
Hex.Flange Bolt M8x16
MKDA00000562
Available to backorder
Hex.Flange Bolt M8x16
£0.70 £0.58

  124 Handle Bracket R
Handle Bracket R
MKDA00001248
Available to backorder
Handle Bracket R
£10.80 £9.00

  125 Hex.Flange Lock Nut M6 (Refs 130 | 136 | 158)
Hex.Flange Lock Nut M6 (Refs 130 | 136 | 158)
MKDA00000543
Available to backorder
Hex.Flange Lock Nut M6 (Refs 130 | 136 | 158)
£0.54 £0.45

  126 Stop Ring E-6
Stop Ring E-6
MK671009017
Available to backorder
Stop Ring E-6
£1.44 £1.20

  127 Rear Flap Hinge Rod
Rear Flap Hinge Rod
MK671001518
Available to backorder
Rear Flap Hinge Rod
£7.22 £6.02

  128 Rear Flap Torsion Spring
Rear Flap Torsion Spring
MK671011101
Available to backorder
Rear Flap Torsion Spring
£2.18 £1.82

  131 Hex.Flange Lock Nut M8 (Refs 137 | 146 | 164 | 167 | 181)
Hex.Flange Lock Nut M8 (Refs 137 | 146 | 164 | 167 | 181)
MKDA00000537
Available to backorder
Hex.Flange Lock Nut M8 (Refs 137 | 146 | 164 | 167 | 181)
£0.70 £0.58

  132 Handle Bracket L
Handle Bracket L
MKDA00001249
Available to backorder
Handle Bracket L
£10.80 £9.00

  134 Truss Head Screw M6x12 (Refs 155 | 160)
Truss Head Screw M6x12 (Refs 155 | 160)
MK671002019
Available to backorder
Truss Head Screw M6x12 (Refs 155 | 160)
£1.36 £1.13

  135 Adjust Plate <
Adjust Plate <
MK459361-9
Available to backorder
Adjust Plate <
£2.88 £2.40

  135 Height Adjuster Stop Plate
Height Adjuster Stop Plate
MKDA00000787
Available to backorder
Height Adjuster Stop Plate
£4.34 £3.62

  138 Deck (Alt.)
Deck (Alt.)
MKDA00001294
Available to backorder
Deck (Alt.)
£198.46 £165.38

  139 Height Adjust Tension Spring
Height Adjust Tension Spring
MK671011125
Available to backorder
Height Adjust Tension Spring
£2.34 £1.95

  140 Link Rod
Link Rod
MKDA00001154
Available to backorder
Link Rod
£13.10 £10.92

  141 Nylon Insert Hex.Lock Nut M6 (Refs 142 | 152 | 171 | 174)
Nylon Insert Hex.Lock Nut M6 (Refs 142 | 152 | 171 | 174)
MKDA00000549
Available to backorder
Nylon Insert Hex.Lock Nut M6 (Refs 142 | 152 | 171 | 174)
£0.54 £0.45

  143 Grommet
Grommet
MK671800104
Available to backorder
Grommet
£0.70 £0.58

  144 3 In 1 Logo Label
3 In 1 Logo Label
MK818A76-7
Available to backorder
3 In 1 Logo Label
£0.48 £0.40

  145 Wheel Cover 7 Inch
Wheel Cover 7 Inch
MKDA00000536
Available to backorder
Wheel Cover 7 Inch
£3.34 £2.78

  147 Ball Bearing 6201Zz (Refs 149 | 161 | 163 | 168 | 170 | 178 | 180)
Ball Bearing 6201Zz (Refs 149 | 161 | 163 | 168 | 170 | 178 | 180)
MKDA00000538
Available to backorder
Ball Bearing 6201Zz (Refs 149 | 161 | 163 | 168 | 170 | 178 | 180)
£3.92 £3.27

  148 Wheel Assy 8 Inch
Wheel Assy 8 Inch
MK671020160
Available to backorder
Wheel Assy 8 Inch
£27.84 £23.20

  150 Pan. Head Screw M6x14
Pan. Head Screw M6x14
MK671002030
Available to backorder
Pan. Head Screw M6x14
£2.34 £1.95

  151 Handle
Handle
MKDA00001174
Available to backorder
Handle
£5.34 £4.45

  153 Height Adjustment Knob
Height Adjustment Knob
MKDA00001058
Available to backorder
Height Adjustment Knob
£4.20 £3.50

  154 Rear Wheel Axis Assy
Rear Wheel Axis Assy
MKDA00001175
Available to backorder
Rear Wheel Axis Assy
£26.90 £22.42

  156 Axle Retainer
Axle Retainer
MKDA00000542
Available to backorder
Axle Retainer
£0.96 £0.80

  157 Rear Axle Mount
Rear Axle Mount
MKDA00001025
Available to backorder
Rear Axle Mount
£0.74 £0.62

  166 Wheel Cover 6.5 Inch
Wheel Cover 6.5 Inch
MK671001176
Available to backorder
Wheel Cover 6.5 Inch
£11.06 £9.22

  169 Wheel Assy 7 Inch
Wheel Assy 7 Inch
MK671020150
Available to backorder
Wheel Assy 7 Inch
£23.90 £19.92

  172 Front Axle Retainer
Front Axle Retainer
MK671445001
Available to backorder
Front Axle Retainer
£2.46 £2.05

  173 Front Axle
Front Axle
MK671001786
Available to backorder
Front Axle
£57.88 £48.23

  176 Front Axle Mount
Front Axle Mount
MK671418001
Available to backorder
Front Axle Mount
£3.04 £2.53

  177 Pan.Hed Screw M6x45
Pan.Hed Screw M6x45
MK671002028
Available to backorder
Pan.Hed Screw M6x45
£1.36 £1.13

  183 Front Cover
Front Cover
MKDA00001251
Available to backorder
Front Cover
£17.62 £14.68

  184 Tapping Screw St4.2x10
Tapping Screw St4.2x10
MKDA00000911
Available to backorder
Tapping Screw St4.2x10
£0.58 £0.48

  185 Makita Logo Label
Makita Logo Label
MK818A75-9
Available to backorder
Makita Logo Label
£0.48 £0.40

  195 Grass Catcher Assembly (INC. 44-52 *)
Grass Catcher Assembly (INC. 44-52 *)
MK127061-6
Available to backorder
Grass Catcher Assembly (INC. 44-52 *)
£68.52 £57.10

  195 Grass Catcher Assembly <
Grass Catcher Assembly <
MK122B61-3
Available to backorder
Grass Catcher Assembly <
£73.86 £61.55

  901 Sound 92Db Label (E01)
Sound 92Db Label (E01)
MK817C33-4
Available to backorder
Sound 92Db Label (E01)
£0.48 £0.40

  901 Socket Wrench 17 (A01)
Socket Wrench 17 (A01)
MK782210-8
Available to backorder
Socket Wrench 17 (A01)
£5.94 £4.95

  901 Sound 96Db Label < (E01-1)
Sound 96Db Label < (E01-1)
MK819V87-1
Available to backorder
Sound 96Db Label < (E01-1)
£0.48 £0.40

  901 Blade 460 Set (F01)
Blade 460 Set (F01)
MK199367-2
Available to backorder
Blade 460 Set (F01)
£38.76 £32.30

  902 Dc18Rd Two Port Fast Charger (A02B)
Dc18Rd Two Port Fast Charger (A02B)
MKDC18RD
Available to backorder
Dc18Rd Two Port Fast Charger (A02B)
£192.50 £160.42

  903 Battery Bl1850B Set (A03B)
Battery Bl1850B Set (A03B)
MK197280-8
In stock
Battery Bl1850B Set (A03B)
£105.88 £88.23
