Makita DLM460 - 460mm Cordless Lawn Mower - Power Tool 02 Diagram

Part No. dlm460_460mm_cordless_lawn_mower_power_tool_02-group
Makita DLM460 - 460mm Cordless Lawn Mower - Power Tool 02 Diagram
Makita DLM460 - 460mm Cordless Lawn Mower - Power Tool 02 Diagram

Description

Model No. DLM460

460mm Cordless Lawn Mower

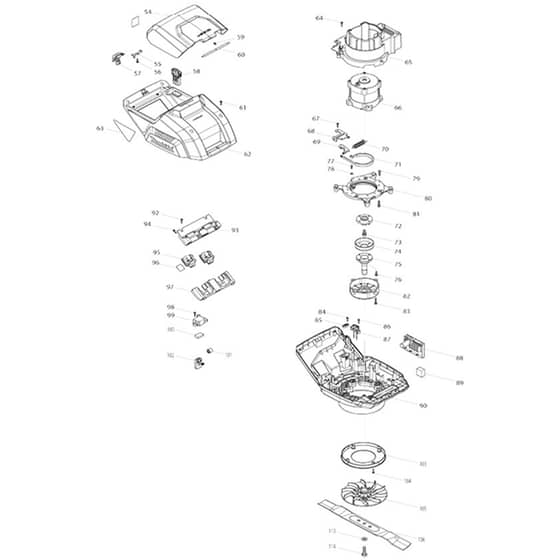

Power Tool 02 Parts Diagrams

Ref. Img. Part No. Details
  54 Caution Label (C10)
Caution Label (C10)
MK890380-0
Available to backorder
Caution Label (C10)
£0.48 £0.40

  54 Battery Cover Complete
Battery Cover Complete
MK140F02-1
Available to backorder
Battery Cover Complete
£9.72 £8.10

  54 Indication Label (C20)
Indication Label (C20)
MK818U29-6
Available to backorder
Indication Label (C20)
£0.48 £0.40

  55 Leaf Spring
Leaf Spring
MK232471-5
Available to backorder
Leaf Spring
£1.49 £1.24

  56 Tapping Screw 4x18 (Refs 061 | 064 | 067 | 084 | 086 | 092 | 094 | 098 | 104)
Tapping Screw 4x18 (Refs 061 | 064 | 067 | 084 | 086 | 092 | 094 | 098 | 104)
MK266326-2
Available to backorder
Tapping Screw 4x18 (Refs 061 | 064 | 067 | 084 | 086 | 092 | 094 | 098 | 104)
£0.48 £0.40

  57 Lock Lever
Lock Lever
MK458809-8
Available to backorder
Lock Lever
£1.63 £1.36

  58 Key
Key
MK643535-4
Available to backorder
Key
£3.48 £2.90

  59 Stop Ring E-5
Stop Ring E-5
MK961018-5
Available to backorder
Stop Ring E-5
£0.48 £0.40

  60 Rod 6
Rod 6
MK327209-2
Available to backorder
Rod 6
£1.49 £1.24

  62 Cowling Upper
Cowling Upper
MK458798-7
Available to backorder
Cowling Upper
£17.52 £14.60

  63 Dlm460 Name Plate
Dlm460 Name Plate
MK854V20-6
Available to backorder
Dlm460 Name Plate
£0.65 £0.54

  65 Motor Cover Complete
Motor Cover Complete
MK140F01-3
Available to backorder
Motor Cover Complete
£5.40 £4.50

  65 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.52 £0.43

  66 Dc Motor
Dc Motor
MK629374-6
Available to backorder
Dc Motor
£242.04 £201.70

  68 Lever Bracket
Lever Bracket
MK347456-9
Available to backorder
Lever Bracket
£2.38 £1.98

  69 Brake Lever
Brake Lever
MK347455-1
Available to backorder
Brake Lever
£1.63 £1.36

  70 Tension Spring 15
Tension Spring 15
MK232469-2
Available to backorder
Tension Spring 15
£1.79 £1.49

  71 Brake Band Complete <
Brake Band Complete <
MK140K44-5
Available to backorder
Brake Band Complete <
£11.04 £9.20

  72 Drum Holder Complete
Drum Holder Complete
MK140F06-3
Available to backorder
Drum Holder Complete
£10.20 £8.50

  73 H.S.H.Bolt M8x22 With Wr
H.S.H.Bolt M8x22 With Wr
MK922438-8
Available to backorder
H.S.H.Bolt M8x22 With Wr
£0.84 £0.70

  74 Brake Drum
Brake Drum
MK347506-0
Available to backorder
Brake Drum
£4.08 £3.40

  75 Spindle <
Spindle <
MK327361-6
Available to backorder
Spindle <
£17.28 £14.40

  75 Spindle
Spindle
MK327207-6
Available to backorder
Spindle
£18.24 £15.20

  76 Pan Head Screw M5x16
Pan Head Screw M5x16
MK911221-8
Available to backorder
Pan Head Screw M5x16
£0.48 £0.40

  77 Hex. Socket Head Bolt M4x12
Hex. Socket Head Bolt M4x12
MK922116-0
Available to backorder
Hex. Socket Head Bolt M4x12
£0.70 £0.58

  78 Flat Washer 4
Flat Washer 4
MK253874-0
Available to backorder
Flat Washer 4
£0.48 £0.40

  79 Tapping Screw 5x20
Tapping Screw 5x20
MK266420-0
Available to backorder
Tapping Screw 5x20
£0.48 £0.40

  80 Motor Bracket <
Motor Bracket <
MK319908-0
Available to backorder
Motor Bracket <
£18.96 £15.80

  81 Pan Head Screw M5x25
Pan Head Screw M5x25
MK911243-8
Available to backorder
Pan Head Screw M5x25
£0.48 £0.40

  82 Brake Cover Complete
Brake Cover Complete
MK140F51-8
Available to backorder
Brake Cover Complete
£11.04 £9.20

  82 Ball Bearing 6004Ddw (C10)
Ball Bearing 6004Ddw (C10)
MK211326-7
Available to backorder
Ball Bearing 6004Ddw (C10)
£11.76 £9.80

  85 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  87 Lead Unit
Lead Unit
MK632M81-0
Available to backorder
Lead Unit
£6.48 £5.40

  88 Controller
Controller
MK620939-7
Available to backorder
Controller
£165.72 £138.10

  89 Sponge
Sponge
MK422351-5
Available to backorder
Sponge
£0.65 £0.54

  90 Cowling Lower
Cowling Lower
MK458799-5
Available to backorder
Cowling Lower
£15.96 £13.30

  93 Terminal Housing Set (INC. 97)
Terminal Housing Set (INC. 97)
MK183K40-0
Available to backorder
Terminal Housing Set (INC. 97)
£8.76 £7.30

  95 Terminal
Terminal
MK644809-6
Available to backorder
Terminal
£4.08 £3.40

  96 Dlm460 Serial No. Label
Dlm460 Serial No. Label
MK854V26-4
Available to backorder
Dlm460 Serial No. Label
£0.48 £0.40

  99 Switch Cover
Switch Cover
MK458797-9
Available to backorder
Switch Cover
£0.65 £0.54

  100 Sponge
Sponge
MK422350-7
Available to backorder
Sponge
£0.48 £0.40

  101 Line Filter
Line Filter
MK688163-8
Available to backorder
Line Filter
£1.58 £1.32

  102 Switch C3xa-1Pspm
Switch C3xa-1Pspm
MK651083-9
Available to backorder
Switch C3xa-1Pspm
£28.56 £23.80

  103 Buffle Plate
Buffle Plate
MK458808-0
Available to backorder
Buffle Plate
£4.68 £3.90

  105 Blade Support Complete
Blade Support Complete
MK140F05-5
Available to backorder
Blade Support Complete
£34.08 £28.40

  106 Blade 460 Set
Blade 460 Set
MK199367-2
Available to backorder
Blade 460 Set
£40.08 £33.40

  113 Flat Washer 10
Flat Washer 10
MK941251-5
Available to backorder
Flat Washer 10
£0.48 £0.40

  114 Hex. Bolt M10x35
Hex. Bolt M10x35
MK921556-9
Available to backorder
Hex. Bolt M10x35
£2.24 £1.87

  114 Hex. Bolt M10x35 With Wg S
Hex. Bolt M10x35 With Wg S
MK265A69-9
Available to backorder
Hex. Bolt M10x35 With Wg S
£1.58 £1.32
