Description

Model No. DJR189

Cordless Recipro Saw

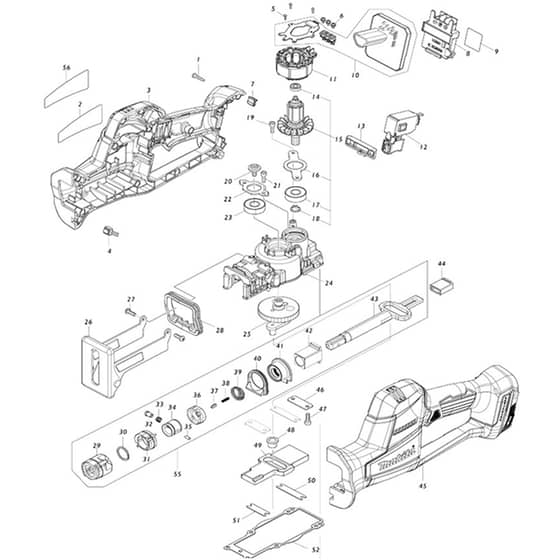

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40

  3 Hex. Lock Nut M4-7 (C20)
Hex. Lock Nut M4-7 (C20)
MK252126-6
Available to backorder
Hex. Lock Nut M4-7 (C20)
£0.86 £0.72

  3 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.47 £0.39

  3 Housing Set (INC. 45)
Housing Set (INC. 45)
MK183W50-9
Available to backorder
Housing Set (INC. 45)
£27.84 £23.20

  4 Led Circuit
Led Circuit
MK620K03-0
Available to backorder
Led Circuit
£6.70 £5.58

  5 Tapping Screw Pt 2x6
Tapping Screw Pt 2x6
MK266490-9
Available to backorder
Tapping Screw Pt 2x6
£0.48 £0.40

  6 Flat Head Screw M3x6
Flat Head Screw M3x6
MK652069-6
Available to backorder
Flat Head Screw M3x6
£0.48 £0.40

  7 Cushion
Cushion
MK424517-3
Available to backorder
Cushion
£0.58 £0.48

  8 Terminal
Terminal
MK643874-2
Available to backorder
Terminal
£4.20 £3.50

  10 Controller
Controller
MK620K04-8
Available to backorder
Controller
£146.06 £121.72

  11 Stator
Stator
MK629B65-1
Available to backorder
Stator
£12.16 £10.13

  12 Switch C3Jw-4B
Switch C3Jw-4B
MK650710-5
Available to backorder
Switch C3Jw-4B
£20.38 £16.98

  13 Lock Off Button
Lock Off Button
MK413L03-1
Available to backorder
Lock Off Button
£0.70 £0.58

  14 Ball Bearing 695Ddw
Ball Bearing 695Ddw
MK210039-7
Available to backorder
Ball Bearing 695Ddw
£2.60 £2.17

  15 Rotor Ass'y (INC. 14 16-18)
Rotor Ass'y (INC. 14 16-18)
MK519770-5
Available to backorder
Rotor Ass'y (INC. 14 16-18)
£35.50 £29.58

  17 Ball Bearing 6000Ddw
Ball Bearing 6000Ddw
MK210059-1
Available to backorder
Ball Bearing 6000Ddw
£5.04 £4.20

  18 Retaining Ring S-10
Retaining Ring S-10
MK961006-2
Available to backorder
Retaining Ring S-10
£0.48 £0.40

  19 Hex. Socket Head Bolt M4x12 (Refs 021 | 047)
Hex. Socket Head Bolt M4x12 (Refs 021 | 047)
MK265353-6
Available to backorder
Hex. Socket Head Bolt M4x12 (Refs 021 | 047)
£0.74 £0.62

  20 Hex. S.F.H. Bolt M5x12
Hex. S.F.H. Bolt M5x12
MK265C93-4
Available to backorder
Hex. S.F.H. Bolt M5x12
£0.82 £0.68

  22 Bearing Retainer 33
Bearing Retainer 33
MK285055-8
Available to backorder
Bearing Retainer 33
£0.82 £0.68

  24 Rubber Pin 4 (C10)
Rubber Pin 4 (C10)
MK263002-9
Available to backorder
Rubber Pin 4 (C10)
£0.48 £0.40

  24 Gear Housing Ass'y
Gear Housing Ass'y
MK136824-9
Available to backorder
Gear Housing Ass'y
£18.56 £15.47

  24 O Ring 26 (Alt.) (C20)
O Ring 26 (Alt.) (C20)
MK213434-0
Available to backorder
O Ring 26 (Alt.) (C20)
£0.58 £0.48

  25 Gear Complete
Gear Complete
MK141L92-3
Available to backorder
Gear Complete
£28.82 £24.02

  26 Shoe
Shoe
MK162B95-4
Available to backorder
Shoe
£8.88 £7.40

  27 Hex. Socket Button Bolt M4x12
Hex. Socket Button Bolt M4x12
MK265C84-5
Available to backorder
Hex. Socket Button Bolt M4x12
£0.70 £0.58

  28 Seal Ring
Seal Ring
MK422950-3
Available to backorder
Seal Ring
£0.82 £0.68

  30 Retaining Ring(Ext)18
Retaining Ring(Ext)18
MK257430-8
Available to backorder
Retaining Ring(Ext)18
£0.86 £0.72

  32 Shoulder Pin 5
Shoulder Pin 5
MK256569-4
Available to backorder
Shoulder Pin 5
£1.02 £0.85

  33 Compression Spring 6
Compression Spring 6
MK234381-2
Available to backorder
Compression Spring 6
£0.48 £0.40

  34 Guide Sleeve
Guide Sleeve
MK327650-9
Available to backorder
Guide Sleeve
£1.36 £1.13

  35 Pin 3
Pin 3
MK256A11-1
Available to backorder
Pin 3
£0.48 £0.40

  36 Connecting Sleeve
Connecting Sleeve
MK458968-8
Available to backorder
Connecting Sleeve
£0.54 £0.45

  37 Push Pin
Push Pin
MK310912-2
Available to backorder
Push Pin
£2.60 £2.17

  38 Compression Spring 2
Compression Spring 2
MK232472-3
Available to backorder
Compression Spring 2
£0.48 £0.40

  39 Torsion Spring 17
Torsion Spring 17
MK233594-2
Available to backorder
Torsion Spring 17
£0.48 £0.40

  44 Slider Guide
Slider Guide
MK313450-3
Available to backorder
Slider Guide
£0.82 £0.68

  46 Plate A
Plate A
MK347A47-2
Available to backorder
Plate A
£0.48 £0.40

  48 Collared Sleeve 8
Collared Sleeve 8
MK327A55-9
Available to backorder
Collared Sleeve 8
£1.64 £1.37

  49 Counter Weight
Counter Weight
MK313446-4
Available to backorder
Counter Weight
£6.82 £5.68

  50 Plate R
Plate R
MK347A49-8
Available to backorder
Plate R
£0.48 £0.40

  51 Plate F
Plate F
MK347A48-0
Available to backorder
Plate F
£0.48 £0.40

  52 Gasket
Gasket
MK422952-9
Available to backorder
Gasket
£2.60 £2.17

  53 Gear Housing Cover
Gear Housing Cover
MK312D37-2
Available to backorder
Gear Housing Cover
£6.98 £5.82

  54 P.H.Screw M4x20 With Wr
P.H.Screw M4x20 With Wr
MK911138-5
Available to backorder
P.H.Screw M4x20 With Wr
£0.48 £0.40

  55 Slider Ass'y (INC. 29-43)
Slider Ass'y (INC. 29-43)
MK136867-1
Available to backorder
Slider Ass'y (INC. 29-43)
£52.14 £43.45

  57 Tapping Screw 4x18
Tapping Screw 4x18
MK266326-2
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  901 Recipro Saw Blade For Metal (A01)
Recipro Saw Blade For Metal (A01)
MKB-05038
Available to backorder
Recipro Saw Blade For Metal (A01)
£17.68 £14.73

  902 Recipro Saw Blade For Plywood (A02)
Recipro Saw Blade For Plywood (A02)
MKB-05044
Available to backorder
Recipro Saw Blade For Plywood (A02)
£17.68 £14.73

  903 Recipro Saw Blade For Wood (A03)
Recipro Saw Blade For Wood (A03)
MKB-05153
Available to backorder
Recipro Saw Blade For Wood (A03)
£21.42 £17.85

  904 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  904 Connector Plastic Case (A04B)
Connector Plastic Case (A04B)
MK821551-8
Available to backorder
Connector Plastic Case (A04B)
£62.48 £52.07

  907 Inner Tray (A07B)
Inner Tray (A07B)
MK8354K5-0
Available to backorder
Inner Tray (A07B)
£10.54 £8.78

  909 Battery Cover (A09B)
Battery Cover (A09B)
MK450128-8
Available to backorder
Battery Cover (A09B)
£0.64 £0.53

  910 Battery Bl1850B Set (A10B)
Battery Bl1850B Set (A10B)
MK197280-8
In stock
Battery Bl1850B Set (A10B)
£105.88 £88.23


Description

Model No. DJR189

Cordless Recipro Saw

Power Tool Parts Diagrams
