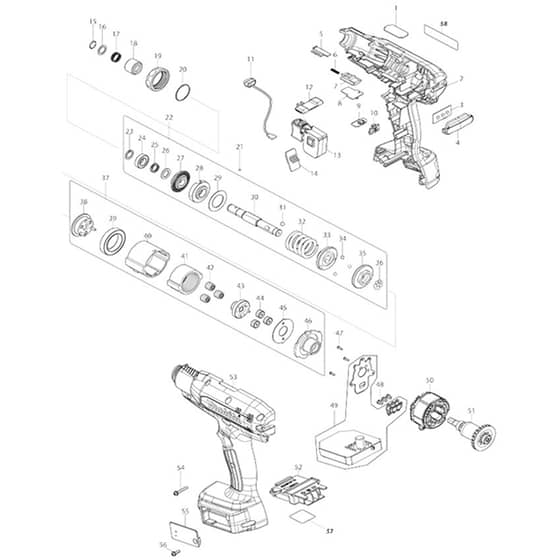

Makita DFT087F - Cordless Screwdriver - Power Tool Diagram

Part No. dft087f_cordless_screwdriver_power_tool-group
Makita DFT087F - Cordless Screwdriver - Power Tool Diagram
Makita DFT087F - Cordless Screwdriver - Power Tool Diagram

Description

Model No. DFT087F

Cordless Screwdriver

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Plate H
Plate H
MK345344-4
Available to backorder
Plate H
£2.56 £2.13

  2 Housing Set (INC. 53 *)
Housing Set (INC. 53 *)
MK183W31-3
Available to backorder
Housing Set (INC. 53 *)
£40.08 £33.40

  2 Hex. Nut M3 (C20)
Hex. Nut M3 (C20)
MK931002-4
Available to backorder
Hex. Nut M3 (C20)
£0.48 £0.40

  2 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.52 £0.43

  3 Led Circuit
Led Circuit
MK620622-6
Available to backorder
Led Circuit
£14.88 £12.40

  4 Lens
Lens
MK457484-7
Available to backorder
Lens
£3.01 £2.51

  5 Change Plate
Change Plate
MK412712-7
Available to backorder
Change Plate
£3.36 £2.80

  6 Compression Spring 2
Compression Spring 2
MK233025-1
Available to backorder
Compression Spring 2
£0.70 £0.58

  7 Switch Lever Complete
Switch Lever Complete
MK140U90-8
Available to backorder
Switch Lever Complete
£34.44 £28.70

  7 Switch Lever Complete
Switch Lever Complete
MK141N44-6
Available to backorder
Switch Lever Complete
£22.08 £18.40

  8 Sensor Circuit
Sensor Circuit
MK620D61-4
Available to backorder
Sensor Circuit
£10.56 £8.80

  9 Usb Circuit
Usb Circuit
MK620J83-0
Available to backorder
Usb Circuit
£13.08 £10.90

  10 Usb Cover Complete
Usb Cover Complete
MK144709-5
Available to backorder
Usb Cover Complete
£4.68 £3.90

  11 Led Circuit
Led Circuit
MK620J82-2
Available to backorder
Led Circuit
£6.96 £5.80

  12 F/R Change Lever
F/R Change Lever
MK457469-3
Available to backorder
F/R Change Lever
£2.83 £2.36

  13 Switch C3Jw-1B-S
Switch C3Jw-1B-S
MK651082-1
Available to backorder
Switch C3Jw-1B-S
£37.68 £31.40

  14 Buzzer Circuit
Buzzer Circuit
MK620621-8
Available to backorder
Buzzer Circuit
£14.64 £12.20

  15 Ring Spring 9
Ring Spring 9
MK233930-2
Available to backorder
Ring Spring 9
£0.48 £0.40

  16 Flat Washer 10
Flat Washer 10
MK267070-4
Available to backorder
Flat Washer 10
£0.70 £0.58

  17 Compression Spring 10A
Compression Spring 10A
MK232374-3
Available to backorder
Compression Spring 10A
£1.90 £1.58

  18 Bit Sleeve
Bit Sleeve
MK161607-8
Available to backorder
Bit Sleeve
£11.40 £9.50

  19 Lock Nut M28 Black
Lock Nut M28 Black
MK457530-6
Available to backorder
Lock Nut M28 Black
£6.84 £5.70

  20 O-Ring 22
O-Ring 22
MK213836-0
Available to backorder
O-Ring 22
£1.03 £0.86

  21 Steel Ball 2.4
Steel Ball 2.4
MK216015-9
Available to backorder
Steel Ball 2.4
£2.05 £1.71

  22 Clutch Assembly 8Mr (INC. 23-36 *)
Clutch Assembly 8Mr (INC. 23-36 *)
MK122C82-1
Available to backorder
Clutch Assembly 8Mr (INC. 23-36 *)
£112.68 £93.90

  23 Retaining Ring S-10
Retaining Ring S-10
MK961026-6
Available to backorder
Retaining Ring S-10
£0.70 £0.58

  24 Ball Bearing 6800Llb
Ball Bearing 6800Llb
MK210076-1
Available to backorder
Ball Bearing 6800Llb
£11.40 £9.50

  25 Compression Spring 10B
Compression Spring 10B
MK232375-1
Available to backorder
Compression Spring 10B
£1.66 £1.38

  26 Flat Washer 10
Flat Washer 10
MK267047-9
Available to backorder
Flat Washer 10
£0.70 £0.58

  27 Lock Nut M12
Lock Nut M12
MK324834-0
Available to backorder
Lock Nut M12
£14.04 £11.70

  28 Adjust Ring Complete
Adjust Ring Complete
MK158408-3
Available to backorder
Adjust Ring Complete
£9.72 £8.10

  29 Flat Washer 18
Flat Washer 18
MK267276-4
Available to backorder
Flat Washer 18
£1.73 £1.44

  30 Spindle Mr
Spindle Mr
MK327A31-3
Available to backorder
Spindle Mr
£56.88 £47.40

  31 Steel Ball 5.0
Steel Ball 5.0
MK216018-3
Available to backorder
Steel Ball 5.0
£0.48 £0.40

  32 Compression Spring 19E
Compression Spring 19E
MK233384-3
Available to backorder
Compression Spring 19E
£6.48 £5.40

  33 Cam D
Cam D
MK223146-7
Available to backorder
Cam D
£26.16 £21.80

  34 Steel Ball 4
Steel Ball 4
MK216024-8
Available to backorder
Steel Ball 4
£0.48 £0.40

  35 Cam F
Cam F
MK223187-3
Available to backorder
Cam F
£28.08 £23.40

  37 Gear Assembly (INC. 38-46 *)
Gear Assembly (INC. 38-46 *)
MK136814-2
Available to backorder
Gear Assembly (INC. 38-46 *)
£58.92 £49.10

  38 Carrier Complete A
Carrier Complete A
MK153443-6
Available to backorder
Carrier Complete A
£12.72 £10.60

  39 Ball Bearing 6805Llb
Ball Bearing 6805Llb
MK211375-4
Available to backorder
Ball Bearing 6805Llb
£20.28 £16.90

  40 Gear Case
Gear Case
MK413J94-0
Available to backorder
Gear Case
£4.92 £4.10

  41 Internal Gear 47
Internal Gear 47
MK227048-9
Available to backorder
Internal Gear 47
£6.12 £5.10

  42 Spur Gear 13
Spur Gear 13
MK227050-2
Available to backorder
Spur Gear 13
£1.39 £1.16

  43 Spur Gear 20 Complete A
Spur Gear 20 Complete A
MK153445-2
Available to backorder
Spur Gear 20 Complete A
£6.84 £5.70

  44 Spur Gear 18
Spur Gear 18
MK227049-7
Available to backorder
Spur Gear 18
£0.89 £0.74

  45 Lock Washer
Lock Washer
MK267774-8
Available to backorder
Lock Washer
£1.74 £1.45

  46 Motor Bracket
Motor Bracket
MK418003-4
Available to backorder
Motor Bracket
£3.01 £2.51

  47 Tapping Screw Pt 2x6
Tapping Screw Pt 2x6
MK266490-9
Available to backorder
Tapping Screw Pt 2x6
£0.48 £0.40

  48 Flat Head Screw M3x6
Flat Head Screw M3x6
MK652069-6
Available to backorder
Flat Head Screw M3x6
£0.48 £0.40

  49 Controller
Controller
MK620J80-6
Available to backorder
Controller
£187.68 £156.40

  50 Stator
Stator
MK629B33-4
Available to backorder
Stator
£54.84 £45.70

  51 Rotor
Rotor
MK619442-3
Available to backorder
Rotor
£118.08 £98.40

  52 Terminal
Terminal
MK643874-2
Available to backorder
Terminal
£4.32 £3.60

  54 Pan Head Screw M3x20
Pan Head Screw M3x20
MK251581-9
Available to backorder
Pan Head Screw M3x20
£1.58 £1.32

  56 Pan Head Screw M3x10
Pan Head Screw M3x10
MK911013-5
Available to backorder
Pan Head Screw M3x10
£0.48 £0.40


Description

Model No. DFT087F

Cordless Screwdriver

Power Tool Parts Diagrams
