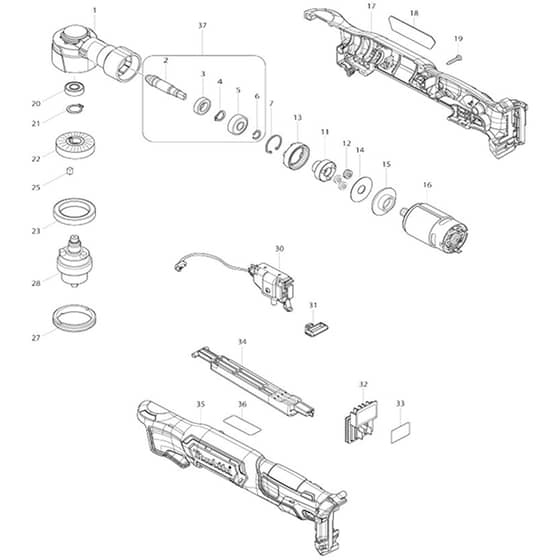

Makita DA332D - 10mm Cordless Angle Drill - Power Tool Diagram

Part No. da332d_10mm_cordless_angle_drill_power_tool-group
Makita DA332D - 10mm Cordless Angle Drill - Power Tool Diagram
Makita DA332D - 10mm Cordless Angle Drill - Power Tool Diagram

Description

Model No. DA332D

10mm Cordless Angle Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  2 Spiral Bevel Gear 6
Spiral Bevel Gear 6
MK221570-8
Available to backorder
Spiral Bevel Gear 6
£16.92 £14.10

  2 Spiral Bevel Gear 6 S
Spiral Bevel Gear 6 S
MK226195-3
Available to backorder
Spiral Bevel Gear 6 S
£13.32 £11.10

  3 Ball Bearing 6800Zz
Ball Bearing 6800Zz
MK210171-7
Available to backorder
Ball Bearing 6800Zz
£1.49 £1.24

  4 Retaining Ring S-10
Retaining Ring S-10
MK961006-2
Available to backorder
Retaining Ring S-10
£0.48 £0.40

  5 Ball Bearing 608Zz
Ball Bearing 608Zz
MK210029-0
Available to backorder
Ball Bearing 608Zz
£1.39 £1.16

  6 Retaining Ring
Retaining Ring
MK961034-7
Available to backorder
Retaining Ring
£0.70 £0.58

  7 Retaining Ring R-22
Retaining Ring R-22
MK962102-9
Available to backorder
Retaining Ring R-22
£0.70 £0.58

  12 Spur Gear 17
Spur Gear 17
MK221572-4
Available to backorder
Spur Gear 17
£0.48 £0.40

  13 Internal Gear 48
Internal Gear 48
MK221569-3
Available to backorder
Internal Gear 48
£2.10 £1.75

  14 Flat Washer 10
Flat Washer 10
MK253396-0
Available to backorder
Flat Washer 10
£0.65 £0.54

  15 Motor Bracket
Motor Bracket
MK457972-4
Available to backorder
Motor Bracket
£2.83 £2.36

  17 Hex. Lock Nut M4-7 (C10)
Hex. Lock Nut M4-7 (C10)
MK252126-6
Available to backorder
Hex. Lock Nut M4-7 (C10)
£1.03 £0.86

  17 Housing Set
Housing Set
MK183H38-9
Available to backorder
Housing Set
£26.04 £21.70

  19 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40

  20 Ball Bearing 698Ddw
Ball Bearing 698Ddw
MK211166-3
Available to backorder
Ball Bearing 698Ddw
£1.49 £1.24

  21 Retaining Ring (Ext) S-12
Retaining Ring (Ext) S-12
MK961052-5
Available to backorder
Retaining Ring (Ext) S-12
£0.48 £0.40

  23 Ball Bearing 6806Ddw
Ball Bearing 6806Ddw
MK211423-9
Available to backorder
Ball Bearing 6806Ddw
£4.32 £3.60

  25 Key 4
Key 4
MK254201-4
Available to backorder
Key 4
£0.89 £0.74

  27 Bearing Retainer 36-43
Bearing Retainer 36-43
MK285842-5
Available to backorder
Bearing Retainer 36-43
£2.69 £2.24

  30 Switch C3Hw-3A-Plf5Ms-W
Switch C3Hw-3A-Plf5Ms-W
MK651097-8
Available to backorder
Switch C3Hw-3A-Plf5Ms-W
£65.52 £54.60

  31 Fr Change Lever
Fr Change Lever
MK450126-2
Available to backorder
Fr Change Lever
£2.21 £1.84

  32 Terminal
Terminal
MK644813-5
Available to backorder
Terminal
£2.69 £2.24

  34 Switch Lever
Switch Lever
MK457973-2
Available to backorder
Switch Lever
£3.36 £2.80

  37 Gear Ass'y (Alt.)
Gear Ass'y (Alt.)
MK135977-1
Available to backorder
Gear Ass'y (Alt.)
£16.44 £13.70

  37 Gear Assembly
Gear Assembly
MK135922-6
Available to backorder
Gear Assembly
£15.12 £12.60

  38 Thin Washer 10
Thin Washer 10
MK253310-6
Available to backorder
Thin Washer 10
£0.48 £0.40

  901 + Bit 2-50 (A01)
+ Bit 2-50 (A01)
MK784244-7
Available to backorder
+ Bit 2-50 (A01)
£0.98 £0.82

  902 Hook (A02)
Hook (A02)
MK346909-5
Available to backorder
Hook (A02)
£1.39 £1.16

  903 + Screw M4x12 (A03)
+ Screw M4x12 (A03)
MK251314-2
Available to backorder
+ Screw M4x12 (A03)
£0.70 £0.58

  907 Battery Bl1021B Set (A07)
Battery Bl1021B Set (A07)
MK197396-9
Available to backorder
Battery Bl1021B Set (A07)
£100.68 £83.90

  908 Battery Cover (A08)
Battery Cover (A08)
MK456128-6
Available to backorder
Battery Cover (A08)
£0.70 £0.58

  909 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.18 £1.82

  909 Connector Plastic Case (A09)
Connector Plastic Case (A09)
MK821549-5
Available to backorder
Connector Plastic Case (A09)
£46.56 £38.80


Description

Model No. DA332D

10mm Cordless Angle Drill

Power Tool Parts Diagrams
