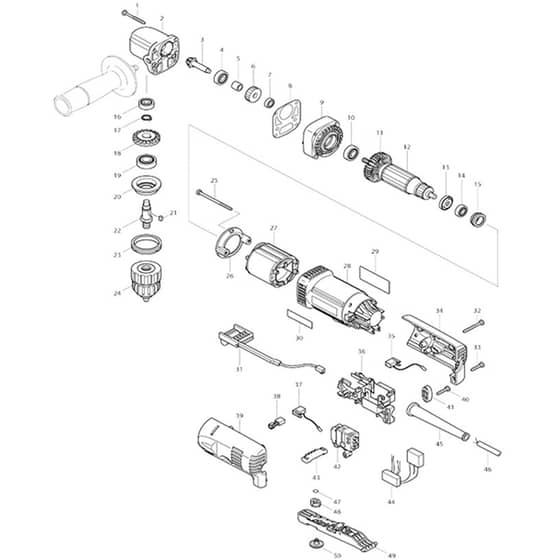

Makita DA3011F - Angle Drill 10mm - Power Tool Diagram

Makita DA3011F - Angle Drill 10mm - Power Tool Diagram
Makita DA3011F - Angle Drill 10mm - Power Tool Diagram

Description

Model No. DA3011F

Angle Drill 10mm

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Tapping Screw 4x40
Tapping Screw 4x40
MK266048-4
Available to backorder
Tapping Screw 4x40
£0.58 £0.48

  2 Gear Housing
Gear Housing
MK317634-5
Available to backorder
Gear Housing
£29.46 £24.55

  3 Spiral Bevel Gear 9
Spiral Bevel Gear 9
MK227435-2
Available to backorder
Spiral Bevel Gear 9
£9.98 £8.32

  4 Ball Bearing 608Zz (Alt.)
Ball Bearing 608Zz (Alt.)
MK210029-0
Available to backorder
Ball Bearing 608Zz (Alt.)
£1.16 £0.97

  4 Ball Bearing 608Llb
Ball Bearing 608Llb
MK211031-6
Available to backorder
Ball Bearing 608Llb
£3.62 £3.02

  5 Sleeve 8
Sleeve 8
MK257726-7
Available to backorder
Sleeve 8
£1.16 £0.97

  6 Helical Gear 28
Helical Gear 28
MK226567-2
Available to backorder
Helical Gear 28
£5.48 £4.57

  7 Ball Bearing 696Zz
Ball Bearing 696Zz
MK210026-6
Available to backorder
Ball Bearing 696Zz
£3.46 £2.88

  8 Gasket
Gasket
MK418036-9
Available to backorder
Gasket
£1.44 £1.20

  9 Gear Housing Cover
Gear Housing Cover
MK418042-4
Available to backorder
Gear Housing Cover
£3.46 £2.88

  10 Ball Bearing 609Llb
Ball Bearing 609Llb
MK211051-0
Available to backorder
Ball Bearing 609Llb
£4.34 £3.62

  11 Fan 48
Fan 48
MK240061-0
Available to backorder
Fan 48
£1.74 £1.45

  12 Armature Ass'y 220-240V
Armature Ass'y 220-240V
MK517583-8
Available to backorder
Armature Ass'y 220-240V
£47.38 £39.48

  13 Insulation Washer
Insulation Washer
MK681636-0
Available to backorder
Insulation Washer
£2.02 £1.68

  14 Ball Bearing 607Llb
Ball Bearing 607Llb
MK211021-9
Available to backorder
Ball Bearing 607Llb
£7.80 £6.50

  15 Rubber Ring 19
Rubber Ring 19
MK421494-0
Available to backorder
Rubber Ring 19
£5.64 £4.70

  17 Retaining Ring (Ext) S-12
Retaining Ring (Ext) S-12
MK961052-5
Available to backorder
Retaining Ring (Ext) S-12
£0.48 £0.40

  18 Spiral Bevel Gear 26
Spiral Bevel Gear 26
MK227434-4
Available to backorder
Spiral Bevel Gear 26
£11.56 £9.63

  19 Ball Bearing 6001Ddw
Ball Bearing 6001Ddw
MK211131-2
Available to backorder
Ball Bearing 6001Ddw
£7.22 £6.02

  20 Bearing Box
Bearing Box
MK317633-7
Available to backorder
Bearing Box
£10.56 £8.80

  21 Key 4
Key 4
MK254201-4
Available to backorder
Key 4
£0.74 £0.62

  22 Spindle
Spindle
MK324329-3
Available to backorder
Spindle
£11.26 £9.38

  23 Bearing Retainer 36-43
Bearing Retainer 36-43
MK285842-5
Available to backorder
Bearing Retainer 36-43
£2.46 £2.05

  25 Tapping Screw Mt 4x65
Tapping Screw Mt 4x65
MK266315-7
Available to backorder
Tapping Screw Mt 4x65
£0.86 £0.72

  26 Baffle Plate
Baffle Plate
MK418033-5
Available to backorder
Baffle Plate
£1.16 £0.97

  27 Field
Field
MK635078-0
Available to backorder
Field
£9.54 £7.95

  28 Motor Housing
Motor Housing
MK183560-8
Available to backorder
Motor Housing
£11.42 £9.52

  29 Name Plate Da3011F
Name Plate Da3011F
MK850090-1
Available to backorder
Name Plate Da3011F
£0.54 £0.45

  30 Makita Label
Makita Label
MK819063-3
Available to backorder
Makita Label
£1.16 £0.97

  31 Led Circuit
Led Circuit
MK631516-0
Available to backorder
Led Circuit
£18.78 £15.65

  32 Tapping Screw 4x35
Tapping Screw 4x35
MK266053-1
Available to backorder
Tapping Screw 4x35
£0.58 £0.48

  33 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  34 Rear Cover Set
Rear Cover Set
MK183559-3
Available to backorder
Rear Cover Set
£7.96 £6.63

  35 Brush Holder
Brush Holder
MK643801-9
Available to backorder
Brush Holder
£5.94 £4.95

  36 Support
Support
MK687139-2
Available to backorder
Support
£2.02 £1.68

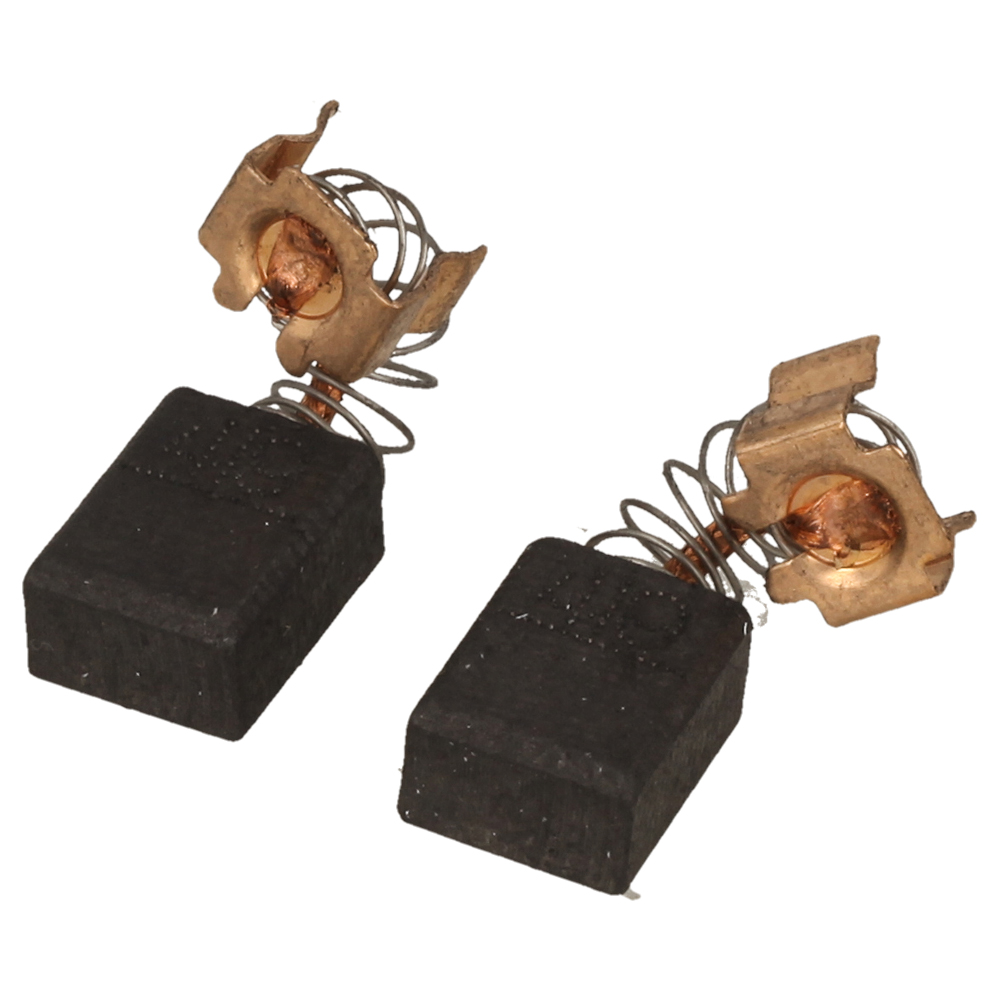

  38 Carbon Brush Cb-419
Carbon Brush Cb-419
MK191962-4
Available to backorder
Carbon Brush Cb-419
£5.68 £4.73

  38 Carbon Brush Set Cb-419 (Alt.)
Carbon Brush Set Cb-419 (Alt.)
MK195015-1
Available to backorder
Carbon Brush Set Cb-419 (Alt.)
£4.92 £4.10

  41 Strain Relief
Strain Relief
MK687052-4
Available to backorder
Strain Relief
£0.74 £0.62

  42 Switch Tg803Bsa-1
Switch Tg803Bsa-1
MK650539-9
Available to backorder
Switch Tg803Bsa-1
£27.74 £23.12

  43 F/R Change Lever
F/R Change Lever
MK418038-5
Available to backorder
F/R Change Lever
£0.86 £0.72

  44 Power Supply Circuit
Power Supply Circuit
MK631527-5
Available to backorder
Power Supply Circuit
£14.88 £12.40

  45 Cord Guard 8
Cord Guard 8
MK682559-5
Available to backorder
Cord Guard 8
£0.86 £0.72

  47 O Ring 3 (Alt.)
O Ring 3 (Alt.)
MK213034-6
Available to backorder
O Ring 3 (Alt.)
£0.48 £0.40

  48 Cam
Cam
MK418040-8
Available to backorder
Cam
£0.86 £0.72

  49 Switch Lever Complete
Switch Lever Complete
MK153477-9
Available to backorder
Switch Lever Complete
£4.48 £3.73

  50 Speed Change Dial
Speed Change Dial
MK418037-7
Available to backorder
Speed Change Dial
£2.32 £1.93

  902 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  902 Connector Plastic Case (A02)
Connector Plastic Case (A02)
MK821549-5
Available to backorder
Connector Plastic Case (A02)
£45.04 £37.53


Description

Model No. DA3011F

Angle Drill 10mm

Power Tool Parts Diagrams
