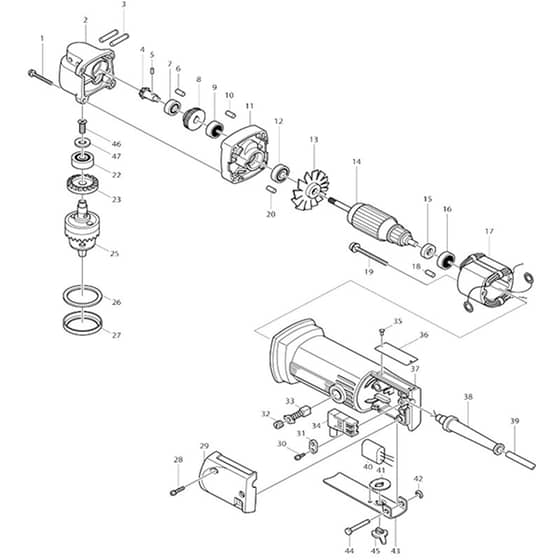

Makita DA3000 - Angle Drill 10mm - Power Tool Diagram

Makita DA3000 - Angle Drill 10mm - Power Tool Diagram
Makita DA3000 - Angle Drill 10mm - Power Tool Diagram

Description

Model No. DA3000

Angle Drill 10mm

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Pan Head Screw M4x35
Pan Head Screw M4x35
MK911161-0
Available to backorder
Pan Head Screw M4x35
£0.48 £0.40

  2 Gear Housing
Gear Housing
MK159272-5
Available to backorder
Gear Housing
£32.80 £27.33

  3 Pin 4
Pin 4
MK256745-0
Available to backorder
Pin 4
£0.74 £0.62

  4 Spiral Bevel Gear 10
Spiral Bevel Gear 10
MK221342-1
Available to backorder
Spiral Bevel Gear 10
£18.56 £15.47

  4 Spiral Bevel Gear 7 S
Spiral Bevel Gear 7 S
MK226751-9
Available to backorder
Spiral Bevel Gear 7 S
£13.58 £11.32

  5 Pin 3
Pin 3
MK256014-9
Available to backorder
Pin 3
£0.48 £0.40

  6 Rubber Pin 4 (Refs 010 | 018 | 020)
Rubber Pin 4 (Refs 010 | 018 | 020)
MK263002-9
Available to backorder
Rubber Pin 4 (Refs 010 | 018 | 020)
£0.48 £0.40

  7 Ball Bearing 609Llb
Ball Bearing 609Llb
MK211051-0
Available to backorder
Ball Bearing 609Llb
£4.34 £3.62

  8 Helical Gear 32
Helical Gear 32
MK221682-7
Available to backorder
Helical Gear 32
£11.14 £9.28

  9 Ball Bearing 606
Ball Bearing 606
MK211014-6
Available to backorder
Ball Bearing 606
£8.08 £6.73

  11 Gear Housing Cover (INC. 10 20)
Gear Housing Cover (INC. 10 20)
MK156951-6
Available to backorder
Gear Housing Cover (INC. 10 20)
£15.32 £12.77

  12 Ball Bearing 608Lb
Ball Bearing 608Lb
MK211033-2
Available to backorder
Ball Bearing 608Lb
£5.36 £4.47

  13 Fan 58
Fan 58
MK241081-7
Available to backorder
Fan 58
£3.76 £3.13

  15 Insulation Washer
Insulation Washer
MK681614-0
Available to backorder
Insulation Washer
£0.58 £0.48

  16 Ball Bearing 627Lb
Ball Bearing 627Lb
MK211028-5
Available to backorder
Ball Bearing 627Lb
£10.56 £8.80

  16 Connector P-1.25 (C20)
Connector P-1.25 (C20)
MK654501-6
Available to backorder
Connector P-1.25 (C20)
£0.48 £0.40

  16 Ring Terminal (C10)
Ring Terminal (C10)
MK654018-9
Available to backorder
Ring Terminal (C10)
£0.58 £0.48

  19 Tapping Screw Bt 4x55
Tapping Screw Bt 4x55
MK265891-8
Available to backorder
Tapping Screw Bt 4x55
£0.48 £0.40

  23 Spiral Bevel Gear 36
Spiral Bevel Gear 36
MK221343-9
Available to backorder
Spiral Bevel Gear 36
£26.20 £21.83

  23 Spiral Bevel Gear 24 S
Spiral Bevel Gear 24 S
MK226752-7
Available to backorder
Spiral Bevel Gear 24 S
£19.64 £16.37

  24 Pin 5
Pin 5
MK256023-8
Available to backorder
Pin 5
£0.54 £0.45

  25 Drill Chuck x
Drill Chuck x
MK193442-6
Available to backorder
Drill Chuck x
£61.84 £51.53

  26 Felt Ring 38
Felt Ring 38
MK443049-1
Available to backorder
Felt Ring 38
£0.58 £0.48

  27 Cap 46
Cap 46
MK286216-3
Available to backorder
Cap 46
£0.86 £0.72

  28 Pan Head Screw M4x30
Pan Head Screw M4x30
MK911158-9
Available to backorder
Pan Head Screw M4x30
£0.48 £0.40

  29 Switch Cover
Switch Cover
MK411981-7
Available to backorder
Switch Cover
£8.66 £7.22

  30 Pan Head Screw M4x18
Pan Head Screw M4x18
MK911133-5
Available to backorder
Pan Head Screw M4x18
£0.48 £0.40

  31 Strain Relief
Strain Relief
MK687001-1
Available to backorder
Strain Relief
£0.48 £0.40

  32 Brush Holder Cap 5-8
Brush Holder Cap 5-8
MK643550-8
Available to backorder
Brush Holder Cap 5-8
£0.58 £0.48

  33 Carbon Brush Set Cb-65 (Alt.)
Carbon Brush Set Cb-65 (Alt.)
MK194969-9
Available to backorder
Carbon Brush Set Cb-65 (Alt.)
£3.96 £3.30

  35 Rivet 0-5
Rivet 0-5
MK953106-2
Available to backorder
Rivet 0-5
£0.48 £0.40

  36 Name Plate Da3000
Name Plate Da3000
MK815675-0
Available to backorder
Name Plate Da3000
£0.54 £0.45

  37 Motor Housing (INC. 18)
Motor Housing (INC. 18)
MK157720-8
Available to backorder
Motor Housing (INC. 18)
£53.16 £44.30

  37 Brush Holder 5-8 (C10)
Brush Holder 5-8 (C10)
MK643557-4
Available to backorder
Brush Holder 5-8 (C10)
£2.18 £1.82

  38 Cord Guard 8.5-72
Cord Guard 8.5-72
MK682500-8
Available to backorder
Cord Guard 8.5-72
£2.32 £1.93

  41 Leaf Spring
Leaf Spring
MK232062-2
Available to backorder
Leaf Spring
£0.48 £0.40

  42 Stop Ring E-3
Stop Ring E-3
MK961017-7
Available to backorder
Stop Ring E-3
£0.48 £0.40

  43 Switch Lever
Switch Lever
MK341858-1
Available to backorder
Switch Lever
£10.26 £8.55

  44 Pin 4
Pin 4
MK256626-8
Available to backorder
Pin 4
£0.58 £0.48

  46 + Countersunk Head Screw M4x12
+ Countersunk Head Screw M4x12
MK251304-5
Available to backorder
+ Countersunk Head Screw M4x12
£0.48 £0.40

  47 Washer 4
Washer 4
MK253969-9
Available to backorder
Washer 4
£0.86 £0.72

  400 Chuck Key S10
Chuck Key S10
MK763414-1
Available to backorder
Chuck Key S10
£3.20 £2.67

  401 Key Holder 10
Key Holder 10
MK411780-7
Available to backorder
Key Holder 10
£0.58 £0.48

  900 Compression Spring 3
Compression Spring 3
MK231322-9
Available to backorder
Compression Spring 3
£0.48 £0.40

  901 Lock Lever
Lock Lever
MK341930-9
Available to backorder
Lock Lever
£10.98 £9.15


Description

Model No. DA3000

Angle Drill 10mm

Power Tool Parts Diagrams
