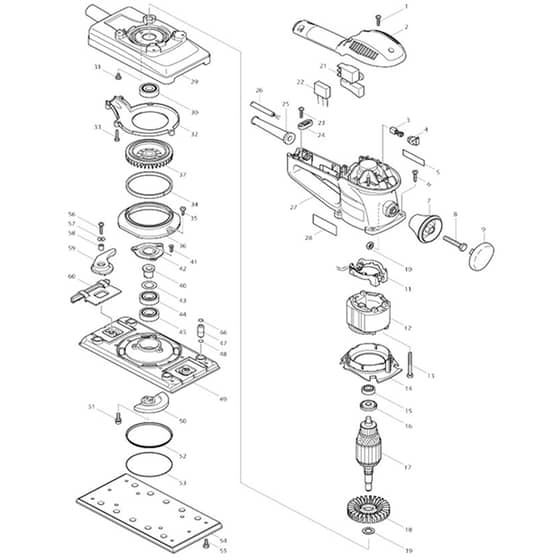

Makita BO4900 - Finishing Sander - Power Tool Diagram

Makita BO4900 - Finishing Sander - Power Tool Diagram
Makita BO4900 - Finishing Sander - Power Tool Diagram

Description

Model No. BO4900

Finishing Sander

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Binding Head Tapping Screw 4x1
Binding Head Tapping Screw 4x1
MK265995-6
Available to backorder
Binding Head Tapping Screw 4x1
£0.48 £0.40

  2 Top Cover
Top Cover
MK417779-0
Available to backorder
Top Cover
£7.96 £6.63

  3 Carbon Brush Set Cb-419
Carbon Brush Set Cb-419
MK191962-4
Available to backorder
Carbon Brush Set Cb-419
£5.68 £4.73

  3 Carbon Brush Set Cb-419 (Alt.)
Carbon Brush Set Cb-419 (Alt.)
MK195015-1
Available to backorder
Carbon Brush Set Cb-419 (Alt.)
£4.92 £4.10

  4 Brush Holder 6.5-9.5
Brush Holder 6.5-9.5
MK643923-5
Available to backorder
Brush Holder 6.5-9.5
£1.44 £1.20

  5 Makita Logo Label
Makita Logo Label
MK819063-3
Available to backorder
Makita Logo Label
£1.16 £0.97

  6 Binding Head Tapping Screw 4x2 (Refs 033 | 056)
Binding Head Tapping Screw 4x2 (Refs 033 | 056)
MK266042-6
Available to backorder
Binding Head Tapping Screw 4x2 (Refs 033 | 056)
£0.48 £0.40

  7 Knob
Knob
MK417774-0
Available to backorder
Knob
£1.16 £0.97

  8 Hex. Head Bolt M8x45
Hex. Head Bolt M8x45
MK921467-8
Available to backorder
Hex. Head Bolt M8x45
£0.74 £0.62

  9 Knob Cover
Knob Cover
MK417775-8
Available to backorder
Knob Cover
£2.02 £1.68

  10 Hex. Nut M8
Hex. Nut M8
MK931403-6
Available to backorder
Hex. Nut M8
£0.58 £0.48

  11 Support Complete
Support Complete
MK638135-3
Available to backorder
Support Complete
£11.42 £9.52

  12 Field 230-240V
Field 230-240V
MK634464-2
Available to backorder
Field 230-240V
£13.44 £11.20

  13 Binding Head Tapping Screw 5x5
Binding Head Tapping Screw 5x5
MK266046-8
Available to backorder
Binding Head Tapping Screw 5x5
£0.86 £0.72

  14 Baffle Plate
Baffle Plate
MK417777-4
Available to backorder
Baffle Plate
£1.74 £1.45

  15 Ball Bearing 608Ddw
Ball Bearing 608Ddw
MK210005-4
Available to backorder
Ball Bearing 608Ddw
£7.80 £6.50

  16 Insulation Washer
Insulation Washer
MK681644-1
Available to backorder
Insulation Washer
£0.74 £0.62

  17 Armature Assembly 220V (INC. 15 16 18)
Armature Assembly 220V (INC. 15 16 18)
MK513504-8
Available to backorder
Armature Assembly 220V (INC. 15 16 18)
£59.80 £49.83

  18 Fan 70
Fan 70
MK240043-2
Available to backorder
Fan 70
£4.34 £3.62

  19 Flat Washer 12
Flat Washer 12
MK253744-3
Available to backorder
Flat Washer 12
£0.58 £0.48

  21 Switch Sgel206C-5
Switch Sgel206C-5
MK651286-5
Available to backorder
Switch Sgel206C-5
£6.06 £5.05

  22 Noise Suppressor
Noise Suppressor
MK645253-0
Available to backorder
Noise Suppressor
£4.62 £3.85

  24 Strain Relief
Strain Relief
MK687052-4
Available to backorder
Strain Relief
£0.74 £0.62

  25 Cord Guard 10-85 (Alt.)
Cord Guard 10-85 (Alt.)
MK682504-0
Available to backorder
Cord Guard 10-85 (Alt.)
£2.32 £1.93

  25 Cord Guard 9.3-85
Cord Guard 9.3-85
MK682516-3
Available to backorder
Cord Guard 9.3-85
£1.16 £0.97

  26 Power Supply Cord 1.0-2-4.0
Power Supply Cord 1.0-2-4.0
MK665890-4
Available to backorder
Power Supply Cord 1.0-2-4.0
£10.52 £8.77

  27 Motor Housing Set (INC. 5)
Motor Housing Set (INC. 5)
MK183419-9
Available to backorder
Motor Housing Set (INC. 5)
£18.78 £15.65

  28 Name Plate Bo4900
Name Plate Bo4900
MK853502-3
Available to backorder
Name Plate Bo4900
£0.58 £0.48

  29 Frame
Frame
MK317538-1
Available to backorder
Frame
£27.74 £23.12

  30 Ball Bearing 6201Ddw
Ball Bearing 6201Ddw
MK211129-9
Available to backorder
Ball Bearing 6201Ddw
£9.40 £7.83

  31 Truss Head Screw M4x8
Truss Head Screw M4x8
MK251291-8
Available to backorder
Truss Head Screw M4x8
£0.48 £0.40

  32 Scroll Cover
Scroll Cover
MK417773-2
Available to backorder
Scroll Cover
£2.32 £1.93

  34 Felt 6x225x3
Felt 6x225x3
MK443108-1
Available to backorder
Felt 6x225x3
£0.86 £0.72

  35 Binding Head Tapping Screw 4x1
Binding Head Tapping Screw 4x1
MK266026-4
Available to backorder
Binding Head Tapping Screw 4x1
£0.48 £0.40

  36 Dust Guide
Dust Guide
MK417772-4
Available to backorder
Dust Guide
£2.18 £1.82

  37 Fan 78
Fan 78
MK240051-3
Available to backorder
Fan 78
£7.08 £5.90

  40 Sleeve
Sleeve
MK313104-2
Available to backorder
Sleeve
£0.86 £0.72

  41 Countersunk Head Tapping Scre
Countersunk Head Tapping Scre
MK266058-1
Available to backorder
Countersunk Head Tapping Scre
£0.48 £0.40

  42 Bearing Retainer 24
Bearing Retainer 24
MK162171-2
Available to backorder
Bearing Retainer 24
£7.80 £6.50

  43 Thin Washer 15
Thin Washer 15
MK253315-6
Available to backorder
Thin Washer 15
£0.74 £0.62

  44 Ball Bearing 6002Llb
Ball Bearing 6002Llb
MK211201-7
Available to backorder
Ball Bearing 6002Llb
£10.12 £8.43

  46 O-Ring 4
O-Ring 4
MK213047-7
Available to backorder
O-Ring 4
£0.86 £0.72

  47 Foot
Foot
MK317535-7
Available to backorder
Foot
£0.86 £0.72

  49 Base
Base
MK317537-3
Available to backorder
Base
£25.28 £21.07

  50 Balancer
Balancer
MK317536-5
Available to backorder
Balancer
£5.20 £4.33

  51 Hex. Socket Head Bolt M5x16
Hex. Socket Head Bolt M5x16
MK266071-9
Available to backorder
Hex. Socket Head Bolt M5x16
£1.16 £0.97

  52 Under Cover
Under Cover
MK345211-3
Available to backorder
Under Cover
£1.60 £1.33

  53 O-Ring 75
O-Ring 75
MK213755-0
Available to backorder
O-Ring 75
£2.02 £1.68

  54 Pad Set
Pad Set
MK193521-0
Available to backorder
Pad Set
£33.28 £27.73

  55 Pan Head Screw M4x12 Wr
Pan Head Screw M4x12 Wr
MK911118-1
Available to backorder
Pan Head Screw M4x12 Wr
£0.48 £0.40

  57 Flat Washer 4
Flat Washer 4
MK253874-0
Available to backorder
Flat Washer 4
£0.48 £0.40

  58 Sleeve 4
Sleeve 4
MK257659-6
Available to backorder
Sleeve 4
£1.44 £1.20

  59 Clamp Lever Complete
Clamp Lever Complete
MK153361-8
Available to backorder
Clamp Lever Complete
£2.46 £2.05

  60 Paper Clamp Complete
Paper Clamp Complete
MK153362-6
Available to backorder
Paper Clamp Complete
£5.48 £4.57

  60 Clamp Rubber (C10)
Clamp Rubber (C10)
MK421498-2
Available to backorder
Clamp Rubber (C10)
£1.32 £1.10

  901 Paper Dust Bag Holder Set (A01)
Paper Dust Bag Holder Set (A01)
MK193294-5
Available to backorder
Paper Dust Bag Holder Set (A01)
£13.28 £11.07

  902 Paper Dust Bag Set (A02)
Paper Dust Bag Set (A02)
MK193293-7
Available to backorder
Paper Dust Bag Set (A02)
£8.36 £6.97

  903 Joint 25 Set (F03)
Joint 25 Set (F03)
MK192349-3
Available to backorder
Joint 25 Set (F03)
£8.60 £7.17

  913 Joint (F13)
Joint (F13)
MK417408-5
Available to backorder
Joint (F13)
£1.48 £1.23


Description

Model No. BO4900

Finishing Sander

Power Tool Parts Diagrams
