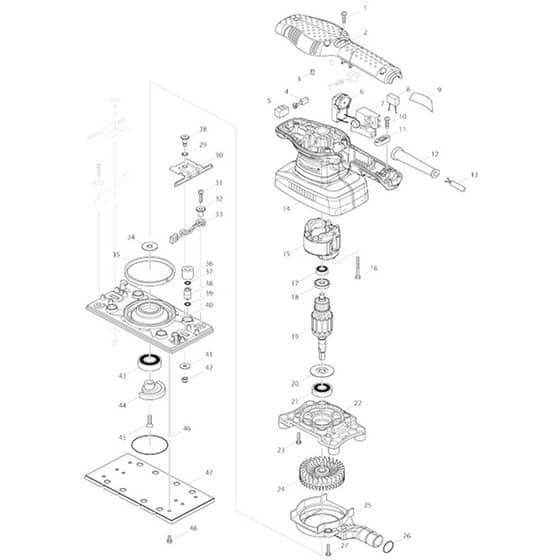

Makita BO3711 - Finishing Sander - Power Tool Diagram

Makita BO3711 - Finishing Sander - Power Tool Diagram
Makita BO3711 - Finishing Sander - Power Tool Diagram

Description

Model No. BO3711

Finishing Sander

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Tapping Screw 4x18 (Refs 010 | 023 | 027)
Tapping Screw 4x18 (Refs 010 | 023 | 027)
MK265995-6
Available to backorder
Tapping Screw 4x18 (Refs 010 | 023 | 027)
£0.48 £0.40

  2 Top Cover
Top Cover
MK451269-3
Available to backorder
Top Cover
£5.36 £4.47

  3 Rubber Pin 4
Rubber Pin 4
MK263002-9
Available to backorder
Rubber Pin 4
£0.48 £0.40

  4 Carbon Brush Set Cb-64 (Alt.)
Carbon Brush Set Cb-64 (Alt.)
MK194968-1
Available to backorder
Carbon Brush Set Cb-64 (Alt.)
£3.00 £2.50

  5 Brush Holder 5-8
Brush Holder 5-8
MK643552-4
Available to backorder
Brush Holder 5-8
£0.58 £0.48

  6 Controller
Controller
MK631906-7
Available to backorder
Controller
£24.56 £20.47

  7 Switch Sgel206C-5
Switch Sgel206C-5
MK651286-5
Available to backorder
Switch Sgel206C-5
£6.06 £5.05

  8 Noise Suppressor
Noise Suppressor
MK645239-4
Available to backorder
Noise Suppressor
£0.58 £0.48

  9 Bo3711 Name Plate
Bo3711 Name Plate
MK867006-9
Available to backorder
Bo3711 Name Plate
£0.86 £0.72

  11 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  12 Cord Guard 8-85
Cord Guard 8-85
MK682569-2
Available to backorder
Cord Guard 8-85
£0.58 £0.48

  14 Motor Housing
Motor Housing
MK451270-8
Available to backorder
Motor Housing
£13.74 £11.45

  15 Insulated Term. Ft1.25-M3 (C10)
Insulated Term. Ft1.25-M3 (C10)
MK654037-5
Available to backorder
Insulated Term. Ft1.25-M3 (C10)
£0.58 £0.48

  15 Terminal Vr1.25-3.5Lb (Alt.) (C12)
Terminal Vr1.25-3.5Lb (Alt.) (C12)
MK654409-4
Available to backorder
Terminal Vr1.25-3.5Lb (Alt.) (C12)
£0.48 £0.40

  15 Field Assembly 220-240V
Field Assembly 220-240V
MK593708-8
Available to backorder
Field Assembly 220-240V
£15.76 £13.13

  16 Tapping Screw 4x40
Tapping Screw 4x40
MK266048-4
Available to backorder
Tapping Screw 4x40
£0.58 £0.48

  17 Ball Bearing 607Zz
Ball Bearing 607Zz
MK210062-2
Available to backorder
Ball Bearing 607Zz
£1.16 £0.97

  18 Insulation Washer
Insulation Washer
MK681652-2
Available to backorder
Insulation Washer
£0.58 £0.48

  19 Armature Assembly 240V (INC. 17 18 20 21 *)
Armature Assembly 240V (INC. 17 18 20 21 *)
MK515784-2
Available to backorder
Armature Assembly 240V (INC. 17 18 20 21 *)
£27.74 £23.12

  20 Flat Washer 10
Flat Washer 10
MK253180-3
Available to backorder
Flat Washer 10
£0.58 £0.48

  21 Ball Bearing 6200Ddw
Ball Bearing 6200Ddw
MK211087-9
Available to backorder
Ball Bearing 6200Ddw
£8.96 £7.47

  22 Bearing Box
Bearing Box
MK451266-9
Available to backorder
Bearing Box
£2.46 £2.05

  24 Fan 68
Fan 68
MK240117-9
Available to backorder
Fan 68
£2.60 £2.17

  25 Fan Guide
Fan Guide
MK451267-7
Available to backorder
Fan Guide
£2.60 £2.17

  26 O Ring 19 (Alt.)
O Ring 19 (Alt.)
MK213315-8
Available to backorder
O Ring 19 (Alt.)
£0.48 £0.40

  28 + Flat Fillister Head Screw M
+ Flat Fillister Head Screw M
MK266511-7
Available to backorder
+ Flat Fillister Head Screw M
£0.74 £0.62

  29 O-Ring 6
O-Ring 6
MK213045-1
Available to backorder
O-Ring 6
£0.48 £0.40

  30 Paper Clamp
Paper Clamp
MK346102-1
Available to backorder
Paper Clamp
£1.02 £0.85

  31 Pan Head Screw M4x20
Pan Head Screw M4x20
MK911136-9
Available to backorder
Pan Head Screw M4x20
£0.48 £0.40

  32 Spring Guide
Spring Guide
MK310300-3
Available to backorder
Spring Guide
£0.58 £0.48

  33 Lever Complete
Lever Complete
MK162279-2
Available to backorder
Lever Complete
£1.88 £1.57

  34 Flat Washer 8
Flat Washer 8
MK267353-2
Available to backorder
Flat Washer 8
£0.58 £0.48

  35 Sponge 7x105x3 (Alt.)
Sponge 7x105x3 (Alt.)
MK423469-5
Available to backorder
Sponge 7x105x3 (Alt.)
£0.48 £0.40

  36 Sponge Sleeve 9
Sponge Sleeve 9
MK424056-3
Available to backorder
Sponge Sleeve 9
£0.48 £0.40

  37 O Ring 4 (Alt.)
O Ring 4 (Alt.)
MK213983-7
Available to backorder
O Ring 4 (Alt.)
£0.58 £0.48

  38 Foot
Foot
MK318151-8
Available to backorder
Foot
£0.58 £0.48

  40 Base
Base
MK318484-1
Available to backorder
Base
£10.40 £8.67

  41 Flat Washer 5 <
Flat Washer 5 <
MK253572-6
Available to backorder
Flat Washer 5 <
£0.48 £0.40

  41 Flat Washer 5
Flat Washer 5
MK253807-5
Available to backorder
Flat Washer 5
£0.48 £0.40

  42 Hex. Lock Nut M5-8
Hex. Lock Nut M5-8
MK252103-8
Available to backorder
Hex. Lock Nut M5-8
£0.48 £0.40

  43 Ball Bearing 6202Ddw
Ball Bearing 6202Ddw
MK211228-7
Available to backorder
Ball Bearing 6202Ddw
£9.40 £7.83

  44 Balancer
Balancer
MK310301-1
Available to backorder
Balancer
£5.06 £4.22

  45 Countersunk Head Screw M5x16
Countersunk Head Screw M5x16
MK912222-9
Available to backorder
Countersunk Head Screw M5x16
£0.48 £0.40

  46 O Ring 53 (Alt.)
O Ring 53 (Alt.)
MK213656-2
Available to backorder
O Ring 53 (Alt.)
£1.74 £1.45

  47 Pad Complete
Pad Complete
MK140146-1
Available to backorder
Pad Complete
£5.36 £4.47

  47 Pad Complete <
Pad Complete <
MK140441-9
Available to backorder
Pad Complete <
£4.34 £3.62

  48 Pan Head Screw M4x10 With
Pan Head Screw M4x10 With
MK911111-5
Available to backorder
Pan Head Screw M4x10 With
£0.48 £0.40

  901 Dust Box Assembly (A01)
Dust Box Assembly (A01)
MK135327-0
Available to backorder
Dust Box Assembly (A01)
£13.24 £11.03

  902 Pad Complete Set (F02)
Pad Complete Set (F02)
MK194929-1
Available to backorder
Pad Complete Set (F02)
£5.78 £4.82

  902 Punch Plate (A02)
Punch Plate (A02)
MK451271-6
Available to backorder
Punch Plate (A02)
£2.02 £1.68

  903 Pad Complete Set (F03)
Pad Complete Set (F03)
MK194930-6
Available to backorder
Pad Complete Set (F03)
£16.04 £13.37


Description

Model No. BO3711

Finishing Sander

Power Tool Parts Diagrams
