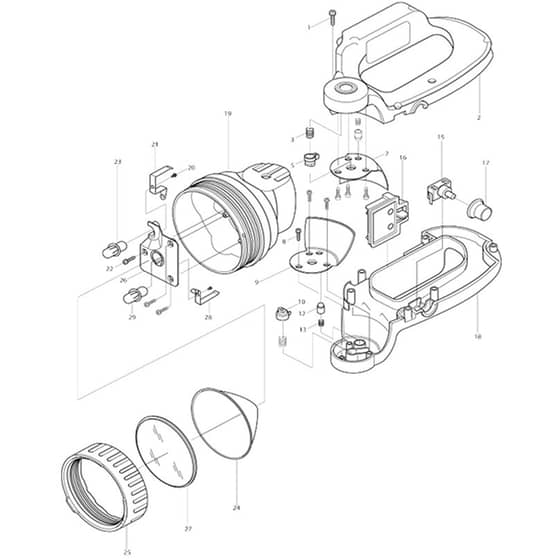

Makita BML240 - Rechargeable Flashlight - Power Tool Diagram

Part No. bml240_rechargeable_flashlight_power_tool-group
Makita BML240 - Rechargeable Flashlight - Power Tool Diagram
Makita BML240 - Rechargeable Flashlight - Power Tool Diagram

Description

Model No. BML240

Rechargeable Flashlight

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Screw 3.5x16
Screw 3.5x16
MKGM00000400
Available to backorder
Screw 3.5x16
£0.48 £0.40

  2 Housing L/R Set
Housing L/R Set
MKGM00000410
Available to backorder
Housing L/R Set
£7.44 £6.20

  3 Compression Spring 8.8x9.6
Compression Spring 8.8x9.6
MKGM00000420
Available to backorder
Compression Spring 8.8x9.6
£0.48 £0.40

  5 Pivot Terminal (Left)
Pivot Terminal (Left)
MKGM00000430
Available to backorder
Pivot Terminal (Left)
£1.03 £0.86

  7 Body Cover (Right) C01052390
Body Cover (Right) C01052390
MKGM00000450
Available to backorder
Body Cover (Right) C01052390
£0.70 £0.58

  8 Screw 3x10
Screw 3x10
MKGM00000460
Available to backorder
Screw 3x10
£0.48 £0.40

  9 Body Cover (Left)
Body Cover (Left)
MKGM00000470
Available to backorder
Body Cover (Left)
£0.70 £0.58

  10 Pivot Terminal (Right)
Pivot Terminal (Right)
MKGM00000480
Available to backorder
Pivot Terminal (Right)
£1.03 £0.86

  12 Knock Shaft
Knock Shaft
MKGM00000500
Available to backorder
Knock Shaft
£1.58 £1.32

  13 Compression Spring 5.4
Compression Spring 5.4
MKGM00000510
Available to backorder
Compression Spring 5.4
£0.48 £0.40

  15 Switch
Switch
MKGM00000520
Available to backorder
Switch
£4.20 £3.50

  16 Battery Holder C2010239007
Battery Holder C2010239007
MKGM00000530
Available to backorder
Battery Holder C2010239007
£3.24 £2.70

  17 Rubber Cover C9010901009
Rubber Cover C9010901009
MKGM00000540
Available to backorder
Rubber Cover C9010901009
£0.48 £0.40

  19 Case Head
Case Head
MKGM00000560
Available to backorder
Case Head
£3.72 £3.10

  20 Screw 2.6x5
Screw 2.6x5
MKGM00000570
Available to backorder
Screw 2.6x5
£0.48 £0.40

  21 Bulb Contact (+)
Bulb Contact (+)
MKGM00000580
Available to backorder
Bulb Contact (+)
£0.48 £0.40

  23 Bulb Set
Bulb Set
MKA-87373
Available to backorder
Bulb Set
£8.40 £7.00

  24 Reflector B1409239305
Reflector B1409239305
MKGM00000610
Available to backorder
Reflector B1409239305
£4.20 £3.50

  25 Reflector Retainer
Reflector Retainer
MKGM00000620
Available to backorder
Reflector Retainer
£2.83 £2.36

  26 Bulb Holder C2009239007
Bulb Holder C2009239007
MKGM00000630
Available to backorder
Bulb Holder C2009239007
£1.03 £0.86

  27 Lens
Lens
MKGM00000640
Available to backorder
Lens
£2.69 £2.24

  28 Bulb Contact Plate (-)
Bulb Contact Plate (-)
MKGM00000650
Available to backorder
Bulb Contact Plate (-)
£0.48 £0.40

  901 Strap G0924000101 (A01)
Strap G0924000101 (A01)
MKGM00000660
Available to backorder
Strap G0924000101 (A01)
£3.96 £3.30


Description

Model No. BML240

Rechargeable Flashlight

Power Tool Parts Diagrams
