Makita BDF450 - Cordless Driver Drill 13mm - Power Tool Diagram

Makita BDF450 - Cordless Driver Drill 13mm - Power Tool Diagram
Makita BDF450 - Cordless Driver Drill 13mm - Power Tool Diagram

Description

Model No. BDF450

Cordless Driver Drill 13mm

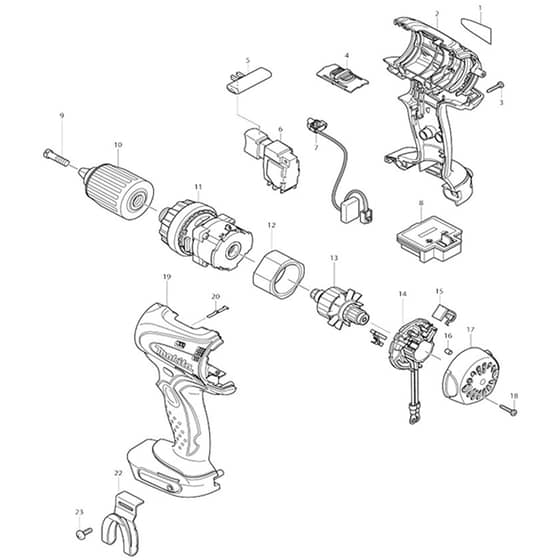

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Name Plate
Name Plate
MK862095-9
Available to backorder
Name Plate
£0.56 £0.47

  4 Speed Change Lever Assy
Speed Change Lever Assy
MK125310-5
Available to backorder
Speed Change Lever Assy
£1.16 £0.97

  5 F/R Change Lever
F/R Change Lever
MK419041-9
Available to backorder
F/R Change Lever
£0.86 £0.72

  6 Switch
Switch
MK650569-0
Available to backorder
Switch
£35.17 £29.31

  7 Light Circuit
Light Circuit
MK631693-8
Available to backorder
Light Circuit
£17.92 £14.93

  8 Terminal
Terminal
MK643843-3
Available to backorder
Terminal
£6.64 £5.53

  9 Special Bolt M6x22
Special Bolt M6x22
MK251464-3
Available to backorder
Special Bolt M6x22
£0.48 £0.40

  11 Gear Assy
Gear Assy
MK125182-8
Available to backorder
Gear Assy
£56.77 £47.31

  12 Yoke Unit
Yoke Unit
MK638423-8
Available to backorder
Yoke Unit
£19.20 £16.00

  13 Armature
Armature
MK619170-0
Available to backorder
Armature
£27.11 £22.59

  14 Brush Holder Complete
Brush Holder Complete
MK638424-6
Available to backorder
Brush Holder Complete
£4.09 £3.41

  14 Brush Holder Comp
Brush Holder Comp
MK638857-5
Available to backorder
Brush Holder Comp
£10.74 £8.95

  16 Rubber Pin
Rubber Pin
MK263032-0
Available to backorder
Rubber Pin
£0.48 £0.40

  17 Rear Cover
Rear Cover
MK418981-8
Available to backorder
Rear Cover
£7.22 £6.02

  18 Tapping Screw Bind 3x16
Tapping Screw Bind 3x16
MK266130-9
Available to backorder
Tapping Screw Bind 3x16
£0.48 £0.40

  19 Housing Set
Housing Set
MK188064-5
Available to backorder
Housing Set
£27.11 £22.59

  20 Leaf Spring
Leaf Spring
MK232182-2
Available to backorder
Leaf Spring
£0.48 £0.40

  22 Belt Hook
Belt Hook
MK324705-1
Available to backorder
Belt Hook
£1.88 £1.57

  23 Special Pan Hd Screw M4x12
Special Pan Hd Screw M4x12
MK251314-2
Available to backorder
Special Pan Hd Screw M4x12
£0.58 £0.48

  1002 Phillips Bit 2-65
Phillips Bit 2-65
MK784203-1
Available to backorder
Phillips Bit 2-65
£1.32 £1.10

  1003 Plastic Carrying Case
Plastic Carrying Case
MK824753-5
Available to backorder
Plastic Carrying Case
£49.44 £41.20

  1004 Battery Cover
Battery Cover
MK450128-8
Available to backorder
Battery Cover
£0.64 £0.53

  1005 Hook Set
Hook Set
MK194654-4
Available to backorder
Hook Set
£8.08 £6.73

  1006 Battery Protector
Battery Protector
MK194649-7
Available to backorder
Battery Protector
£17.84 £14.87

  1008 Battery Set
Battery Set
MK197606-4
Available to backorder
Battery Set
£468.53 £390.44


Description

Model No. BDF450

Cordless Driver Drill 13mm

Power Tool Parts Diagrams
