Description

Model No. AM3753

530mm Cordless Lawn Mower

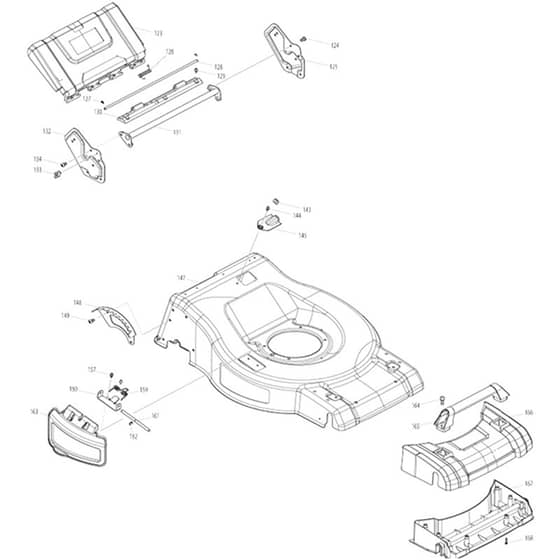

Power Tool 03 Parts Diagrams

Ref. Img. Part No. Details
  123 Caution Label (C10)
Caution Label (C10)
MK8007P8-6
Available to backorder
Caution Label (C10)
£0.48 £0.40

  124 Hex.Socket Button Head Bolt (Refs 134 | 149)
Hex.Socket Button Head Bolt (Refs 134 | 149)
MK265B20-5
Available to backorder
Hex.Socket Button Head Bolt (Refs 134 | 149)
£0.48 £0.40

  125 Handle Bracket L
Handle Bracket L
MK347579-3
Available to backorder
Handle Bracket L
£9.56 £7.97

  126 Torsion Spring 8
Torsion Spring 8
MK233597-6
Available to backorder
Torsion Spring 8
£0.74 £0.62

  127 Stop Ring E-5
Stop Ring E-5
MK961018-5
Available to backorder
Stop Ring E-5
£0.48 £0.40

  128 Rod 6
Rod 6
MK327418-3
Available to backorder
Rod 6
£1.92 £1.60

  129 H.S.H.Bolt M5x12 With Wr (Refs 144 | 157)
H.S.H.Bolt M5x12 With Wr (Refs 144 | 157)
MK922213-2
Available to backorder
H.S.H.Bolt M5x12 With Wr (Refs 144 | 157)
£0.58 £0.48

  130 Rear Flap Holder Plate
Rear Flap Holder Plate
MK459877-4
Available to backorder
Rear Flap Holder Plate
£2.88 £2.40

  131 Rear Grip
Rear Grip
MK162692-4
Available to backorder
Rear Grip
£10.92 £9.10

  132 Handle Bracket R
Handle Bracket R
MK347578-5
Available to backorder
Handle Bracket R
£9.56 £7.97

  133 Clamp
Clamp
MK451825-9
Available to backorder
Clamp
£0.58 £0.48

  135 Tension Spring 16
Tension Spring 16
MK232628-8
Available to backorder
Tension Spring 16
£5.34 £4.45

  136 Connecting Rod
Connecting Rod
MK347580-8
Available to backorder
Connecting Rod
£30.72 £25.60

  137 Flat Washer 6
Flat Washer 6
MK941151-9
Available to backorder
Flat Washer 6
£0.48 £0.40

  138 Hex. Lock Nut M6-10
Hex. Lock Nut M6-10
MK252014-7
Available to backorder
Hex. Lock Nut M6-10
£0.74 £0.62

  139 Flat Washer 8
Flat Washer 8
MK267216-2
Available to backorder
Flat Washer 8
£0.74 £0.62

  142 Flat Washer 8
Flat Washer 8
MK253762-1
Available to backorder
Flat Washer 8
£1.44 £1.20

  143 Grommet
Grommet
MK422526-6
Available to backorder
Grommet
£0.82 £0.68

  145 Lead Cover
Lead Cover
MK459880-5
Available to backorder
Lead Cover
£1.10 £0.92

  146 Polyolefin Tube
Polyolefin Tube
MK683A20-1
Available to backorder
Polyolefin Tube
£0.48 £0.40

  147 Deck
Deck
MK347559-9
Available to backorder
Deck
£199.02 £165.85

  148 Height Adjust Plate
Height Adjust Plate
MK347582-4
Available to backorder
Height Adjust Plate
£5.46 £4.55

  150 Hex. Socket Head Bolt M6x12
Hex. Socket Head Bolt M6x12
MK922311-2
Available to backorder
Hex. Socket Head Bolt M6x12
£0.74 £0.62

  151 Rear Shaft Holder Cover
Rear Shaft Holder Cover
MK313290-9
Available to backorder
Rear Shaft Holder Cover
£2.46 £2.05

  159 Torsion Spring 9
Torsion Spring 9
MK232567-2
Available to backorder
Torsion Spring 9
£1.36 £1.13

  160 Side Discharge Plate
Side Discharge Plate
MK347584-0
Available to backorder
Side Discharge Plate
£1.64 £1.37

  161 Rod 8
Rod 8
MK327420-6
Available to backorder
Rod 8
£1.24 £1.03

  162 Stop Ring E-7
Stop Ring E-7
MK961013-5
Available to backorder
Stop Ring E-7
£0.47 £0.39

  163 Side Discharge Cover
Side Discharge Cover
MK459886-3
Available to backorder
Side Discharge Cover
£4.10 £3.42

  164 Hex. Socket Head Bolt M8x25
Hex. Socket Head Bolt M8x25
MK922441-9
Available to backorder
Hex. Socket Head Bolt M8x25
£0.48 £0.40

  165 Front Grip
Front Grip
MK459870-8
Available to backorder
Front Grip
£6.28 £5.23

  167 Deck Under Cover
Deck Under Cover
MK459872-4
Available to backorder
Deck Under Cover
£17.20 £14.33

  168 Tapping Screw 4x20
Tapping Screw 4x20
MK266424-2
Available to backorder
Tapping Screw 4x20
£0.48 £0.40
