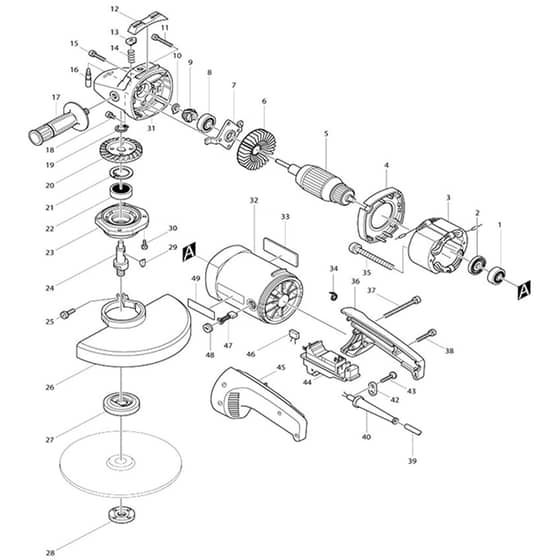

Makita 9029 - Disc Grinder 230mm - Power Tool Diagram

Makita 9029 - Disc Grinder 230mm - Power Tool Diagram
Makita 9029 - Disc Grinder 230mm - Power Tool Diagram

Description

Model No. 9029

Disc Grinder 230mm

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Ball Bearing 6200Ddw
Ball Bearing 6200Ddw
MK211087-9
Available to backorder
Ball Bearing 6200Ddw
£8.96 £7.47

  2 Insulation Washer
Insulation Washer
MK681630-2
Available to backorder
Insulation Washer
£0.48 £0.40

  2 Receptacle (C10)
Receptacle (C10)
MK654098-5
Available to backorder
Receptacle (C10)
£0.54 £0.45

  4 Baffle Plate S
Baffle Plate S
MK415647-1
Available to backorder
Baffle Plate S
£3.62 £3.02

  6 Fan 80
Fan 80
MK241859-8
Available to backorder
Fan 80
£11.26 £9.38

  7 Bearing Retainer 57
Bearing Retainer 57
MK285672-4
Available to backorder
Bearing Retainer 57
£6.52 £5.43

  8 Ball Bearing 6301Ddw
Ball Bearing 6301Ddw
MK211132-0
Available to backorder
Ball Bearing 6301Ddw
£9.24 £7.70

  9 Spiral Bevel Gear 12
Spiral Bevel Gear 12
MK221398-4
Available to backorder
Spiral Bevel Gear 12
£18.56 £15.47

  10 Retaining Ring S-9
Retaining Ring S-9
MK961005-4
Available to backorder
Retaining Ring S-9
£0.48 £0.40

  11 Pan Head Screw M5x40
Pan Head Screw M5x40
MK911263-2
Available to backorder
Pan Head Screw M5x40
£0.58 £0.48

  13 Pin Cap
Pin Cap
MK414990-5
Available to backorder
Pin Cap
£1.32 £1.10

  14 Compression Spring 12
Compression Spring 12
MK233031-6
Available to backorder
Compression Spring 12
£0.48 £0.40

  15 Hex. Socket Head Bolt M5x20 (Alt.)
Hex. Socket Head Bolt M5x20 (Alt.)
MK266464-0
Available to backorder
Hex. Socket Head Bolt M5x20 (Alt.)
£0.86 £0.72

  16 Pin 6
Pin 6
MK256431-3
Available to backorder
Pin 6
£2.32 £1.93

  17 Grip 36 Complete
Grip 36 Complete
MK152492-0
Available to backorder
Grip 36 Complete
£4.38 £3.65

  18 Hex.Socket Head Bolt M5x10
Hex.Socket Head Bolt M5x10
MK265976-0
Available to backorder
Hex.Socket Head Bolt M5x10
£0.86 £0.72

  19 Retaining Ring S-17
Retaining Ring S-17
MK961057-5
Available to backorder
Retaining Ring S-17
£0.48 £0.40

  20 Spiral Bevel Gear 50
Spiral Bevel Gear 50
MK221378-0
Available to backorder
Spiral Bevel Gear 50
£41.76 £34.80

  21 Retaining Ring R-40
Retaining Ring R-40
MK962157-4
Available to backorder
Retaining Ring R-40
£1.32 £1.10

  22 Ball Bearing 6203Ddw
Ball Bearing 6203Ddw
MK211278-2
Available to backorder
Ball Bearing 6203Ddw
£9.54 £7.95

  23 Bearing Box
Bearing Box
MK316399-6
Available to backorder
Bearing Box
£18.78 £15.65

  25 Pan Head Screw M8x30
Pan Head Screw M8x30
MK251383-3
Available to backorder
Pan Head Screw M8x30
£0.86 £0.72

  28 Lock Nut 14-45
Lock Nut 14-45
MK224543-0
In stock
Lock Nut 14-45
£2.21 £1.84

  28 Lock Nut Din x
Lock Nut Din x
MK192567-3
Available to backorder
Lock Nut Din x
£11.72 £9.77

  29 Woodruff Key 4
Woodruff Key 4
MK254001-2
Available to backorder
Woodruff Key 4
£0.74 £0.62

  30 Pan Head Screw M5x16
Pan Head Screw M5x16
MK911223-4
Available to backorder
Pan Head Screw M5x16
£0.48 £0.40

  31 Needle Bearing 1012 (C10)
Needle Bearing 1012 (C10)
MK212063-6
Available to backorder
Needle Bearing 1012 (C10)
£4.62 £3.85

  31 Gear Housing
Gear Housing
MK159469-6
Available to backorder
Gear Housing
£72.80 £60.67

  32 Brush Holder (C10)
Brush Holder (C10)
MK643705-5
Available to backorder
Brush Holder (C10)
£11.88 £9.90

  32 Motor Housing x
Motor Housing x
MK182815-8
Available to backorder
Motor Housing x
£71.06 £59.22

  32 Brush Holder (Alt.) (C11)
Brush Holder (Alt.) (C11)
MK643707-1
Available to backorder
Brush Holder (Alt.) (C11)
£5.06 £4.22

  34 Band
Band
MK687010-0
Available to backorder
Band
£1.32 £1.10

  36 Handle Set S
Handle Set S
MK182824-7
Available to backorder
Handle Set S
£45.94 £38.28

  37 Pan Head Screw M6x85
Pan Head Screw M6x85
MK265016-4
Available to backorder
Pan Head Screw M6x85
£2.18 £1.82

  38 Pan Head Screw M4x25
Pan Head Screw M4x25
MK911148-2
Available to backorder
Pan Head Screw M4x25
£0.48 £0.40

  38 Tapping Screw 4x25 x
Tapping Screw 4x25 x
MK265999-8
Available to backorder
Tapping Screw 4x25 x
£0.48 £0.40

  40 Cord Guard 8-90
Cord Guard 8-90
MK682503-2
Available to backorder
Cord Guard 8-90
£1.32 £1.10

  42 Cord Clamp
Cord Clamp
MK687063-9
Available to backorder
Cord Clamp
£0.48 £0.40

  43 Tapping Screw 4x18 (Alt.)
Tapping Screw 4x18 (Alt.)
MK265995-6
Available to backorder
Tapping Screw 4x18 (Alt.)
£0.48 £0.40

  46 Noise Suppressor (Alt.)
Noise Suppressor (Alt.)
MK645088-9
Available to backorder
Noise Suppressor (Alt.)
£1.16 £0.97

  47 A.C. Carbon Brush Cb-204
A.C. Carbon Brush Cb-204
MK191957-7
Available to backorder
A.C. Carbon Brush Cb-204
£8.08 £6.73

  48 Brush Holder Cap 7-18
Brush Holder Cap 7-18
MK643700-5
Available to backorder
Brush Holder Cap 7-18
£0.86 £0.72

  902 Super Flange (F02)
Super Flange (F02)
MK192227-7
Available to backorder
Super Flange (F02)
£22.62 £18.85

  906 Spiral Bevel Gear Set (B06)
Spiral Bevel Gear Set (B06)
MK182942-1
Available to backorder
Spiral Bevel Gear Set (B06)
£53.16 £44.30


Description

Model No. 9029

Disc Grinder 230mm

Power Tool Parts Diagrams
