Description

Model No. 9027S

Disc Grinder 180mm

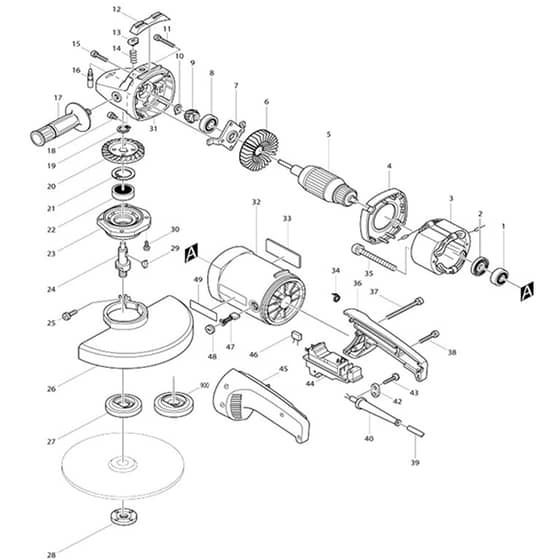

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Ball Bearing 6200Ddw
Ball Bearing 6200Ddw
MK211087-9
Available to backorder
Ball Bearing 6200Ddw
£8.96 £7.47

  2 Insulation Washer
Insulation Washer
MK681630-2
Available to backorder
Insulation Washer
£0.48 £0.40

  2 Receptacle (C10)
Receptacle (C10)
MK654098-5
Available to backorder
Receptacle (C10)
£0.54 £0.45

  4 Baffle Plate S
Baffle Plate S
MK415647-1
Available to backorder
Baffle Plate S
£3.62 £3.02

  6 Fan 80
Fan 80
MK241859-8
Available to backorder
Fan 80
£11.26 £9.38

  7 Bearing Retainer 57
Bearing Retainer 57
MK285672-4
Available to backorder
Bearing Retainer 57
£6.52 £5.43

  8 Ball Bearing 6301Ddw
Ball Bearing 6301Ddw
MK211132-0
Available to backorder
Ball Bearing 6301Ddw
£9.24 £7.70

  9 Spiral Bevel Gear 15
Spiral Bevel Gear 15
MK226701-4
Available to backorder
Spiral Bevel Gear 15
£21.72 £18.10

  10 Retaining Ring (Ext) S-9
Retaining Ring (Ext) S-9
MK961005-4
Available to backorder
Retaining Ring (Ext) S-9
£0.48 £0.40

  11 Pan Head Screw M5x40 Wr
Pan Head Screw M5x40 Wr
MK911263-2
Available to backorder
Pan Head Screw M5x40 Wr
£0.58 £0.48

  13 Pin Cap
Pin Cap
MK414990-5
Available to backorder
Pin Cap
£1.32 £1.10

  14 Compression Spring 12
Compression Spring 12
MK233031-6
Available to backorder
Compression Spring 12
£0.48 £0.40

  15 Hex. Socket Head Bolt M5x20 (Alt.)
Hex. Socket Head Bolt M5x20 (Alt.)
MK266464-0
Available to backorder
Hex. Socket Head Bolt M5x20 (Alt.)
£0.86 £0.72

  16 Shoulder Pin 6
Shoulder Pin 6
MK256431-3
Available to backorder
Shoulder Pin 6
£2.32 £1.93

  17 Grip 36 Complete
Grip 36 Complete
MK152492-0
Available to backorder
Grip 36 Complete
£4.38 £3.65

  18 Hex. Socket Head Bolt M5x10
Hex. Socket Head Bolt M5x10
MK265976-0
Available to backorder
Hex. Socket Head Bolt M5x10
£0.86 £0.72

  19 Retaining Ring (Ext) S-17
Retaining Ring (Ext) S-17
MK961057-5
Available to backorder
Retaining Ring (Ext) S-17
£0.48 £0.40

  20 Spiral Bevel Gear 50
Spiral Bevel Gear 50
MK221389-5
Available to backorder
Spiral Bevel Gear 50
£54.06 £45.05

  21 Retaining Ring (Int) R-40
Retaining Ring (Int) R-40
MK962157-4
Available to backorder
Retaining Ring (Int) R-40
£1.32 £1.10

  22 Ball Bearing 6203Ddw
Ball Bearing 6203Ddw
MK211278-2
Available to backorder
Ball Bearing 6203Ddw
£9.54 £7.95

  23 Bearing Box
Bearing Box
MK316399-6
Available to backorder
Bearing Box
£18.78 £15.65

  25 Pan Head Screw M8x30
Pan Head Screw M8x30
MK251383-3
Available to backorder
Pan Head Screw M8x30
£0.86 £0.72

  27 Inner Flange 47 Assembly
Inner Flange 47 Assembly
MK122444-5
Available to backorder
Inner Flange 47 Assembly
£24.02 £20.02

  28 Lock Nut 14-45
Lock Nut 14-45
MK224543-0
In stock
Lock Nut 14-45
£2.21 £1.84

  28 Lock Nut Set x
Lock Nut Set x
MK192567-3
Available to backorder
Lock Nut Set x
£11.72 £9.77

  29 Woodruff Key 4
Woodruff Key 4
MK254001-2
Available to backorder
Woodruff Key 4
£0.74 £0.62

  30 Pan Head Screw M5x16 Wr
Pan Head Screw M5x16 Wr
MK911223-4
Available to backorder
Pan Head Screw M5x16 Wr
£0.48 £0.40

  31 Gear Housing Complete
Gear Housing Complete
MK159469-6
Available to backorder
Gear Housing Complete
£72.80 £60.67

  31 Needle Bearing 1012 (C10)
Needle Bearing 1012 (C10)
MK212063-6
Available to backorder
Needle Bearing 1012 (C10)
£4.62 £3.85

  32 Brush Holder 7-18 (Alt.) (C11)
Brush Holder 7-18 (Alt.) (C11)
MK643707-1
Available to backorder
Brush Holder 7-18 (Alt.) (C11)
£5.06 £4.22

  32 Motor Housing Set x (INC. 49)
Motor Housing Set x (INC. 49)
MK182815-8
Available to backorder
Motor Housing Set x (INC. 49)
£71.06 £59.22

  32 Brush Holder (C10)
Brush Holder (C10)
MK643705-5
Available to backorder
Brush Holder (C10)
£11.88 £9.90

  34 Band
Band
MK687010-0
Available to backorder
Band
£1.32 £1.10

  36 Handle Set S (INC. 45)
Handle Set S (INC. 45)
MK182824-7
Available to backorder
Handle Set S (INC. 45)
£45.94 £38.28

  37 Pan Head Screw M6x85
Pan Head Screw M6x85
MK265016-4
Available to backorder
Pan Head Screw M6x85
£2.18 £1.82

  38 Binding Head Tapping Screw 4x2
Binding Head Tapping Screw 4x2
MK265999-8
Available to backorder
Binding Head Tapping Screw 4x2
£0.48 £0.40

  38 Pan Head Screw M4x25 Wr
Pan Head Screw M4x25 Wr
MK911148-2
Available to backorder
Pan Head Screw M4x25 Wr
£0.48 £0.40

  40 Cord Guard 8
Cord Guard 8
MK682503-2
Available to backorder
Cord Guard 8
£1.32 £1.10

  42 Strain Relief
Strain Relief
MK687063-9
Available to backorder
Strain Relief
£0.48 £0.40

  43 Binding Head Tapping Screw 4x1
Binding Head Tapping Screw 4x1
MK265995-6
Available to backorder
Binding Head Tapping Screw 4x1
£0.48 £0.40

  46 Noise Suppressor (Alt.)
Noise Suppressor (Alt.)
MK645088-9
Available to backorder
Noise Suppressor (Alt.)
£1.16 £0.97

  47 Carbon Brush Set
Carbon Brush Set
MK191957-7
Available to backorder
Carbon Brush Set
£8.08 £6.73

  48 Holder Cap 7-18
Holder Cap 7-18
MK643700-5
Available to backorder
Holder Cap 7-18
£0.86 £0.72

  51 Resistor Assembly 200/220/240V
Resistor Assembly 200/220/240V
MK539100-4
Available to backorder
Resistor Assembly 200/220/240V
£18.78 £15.65

  902 Inner Flange 47 Set (F02)
Inner Flange 47 Set (F02)
MK192227-7
Available to backorder
Inner Flange 47 Set (F02)
£22.62 £18.85

  905 Lead Assembly (E05)
Lead Assembly (E05)
MK536011-4
Available to backorder
Lead Assembly (E05)
£2.02 £1.68

  906 Spiral Bevel Gear Set (B06)
Spiral Bevel Gear Set (B06)
MK182943-9
Available to backorder
Spiral Bevel Gear Set (B06)
£53.16 £44.30

  906 Lead Assembly (E06)
Lead Assembly (E06)
MK536012-2
Available to backorder
Lead Assembly (E06)
£2.02 £1.68

  907 Insulated Splice Fvc-1.25 (E07)
Insulated Splice Fvc-1.25 (E07)
MK654552-9
Available to backorder
Insulated Splice Fvc-1.25 (E07)
£4.04 £3.37


Description

Model No. 9027S

Disc Grinder 180mm

Power Tool Parts Diagrams
