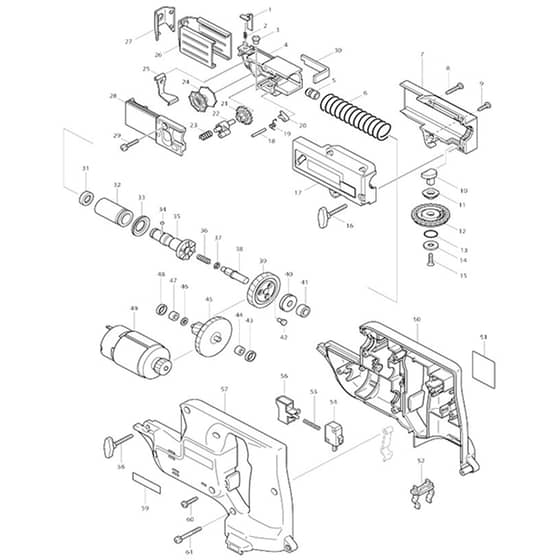

Makita 6835D - Cordless Auto Feed Screwdriver - Power Tool Diagram

Makita 6835D - Cordless Auto Feed Screwdriver - Power Tool Diagram
Makita 6835D - Cordless Auto Feed Screwdriver - Power Tool Diagram

Description

Model No. 6835D

Cordless Auto Feed Screwdriver

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Lever
Lever
MK344625-3
Available to backorder
Lever
£0.86 £0.72

  2 Compression Spring 2
Compression Spring 2
MK233211-4
Available to backorder
Compression Spring 2
£0.48 £0.40

  3 Pin 6
Pin 6
MK256451-7
Available to backorder
Pin 6
£1.44 £1.20

  4 Feeder Box
Feeder Box
MK416500-4
Available to backorder
Feeder Box
£4.04 £3.37

  4 Feeder Box <
Feeder Box <
MK412962-4
Available to backorder
Feeder Box <
£7.64 £6.37

  5 Sleeve 5 S
Sleeve 5 S
MK257685-5
Available to backorder
Sleeve 5 S
£3.04 £2.53

  6 Compression Spring 21
Compression Spring 21
MK233209-1
Available to backorder
Compression Spring 21
£1.44 £1.20

  7 Casing Set
Casing Set
MK182994-2
Available to backorder
Casing Set
£13.26 £11.05

  7 Indication Label (C10)
Indication Label (C10)
MK818553-3
Available to backorder
Indication Label (C10)
£0.58 £0.48

  7 Indication Label (C30)
Indication Label (C30)
MK818843-4
Available to backorder
Indication Label (C30)
£0.58 £0.48

  7 Casing Set S
Casing Set S
MK188211-8
Available to backorder
Casing Set S
£18.78 £15.65

  7 Indication Label (C20)
Indication Label (C20)
MK816282-2
Available to backorder
Indication Label (C20)
£0.58 £0.48

  8 Tapping Screw 4x20
Tapping Screw 4x20
MK266045-0
Available to backorder
Tapping Screw 4x20
£0.48 £0.40

  9 Tapping Screw 4x12
Tapping Screw 4x12
MK266020-6
Available to backorder
Tapping Screw 4x12
£0.48 £0.40

  10 Shifter Pin
Shifter Pin
MK310091-6
Available to backorder
Shifter Pin
£8.66 £7.22

  11 Sleeve 8
Sleeve 8
MK257686-3
Available to backorder
Sleeve 8
£3.04 £2.53

  12 Dial 42
Dial 42
MK417056-0
Available to backorder
Dial 42
£1.44 £1.20

  13 O Ring 11 (Alt.)
O Ring 11 (Alt.)
MK213105-9
Available to backorder
O Ring 11 (Alt.)
£0.48 £0.40

  14 Flat Washer 6
Flat Washer 6
MK267201-5
Available to backorder
Flat Washer 6
£1.60 £1.33

  15 Countersunk Head Screw M4x12
Countersunk Head Screw M4x12
MK912117-6
Available to backorder
Countersunk Head Screw M4x12
£0.48 £0.40

  16 Thumb Screw M4x28 <
Thumb Screw M4x28 <
MK265779-2
Available to backorder
Thumb Screw M4x28 <
£1.88 £1.57

  18 Pin 3
Pin 3
MK256158-5
Available to backorder
Pin 3
£0.74 £0.62

  19 Torsion Spring 4
Torsion Spring 4
MK231636-6
Available to backorder
Torsion Spring 4
£0.74 £0.62

  20 Stopper
Stopper
MK310062-3
Available to backorder
Stopper
£4.48 £3.73

  21 Spur Gear 16
Spur Gear 16
MK226344-2
Available to backorder
Spur Gear 16
£1.44 £1.20

  22 Ratchet Arm Complete
Ratchet Arm Complete
MK152580-3
Available to backorder
Ratchet Arm Complete
£18.78 £15.65

  23 Compression Spring 6
Compression Spring 6
MK233212-2
Available to backorder
Compression Spring 6
£0.48 £0.40

  24 Wheel
Wheel
MK416518-5
Available to backorder
Wheel
£2.46 £2.05

  25 Dust Cover
Dust Cover
MK162201-9
Available to backorder
Dust Cover
£16.10 £13.42

  25 Dust Cover >
Dust Cover >
MK162934-6
Available to backorder
Dust Cover >
£5.88 £4.90

  26 Stopper Base
Stopper Base
MK344628-7
Available to backorder
Stopper Base
£6.64 £5.53

  27 Cap
Cap
MK421617-0
Available to backorder
Cap
£2.02 £1.68

  28 Box Cover Complete
Box Cover Complete
MK152581-1
Available to backorder
Box Cover Complete
£4.20 £3.50

  29 Pan Head Screw M4x18
Pan Head Screw M4x18
MK911133-5
Available to backorder
Pan Head Screw M4x18
£0.48 £0.40

  30 Plate
Plate
MK344626-1
Available to backorder
Plate
£2.32 £1.93

  31 Dust Cover
Dust Cover
MK421467-3
Available to backorder
Dust Cover
£1.16 £0.97

  32 Plane Bearing 14
Plane Bearing 14
MK214168-8
Available to backorder
Plane Bearing 14
£6.94 £5.78

  33 Ring 15
Ring 15
MK421618-8
Available to backorder
Ring 15
£0.58 £0.48

  34 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  35 Spindle Complete S
Spindle Complete S
MK153741-8
Available to backorder
Spindle Complete S
£27.74 £23.12

  36 Compression Spring 8 S
Compression Spring 8 S
MK233393-2
Available to backorder
Compression Spring 8 S
£0.86 £0.72

  36 Compression Spring 5
Compression Spring 5
MK233096-8
Available to backorder
Compression Spring 5
£0.74 £0.62

  37 Flat Washer 8 S
Flat Washer 8 S
MK267277-2
Available to backorder
Flat Washer 8 S
£0.86 £0.72

  39 Gear Complete S
Gear Complete S
MK153737-9
Available to backorder
Gear Complete S
£23.68 £19.73

  40 Thrust Needle Bearing 821
Thrust Needle Bearing 821
MK212042-4
Available to backorder
Thrust Needle Bearing 821
£8.54 £7.12

  41 Plane Bearing 8
Plane Bearing 8
MK214028-4
Available to backorder
Plane Bearing 8
£1.32 £1.10

  42 Shoulder Pin 4 S
Shoulder Pin 4 S
MK256467-2
Available to backorder
Shoulder Pin 4 S
£1.44 £1.20

  43 Rubber Sleeve 10
Rubber Sleeve 10
MK165115-1
Available to backorder
Rubber Sleeve 10
£3.04 £2.53

  44 Plane Bearing 5
Plane Bearing 5
MK214017-9
Available to backorder
Plane Bearing 5
£0.58 £0.48

  45 Gear Complete 16-49
Gear Complete 16-49
MK226813-3
Available to backorder
Gear Complete 16-49
£49.12 £40.93

  46 Flat Washer 5
Flat Washer 5
MK253811-4
Available to backorder
Flat Washer 5
£0.48 £0.40

  49 Dc Motor 12V
Dc Motor 12V
MK629677-8
Available to backorder
Dc Motor 12V
£83.48 £69.57

  49 Spur Gear 16 (C10)
Spur Gear 16 (C10)
MK226287-8
Available to backorder
Spur Gear 16 (C10)
£2.32 £1.93

  49 O Ring 14 (Alt.) (C20)
O Ring 14 (Alt.) (C20)
MK213162-7
Available to backorder
O Ring 14 (Alt.) (C20)
£0.74 £0.62

  50 Housing Set <
Housing Set <
MK183931-9
Available to backorder
Housing Set <
£31.06 £25.88

  51 Name Plate 6835D
Name Plate 6835D
MK851897-8
Available to backorder
Name Plate 6835D
£0.86 £0.72

  52 Battery Holder
Battery Holder
MK643909-9
Available to backorder
Battery Holder
£4.34 £3.62

  54 Switch V-15-3A6
Switch V-15-3A6
MK651891-8
Available to backorder
Switch V-15-3A6
£3.34 £2.78

  55 Compression Spring 4
Compression Spring 4
MK233105-3
Available to backorder
Compression Spring 4
£0.48 £0.40

  56 Switch Lever
Switch Lever
MK415478-8
Available to backorder
Switch Lever
£1.16 £0.97

  59 Makita Label
Makita Label
MK819080-3
Available to backorder
Makita Label
£0.74 £0.62

  60 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  61 Pan Head Screw M4x22
Pan Head Screw M4x22
MK911143-2
Available to backorder
Pan Head Screw M4x22
£0.48 £0.40

  901 Hook (A01)
Hook (A01)
MK281213-4
Available to backorder
Hook (A01)
£4.32 £3.60

  902 Set Plate (A02)
Set Plate (A02)
MK343579-1
Available to backorder
Set Plate (A02)
£1.32 £1.10

  902 Stopper Base Complete (B02)
Stopper Base Complete (B02)
MK152676-0
Available to backorder
Stopper Base Complete (B02)
£15.02 £12.52

  903 Battery Cover (A03)
Battery Cover (A03)
MK414938-7
Available to backorder
Battery Cover (A03)
£0.48 £0.40

  905 Latch (C10)
Latch (C10)
MK417075-6
Available to backorder
Latch (C10)
£7.24 £6.03

  906 Battery 1233 Set (A06A)
Battery 1233 Set (A06A)
MK192698-8
Available to backorder
Battery 1233 Set (A06A)
£88.20 £73.50

  906 Battery 1234 Set (A06B)
Battery 1234 Set (A06B)
MK193100-4
Available to backorder
Battery 1234 Set (A06B)
£130.66 £108.88


Description

Model No. 6835D

Cordless Auto Feed Screwdriver

Power Tool Parts Diagrams
