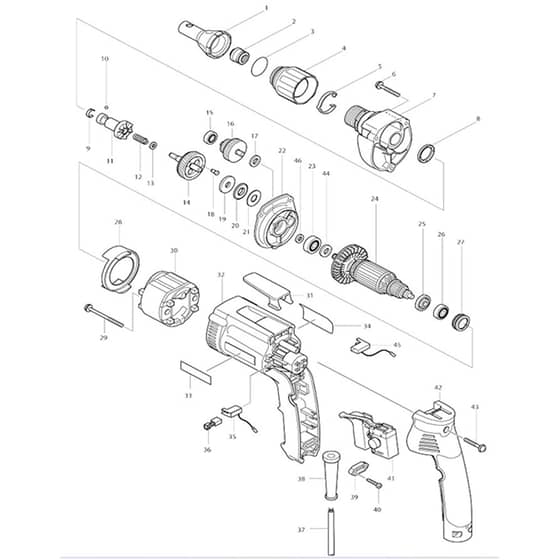

Makita 6823 - Drywall Screwdriver - Power Tool Diagram

Makita 6823 - Drywall Screwdriver - Power Tool Diagram
Makita 6823 - Drywall Screwdriver - Power Tool Diagram

Description

Model No. 6823

Drywall Screwdriver

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Locator Complete
Locator Complete
MK151760-8
Available to backorder
Locator Complete
£5.20 £4.33

  2 Dust Seal Ring
Dust Seal Ring
MK421631-6
Available to backorder
Dust Seal Ring
£1.44 £1.20

  3 O Ring 22 (Alt.)
O Ring 22 (Alt.)
MK213373-4
Available to backorder
O Ring 22 (Alt.)
£1.32 £1.10

  4 Lock Ring (Alt.)
Lock Ring (Alt.)
MK455428-1
Available to backorder
Lock Ring (Alt.)
£1.60 £1.33

  4 Lock Ring
Lock Ring
MK416994-3
Available to backorder
Lock Ring
£2.60 £2.17

  5 Leaf Spring
Leaf Spring
MK232154-7
Available to backorder
Leaf Spring
£3.04 £2.53

  6 Tapping Screw 4x30
Tapping Screw 4x30
MK266050-7
Available to backorder
Tapping Screw 4x30
£0.58 £0.48

  7 Gear Housing Complete <
Gear Housing Complete <
MK154452-8
Available to backorder
Gear Housing Complete <
£17.92 £14.93

  8 Ring 20 (Alt.)
Ring 20 (Alt.)
MK421766-3
Available to backorder
Ring 20 (Alt.)
£0.74 £0.62

  9 Leaf Spring
Leaf Spring
MK232050-9
Available to backorder
Leaf Spring
£0.58 £0.48

  10 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  11 Spindle Complete
Spindle Complete
MK151788-6
Available to backorder
Spindle Complete
£25.28 £21.07

  12 Compression Spring 8
Compression Spring 8
MK233257-0
Available to backorder
Compression Spring 8
£0.58 £0.48

  13 Flat Washer 8
Flat Washer 8
MK267202-3
Available to backorder
Flat Washer 8
£0.58 £0.48

  14 Gear Complete
Gear Complete
MK151789-4
Available to backorder
Gear Complete
£23.68 £19.73

  15 Ball Bearing 606
Ball Bearing 606
MK211014-6
Available to backorder
Ball Bearing 606
£8.08 £6.73

  15 Ball Bearing 606Zz (Alt.)
Ball Bearing 606Zz (Alt.)
MK211012-0
Available to backorder
Ball Bearing 606Zz (Alt.)
£12.86 £10.72

  16 Gear Complete 17-35
Gear Complete 17-35
MK226133-5
Available to backorder
Gear Complete 17-35
£23.68 £19.73

  17 Flat Washer 8
Flat Washer 8
MK267017-8
Available to backorder
Flat Washer 8
£1.32 £1.10

  18 Shoulder Pin 4 (Alt.)
Shoulder Pin 4 (Alt.)
MK256467-2
Available to backorder
Shoulder Pin 4 (Alt.)
£1.44 £1.20

  19 Washer 824
Washer 824
MK216213-5
Available to backorder
Washer 824
£1.44 £1.20

  20 Thrust Needle Cage 821
Thrust Needle Cage 821
MK216415-3
Available to backorder
Thrust Needle Cage 821
£3.34 £2.78

  21 Washer 821
Washer 821
MK216212-7
Available to backorder
Washer 821
£1.16 £0.97

  22 Gear Housing Cover Comple
Gear Housing Cover Comple
MK152910-8
Available to backorder
Gear Housing Cover Comple
£27.74 £23.12

  23 Fan 52 (C10)
Fan 52 (C10)
MK240022-0
Available to backorder
Fan 52 (C10)
£1.60 £1.33

  23 Ball Bearing 608Vv
Ball Bearing 608Vv
MK210007-0
Available to backorder
Ball Bearing 608Vv
£4.20 £3.50

  25 Insulation Washer
Insulation Washer
MK681636-0
Available to backorder
Insulation Washer
£2.02 £1.68

  26 Ball Bearing 607Llb
Ball Bearing 607Llb
MK211021-9
Available to backorder
Ball Bearing 607Llb
£7.80 £6.50

  27 Rubber Ring 19
Rubber Ring 19
MK421479-6
Available to backorder
Rubber Ring 19
£6.22 £5.18

  28 Baffle Plate
Baffle Plate
MK416993-5
Available to backorder
Baffle Plate
£0.86 £0.72

  29 Tapping Screw 4x55
Tapping Screw 4x55
MK266147-2
Available to backorder
Tapping Screw 4x55
£0.74 £0.62

  30 Field 220-240V
Field 220-240V
MK633443-7
Available to backorder
Field 220-240V
£9.98 £8.32

  31 Hook x
Hook x
MK417625-7
Available to backorder
Hook x
£2.18 £1.82

  32 Motor Housing < (INC. 23 25 26 44)
Motor Housing < (INC. 23 25 26 44)
MK450718-7
Available to backorder
Motor Housing < (INC. 23 25 26 44)
£8.24 £6.87

  32 Motor Housing
Motor Housing
MK183285-4
Available to backorder
Motor Housing
£14.44 £12.03

  33 Makita Label
Makita Label
MK819063-3
Available to backorder
Makita Label
£1.16 £0.97

  34 Name Plate 6823 (Alt.)
Name Plate 6823 (Alt.)
MK850487-4
Available to backorder
Name Plate 6823 (Alt.)
£1.32 £1.10

  35 Brush Holder
Brush Holder
MK643960-9
Available to backorder
Brush Holder
£5.94 £4.95

  36 Carbon Brush Cb-419
Carbon Brush Cb-419
MK191962-4
Available to backorder
Carbon Brush Cb-419
£5.68 £4.73

  36 Carbon Brush Set Cb-419 (Alt.)
Carbon Brush Set Cb-419 (Alt.)
MK195015-1
Available to backorder
Carbon Brush Set Cb-419 (Alt.)
£4.92 £4.10

  37 Power Supply Cord 1.0-2-4.0
Power Supply Cord 1.0-2-4.0
MK695034-2
Available to backorder
Power Supply Cord 1.0-2-4.0
£17.20 £14.33

  38 Cord Guard 8
Cord Guard 8
MK682559-5
Available to backorder
Cord Guard 8
£0.86 £0.72

  39 Strain Relief (Alt.)
Strain Relief (Alt.)
MK687124-5
Available to backorder
Strain Relief (Alt.)
£0.48 £0.40

  39 Strain Relief
Strain Relief
MK687052-4
Available to backorder
Strain Relief
£0.74 £0.62

  40 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  41 Rubber Pin 4 (C10)
Rubber Pin 4 (C10)
MK263002-9
Available to backorder
Rubber Pin 4 (C10)
£0.48 £0.40

  41 Switch C3Ma-2L
Switch C3Ma-2L
MK651978-6
Available to backorder
Switch C3Ma-2L
£42.62 £35.52

  42 Handle Cover Complete
Handle Cover Complete
MK151961-8
Available to backorder
Handle Cover Complete
£16.04 £13.37

  42 Handle Cover Complete S
Handle Cover Complete S
MK158710-4
Available to backorder
Handle Cover Complete S
£6.06 £5.05

  43 Tapping Screw 4x25
Tapping Screw 4x25
MK265999-8
Available to backorder
Tapping Screw 4x25
£0.48 £0.40

  44 Flat Washer 8
Flat Washer 8
MK253139-0
Available to backorder
Flat Washer 8
£0.48 £0.40

  45 Brush Holder
Brush Holder
MK643961-7
Available to backorder
Brush Holder
£5.94 £4.95

  901 Slide Latch (R.L) Set (C10)
Slide Latch (R.L) Set (C10)
MK182935-8
Available to backorder
Slide Latch (R.L) Set (C10)
£1.54 £1.28

  902 Noise Suppressor (E02)
Noise Suppressor (E02)
MK645253-0
Available to backorder
Noise Suppressor (E02)
£4.62 £3.85

  902 Phillips Insert Bit 2-25 (A02)
Phillips Insert Bit 2-25 (A02)
MK784211-2
Available to backorder
Phillips Insert Bit 2-25 (A02)
£1.22 £1.02

  902 +Bit 2-25 (Alt.) (A02-1)
+Bit 2-25 (Alt.) (A02-1)
MK784261-7
Available to backorder
+Bit 2-25 (Alt.) (A02-1)
£0.48 £0.40

  903 Magnetic Connect Bit 6.35-6 (A03A)
Magnetic Connect Bit 6.35-6 (A03A)
MK784811-8
Available to backorder
Magnetic Connect Bit 6.35-6 (A03A)
£5.32 £4.43


Description

Model No. 6823

Drywall Screwdriver

Power Tool Parts Diagrams
