Description

Model No. 6223D

Cordless Driver Drill

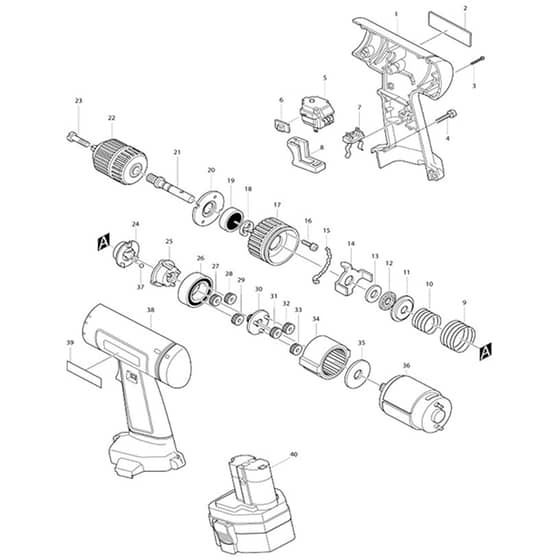

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Housing Set
Housing Set
MK182996-8
Available to backorder
Housing Set
£13.44 £11.20

  3 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  4 Pan Head Screw M4x22
Pan Head Screw M4x22
MK911143-2
Available to backorder
Pan Head Screw M4x22
£0.48 £0.40

  5 Switch (Alt.)
Switch (Alt.)
MK650500-6
Available to backorder
Switch (Alt.)
£44.20 £36.83

  5 Switch C3Ke
Switch C3Ke
MK651909-5
Available to backorder
Switch C3Ke
£32.48 £27.07

  6 Lever
Lever
MK414740-8
Available to backorder
Lever
£2.02 £1.68

  7 Battery Holder
Battery Holder
MK643909-9
Available to backorder
Battery Holder
£4.34 £3.62

  8 Switch Lever
Switch Lever
MK415671-4
Available to backorder
Switch Lever
£1.60 £1.33

  9 Compression Spring 27
Compression Spring 27
MK233044-7
Available to backorder
Compression Spring 27
£1.32 £1.10

  11 Washer 10
Washer 10
MK267705-7
Available to backorder
Washer 10
£2.02 £1.68

  12 Thrust Needle Cage 1023
Thrust Needle Cage 1023
MK216401-4
Available to backorder
Thrust Needle Cage 1023
£1.92 £1.60

  13 Flat Washer 10
Flat Washer 10
MK253180-3
Available to backorder
Flat Washer 10
£0.58 £0.48

  14 Slider
Slider
MK165087-0
Available to backorder
Slider
£2.46 £2.05

  15 Cam Plate
Cam Plate
MK344131-8
Available to backorder
Cam Plate
£1.32 £1.10

  16 Pan Head Screw M3x14
Pan Head Screw M3x14
MK911023-2
Available to backorder
Pan Head Screw M3x14
£0.48 £0.40

  17 Change Ring
Change Ring
MK415515-8
Available to backorder
Change Ring
£3.62 £3.02

  18 Stop Ring E-9
Stop Ring E-9
MK961015-1
Available to backorder
Stop Ring E-9
£0.48 £0.40

  19 Ball Bearing 6000Llb (Alt.)
Ball Bearing 6000Llb (Alt.)
MK211097-6
Available to backorder
Ball Bearing 6000Llb (Alt.)
£6.64 £5.53

  19 Ball Bearing 6000Llb
Ball Bearing 6000Llb
MK211061-7
Available to backorder
Ball Bearing 6000Llb
£8.08 £6.73

  20 Bearing Retainer 14
Bearing Retainer 14
MK285678-2
Available to backorder
Bearing Retainer 14
£1.44 £1.20

  21 Spindle
Spindle
MK322880-7
Available to backorder
Spindle
£11.84 £9.87

  23 - Pan Head Screw M5x22
- Pan Head Screw M5x22
MK251451-2
Available to backorder
- Pan Head Screw M5x22
£1.02 £0.85

  24 Clutch Cam
Clutch Cam
MK223115-8
Available to backorder
Clutch Cam
£3.62 £3.02

  25 Clutch Cam Complete
Clutch Cam Complete
MK153229-8
Available to backorder
Clutch Cam Complete
£17.92 £14.93

  26 Ball Bearing 6805Llb
Ball Bearing 6805Llb
MK211375-4
Available to backorder
Ball Bearing 6805Llb
£19.64 £16.37

  27 Spur Gear 15 (Refs 028 | 029)
Spur Gear 15 (Refs 028 | 029)
MK226284-4
Available to backorder
Spur Gear 15 (Refs 028 | 029)
£1.44 £1.20

  30 Spur Gear 9 Complete
Spur Gear 9 Complete
MK153228-0
Available to backorder
Spur Gear 9 Complete
£7.80 £6.50

  31 Spur Gear 15 (Refs 032 | 033)
Spur Gear 15 (Refs 032 | 033)
MK226283-6
Available to backorder
Spur Gear 15 (Refs 032 | 033)
£0.58 £0.48

  34 Internal Gear 42
Internal Gear 42
MK226285-2
Available to backorder
Internal Gear 42
£13.28 £11.07

  35 Flat Washer 12
Flat Washer 12
MK267067-3
Available to backorder
Flat Washer 12
£0.74 £0.62

  36 Dc Motor <
Dc Motor <
MK629781-3
Available to backorder
Dc Motor <
£17.92 £14.93

  37 Steel Ball 5.6
Steel Ball 5.6
MK216011-7
Available to backorder
Steel Ball 5.6
£0.48 £0.40

  39 Makita Label
Makita Label
MK819063-3
Available to backorder
Makita Label
£1.16 £0.97

  40 Battery 1233 Set
Battery 1233 Set
MK192698-8
Available to backorder
Battery 1233 Set
£88.20 £73.50

  901 +- Bit 2-65 (A01)
+- Bit 2-65 (A01)
MK784636-0
Available to backorder
+- Bit 2-65 (A01)
£0.78 £0.65

  902 Slide Latch Set (C10)
Slide Latch Set (C10)
MK186347-7
Available to backorder
Slide Latch Set (C10)
£1.64 £1.37

  902 Makita Label (C20)
Makita Label (C20)
MK819143-5
Available to backorder
Makita Label (C20)
£0.74 £0.62

  903 Set Plate (A03)
Set Plate (A03)
MK343579-1
Available to backorder
Set Plate (A03)
£1.32 £1.10

  904 Battery Cover (A04)
Battery Cover (A04)
MK414938-7
Available to backorder
Battery Cover (A04)
£0.48 £0.40


Description

Model No. 6223D

Cordless Driver Drill

Power Tool Parts Diagrams
