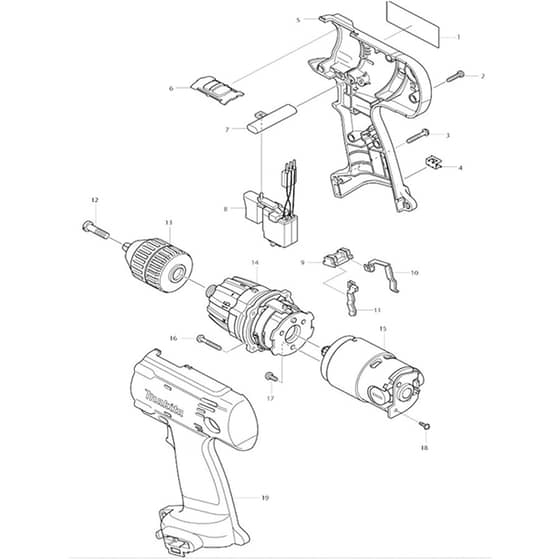

Makita 6216D - Cordless Driver Drill - Power Tool Diagram

Makita 6216D - Cordless Driver Drill - Power Tool Diagram
Makita 6216D - Cordless Driver Drill - Power Tool Diagram

Description

Model No. 6216D

Cordless Driver Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  2 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40

  3 Pan Head Screw M4x22
Pan Head Screw M4x22
MK911143-2
Available to backorder
Pan Head Screw M4x22
£0.48 £0.40

  4 Bit Holder
Bit Holder
MK344391-2
Available to backorder
Bit Holder
£0.48 £0.40

  5 Makita Label (C10)
Makita Label (C10)
MK819063-3
Available to backorder
Makita Label (C10)
£1.16 £0.97

  5 Housing Set < (INC. 19)
Housing Set < (INC. 19)
MK183489-8
Available to backorder
Housing Set < (INC. 19)
£9.98 £8.32

  6 Compression Spring 4 (C10)
Compression Spring 4 (C10)
MK231433-0
Available to backorder
Compression Spring 4 (C10)
£0.48 £0.40

  6 Speed Change Lever Ass'y
Speed Change Lever Ass'y
MK125091-1
Available to backorder
Speed Change Lever Ass'y
£0.86 £0.72

  7 F/R Change Lever
F/R Change Lever
MK416079-5
Available to backorder
F/R Change Lever
£0.74 £0.62

  8 Switch C3La-1A
Switch C3La-1A
MK651939-6
Available to backorder
Switch C3La-1A
£56.48 £47.07

  9 Holder
Holder
MK687085-9
Available to backorder
Holder
£0.74 £0.62

  10 Spring Terminal (+)
Spring Terminal (+)
MK654168-0
Available to backorder
Spring Terminal (+)
£3.34 £2.78

  11 Spring Terminal (-)
Spring Terminal (-)
MK654169-8
Available to backorder
Spring Terminal (-)
£2.60 £2.17

  12 - Flat Head Screw M6x22
- Flat Head Screw M6x22
MK251464-3
Available to backorder
- Flat Head Screw M6x22
£0.48 £0.40

  14 Gear Ass'y x
Gear Ass'y x
MK125105-6
Available to backorder
Gear Ass'y x
£67.02 £55.85

  14 Change Lever (C10)
Change Lever (C10)
MK417381-9
Available to backorder
Change Lever (C10)
£1.32 £1.10

  14 Change Ring (C20)
Change Ring (C20)
MK416630-1
Available to backorder
Change Ring (C20)
£4.34 £3.62

  15 Dc Motor 12V
Dc Motor 12V
MK629733-4
Available to backorder
Dc Motor 12V
£50.72 £42.27

  15 Carbon Brush Cb-430 (C20)
Carbon Brush Cb-430 (C20)
MK191971-3
In stock
Carbon Brush Cb-430 (C20)
£5.57 £4.64

  15 Brush Holder Cap (C30)
Brush Holder Cap (C30)
MK643929-3
Available to backorder
Brush Holder Cap (C30)
£0.74 £0.62

  15 Spur Gear 20 (C10)
Spur Gear 20 (C10)
MK226361-2
Available to backorder
Spur Gear 20 (C10)
£1.74 £1.45

  16 Tapping Screw 4x25
Tapping Screw 4x25
MK265999-8
Available to backorder
Tapping Screw 4x25
£0.48 £0.40

  17 Tapping Screw St 4x8
Tapping Screw St 4x8
MK266134-1
Available to backorder
Tapping Screw St 4x8
£0.48 £0.40

  18 Pan Head Screw M3x8
Pan Head Screw M3x8
MK911006-2
Available to backorder
Pan Head Screw M3x8
£0.48 £0.40

  903 Set Plate (A03)
Set Plate (A03)
MK343579-1
Available to backorder
Set Plate (A03)
£1.32 £1.10

  904 Battery Cover (A04)
Battery Cover (A04)
MK414938-7
Available to backorder
Battery Cover (A04)
£0.48 £0.40

  905 +- Bit 2-45 (A05)
+- Bit 2-45 (A05)
MK784637-8
Available to backorder
+- Bit 2-45 (A05)
£4.26 £3.55

  906 Latch (C10)
Latch (C10)
MK417075-6
Available to backorder
Latch (C10)
£7.24 £6.03

  907 Battery 1234 Set (A07E)
Battery 1234 Set (A07E)
MK193100-4
Available to backorder
Battery 1234 Set (A07E)
£130.66 £108.88

  907 Battery 1235 Set (A07C)
Battery 1235 Set (A07C)
MK193059-5
Available to backorder
Battery 1235 Set (A07C)
£147.00 £122.50


Description

Model No. 6216D

Cordless Driver Drill

Power Tool Parts Diagrams
