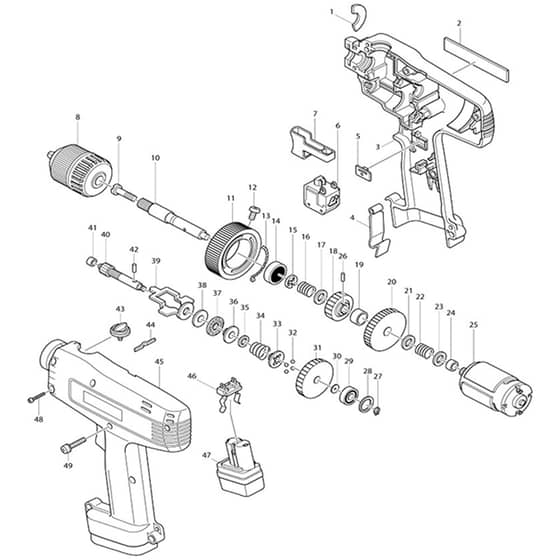

Makita 6200D - Cordless Driver Drill - Power Tool Diagram

Makita 6200D - Cordless Driver Drill - Power Tool Diagram
Makita 6200D - Cordless Driver Drill - Power Tool Diagram

Description

Model No. 6200D

Cordless Driver Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Guide Plate
Guide Plate
MK343421-6
Available to backorder
Guide Plate
£0.58 £0.48

  4 Set Plate
Set Plate
MK343579-1
Available to backorder
Set Plate
£1.32 £1.10

  6 Switch C3Ke
Switch C3Ke
MK651909-5
Available to backorder
Switch C3Ke
£32.48 £27.07

  6 Switch (Alt.)
Switch (Alt.)
MK650500-6
Available to backorder
Switch (Alt.)
£44.20 £36.83

  9 -Pan Head Screw M5x22 (Alt.)
-Pan Head Screw M5x22 (Alt.)
MK265B83-1
Available to backorder
-Pan Head Screw M5x22 (Alt.)
£2.34 £1.95

  9 - Pan Head Screw M5x22
- Pan Head Screw M5x22
MK251451-2
Available to backorder
- Pan Head Screw M5x22
£1.02 £0.85

  10 Spindle
Spindle
MK321995-7
Available to backorder
Spindle
£9.12 £7.60

  11 Change Ring
Change Ring
MK410936-9
Available to backorder
Change Ring
£5.94 £4.95

  12 + Pan Head Screw M5x12
+ Pan Head Screw M5x12
MK251322-3
Available to backorder
+ Pan Head Screw M5x12
£0.58 £0.48

  13 Cam Plate
Cam Plate
MK343410-1
Available to backorder
Cam Plate
£1.32 £1.10

  14 Ball Bearing 6000Llb
Ball Bearing 6000Llb
MK211061-7
Available to backorder
Ball Bearing 6000Llb
£8.08 £6.73

  15 Stop Ring E-9
Stop Ring E-9
MK961015-1
Available to backorder
Stop Ring E-9
£0.48 £0.40

  16 Compression Spring 10
Compression Spring 10
MK231250-8
Available to backorder
Compression Spring 10
£0.48 £0.40

  17 Thin Washer 10
Thin Washer 10
MK253330-0
Available to backorder
Thin Washer 10
£0.48 £0.40

  18 Spur Gear 78
Spur Gear 78
MK221862-5
Available to backorder
Spur Gear 78
£15.02 £12.52

  19 Ring 16
Ring 16
MK257073-6
Available to backorder
Ring 16
£0.74 £0.62

  20 Spur Gear 93
Spur Gear 93
MK226218-7
Available to backorder
Spur Gear 93
£47.22 £39.35

  23 Flat Washer 5
Flat Washer 5
MK253807-5
Available to backorder
Flat Washer 5
£0.48 £0.40

  24 Plane Bearing 5
Plane Bearing 5
MK214017-9
Available to backorder
Plane Bearing 5
£0.58 £0.48

  25 Spur Gear 15 (C10)
Spur Gear 15 (C10)
MK221882-9
Available to backorder
Spur Gear 15 (C10)
£6.22 £5.18

  25 Dc Motor 9.6/10.8V
Dc Motor 9.6/10.8V
MK629605-3
Available to backorder
Dc Motor 9.6/10.8V
£72.80 £60.67

  26 Pin 3
Pin 3
MK256101-4
Available to backorder
Pin 3
£0.58 £0.48

  27 Retaining Ring S-6
Retaining Ring S-6
MK961002-0
Available to backorder
Retaining Ring S-6
£0.48 £0.40

  28 Flat Washer 14
Flat Washer 14
MK253842-3
Available to backorder
Flat Washer 14
£0.48 £0.40

  29 Ball Bearing 626Llb
Ball Bearing 626Llb
MK211016-2
Available to backorder
Ball Bearing 626Llb
£5.64 £4.70

  30 Flat Washer 6
Flat Washer 6
MK253804-1
Available to backorder
Flat Washer 6
£0.48 £0.40

  31 Spur Gear 89
Spur Gear 89
MK226233-1
Available to backorder
Spur Gear 89
£15.32 £12.77

  32 Steel Ball 5.6
Steel Ball 5.6
MK216011-7
Available to backorder
Steel Ball 5.6
£0.48 £0.40

  33 Clutch Cam
Clutch Cam
MK223086-9
Available to backorder
Clutch Cam
£4.62 £3.85

  34 Conical Compr. Spring 16-21
Conical Compr. Spring 16-21
MK231927-5
Available to backorder
Conical Compr. Spring 16-21
£0.74 £0.62

  35 Ring 8
Ring 8
MK257141-5
Available to backorder
Ring 8
£0.58 £0.48

  36 Disc
Disc
MK341902-4
Available to backorder
Disc
£0.58 £0.48

  37 Thrust Needle Cage 1023
Thrust Needle Cage 1023
MK216401-4
Available to backorder
Thrust Needle Cage 1023
£1.92 £1.60

  38 Flat Washer 8
Flat Washer 8
MK253851-2
Available to backorder
Flat Washer 8
£0.58 £0.48

  39 Slider
Slider
MK164840-1
Available to backorder
Slider
£2.18 £1.82

  40 Gear Complete 12-28
Gear Complete 12-28
MK226062-2
Available to backorder
Gear Complete 12-28
£22.98 £19.15

  41 Plane Bearing 4
Plane Bearing 4
MK214019-5
Available to backorder
Plane Bearing 4
£0.58 £0.48

  43 Shifter
Shifter
MK168096-8
Available to backorder
Shifter
£3.46 £2.88

  44 Leaf Spring
Leaf Spring
MK232053-3
Available to backorder
Leaf Spring
£0.48 £0.40

  46 Battery Holder
Battery Holder
MK643909-9
Available to backorder
Battery Holder
£4.34 £3.62

  48 Pan Head Screw M4x35
Pan Head Screw M4x35
MK911163-6
Available to backorder
Pan Head Screw M4x35
£0.48 £0.40

  49 Pan Head Screw M4x22
Pan Head Screw M4x22
MK911143-2
Available to backorder
Pan Head Screw M4x22
£0.48 £0.40

  901 Phillips Bit 2-65 (A01)
Phillips Bit 2-65 (A01)
MK784203-1
Available to backorder
Phillips Bit 2-65 (A01)
£1.32 £1.10

  903 Battery Cover (A03)
Battery Cover (A03)
MK414938-7
Available to backorder
Battery Cover (A03)
£0.48 £0.40


Description

Model No. 6200D

Cordless Driver Drill

Power Tool Parts Diagrams
