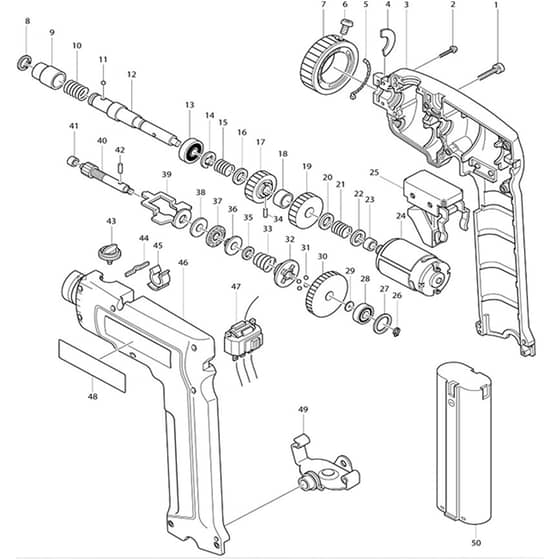

Makita 6094D - Cordless Driver Drill - Power Tool Diagram

Makita 6094D - Cordless Driver Drill - Power Tool Diagram
Makita 6094D - Cordless Driver Drill - Power Tool Diagram

Description

Model No. 6094D

Cordless Driver Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Pan Head Screw M4x22
Pan Head Screw M4x22
MK911143-2
Available to backorder
Pan Head Screw M4x22
£0.48 £0.40

  2 Pan Head Screw M4x35
Pan Head Screw M4x35
MK911163-6
Available to backorder
Pan Head Screw M4x35
£0.48 £0.40

  4 Guide Plate
Guide Plate
MK343421-6
Available to backorder
Guide Plate
£0.58 £0.48

  5 Cam Plate
Cam Plate
MK343410-1
Available to backorder
Cam Plate
£1.32 £1.10

  6 + Pan Head Screw M5x12
+ Pan Head Screw M5x12
MK251322-3
Available to backorder
+ Pan Head Screw M5x12
£0.58 £0.48

  7 Change Ring
Change Ring
MK410936-9
Available to backorder
Change Ring
£5.94 £4.95

  8 Retaining Ring S-12
Retaining Ring S-12
MK961072-9
Available to backorder
Retaining Ring S-12
£0.58 £0.48

  10 Compression Spring 13
Compression Spring 13
MK231421-7
Available to backorder
Compression Spring 13
£0.48 £0.40

  11 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  13 Ball Bearing 6000Llb
Ball Bearing 6000Llb
MK211061-7
Available to backorder
Ball Bearing 6000Llb
£8.08 £6.73

  14 Stop Ring E-9
Stop Ring E-9
MK961015-1
Available to backorder
Stop Ring E-9
£0.48 £0.40

  15 Compression Spring 10
Compression Spring 10
MK231250-8
Available to backorder
Compression Spring 10
£0.48 £0.40

  16 Thin Washer 10
Thin Washer 10
MK253330-0
Available to backorder
Thin Washer 10
£0.48 £0.40

  17 Spur Gear 78
Spur Gear 78
MK221862-5
Available to backorder
Spur Gear 78
£15.02 £12.52

  18 Ring 16
Ring 16
MK257073-6
Available to backorder
Ring 16
£0.74 £0.62

  19 Spur Gear 93
Spur Gear 93
MK221884-5
Available to backorder
Spur Gear 93
£17.20 £14.33

  22 Flat Washer 5
Flat Washer 5
MK253807-5
Available to backorder
Flat Washer 5
£0.48 £0.40

  23 Plane Bearing 5
Plane Bearing 5
MK214017-9
Available to backorder
Plane Bearing 5
£0.58 £0.48

  24 Dc Motor 9.6V (Alt.)
Dc Motor 9.6V (Alt.)
MK629196-4
Available to backorder
Dc Motor 9.6V (Alt.)
£35.50 £29.58

  24 Dc Motor 9.6V
Dc Motor 9.6V
MK629581-1
Available to backorder
Dc Motor 9.6V
£35.98 £29.98

  24 Spur Gear 15 (C10)
Spur Gear 15 (C10)
MK221882-9
Available to backorder
Spur Gear 15 (C10)
£6.22 £5.18

  26 Retaining Ring S-6
Retaining Ring S-6
MK961002-0
Available to backorder
Retaining Ring S-6
£0.48 £0.40

  27 Flat Washer 14
Flat Washer 14
MK253842-3
Available to backorder
Flat Washer 14
£0.48 £0.40

  28 Ball Bearing 626Llb
Ball Bearing 626Llb
MK211016-2
Available to backorder
Ball Bearing 626Llb
£5.64 £4.70

  29 Flat Washer 6
Flat Washer 6
MK253804-1
Available to backorder
Flat Washer 6
£0.48 £0.40

  30 Spur Gear 89
Spur Gear 89
MK226233-1
Available to backorder
Spur Gear 89
£15.32 £12.77

  31 Steel Ball 5.6
Steel Ball 5.6
MK216011-7
Available to backorder
Steel Ball 5.6
£0.48 £0.40

  32 Clutch Cam
Clutch Cam
MK223086-9
Available to backorder
Clutch Cam
£4.62 £3.85

  33 Conical Compr. Spring 16-21
Conical Compr. Spring 16-21
MK231927-5
Available to backorder
Conical Compr. Spring 16-21
£0.74 £0.62

  34 Pin 3
Pin 3
MK256101-4
Available to backorder
Pin 3
£0.58 £0.48

  35 Ring 8
Ring 8
MK257141-5
Available to backorder
Ring 8
£0.58 £0.48

  36 Disc
Disc
MK341902-4
Available to backorder
Disc
£0.58 £0.48

  37 Thrust Needle Cage 1023
Thrust Needle Cage 1023
MK216401-4
Available to backorder
Thrust Needle Cage 1023
£1.92 £1.60

  38 Flat Washer 8
Flat Washer 8
MK253851-2
Available to backorder
Flat Washer 8
£0.58 £0.48

  39 Slider
Slider
MK164840-1
Available to backorder
Slider
£2.18 £1.82

  40 Gear Complete 12-28
Gear Complete 12-28
MK226062-2
Available to backorder
Gear Complete 12-28
£22.98 £19.15

  41 Plane Bearing 4
Plane Bearing 4
MK214019-5
Available to backorder
Plane Bearing 4
£0.58 £0.48

  43 Shifter
Shifter
MK168096-8
Available to backorder
Shifter
£3.46 £2.88

  44 Leaf Spring
Leaf Spring
MK232053-3
Available to backorder
Leaf Spring
£0.48 £0.40

  45 Holder 6
Holder 6
MK411640-3
Available to backorder
Holder 6
£0.58 £0.48

  49 Set Plate (Alt.)
Set Plate (Alt.)
MK342833-0
Available to backorder
Set Plate (Alt.)
£3.76 £3.13

  401 Slide Latch (R.L) Set (C10)
Slide Latch (R.L) Set (C10)
MK182935-8
Available to backorder
Slide Latch (R.L) Set (C10)
£1.54 £1.28

  402 Battery Cover
Battery Cover
MK414938-7
Available to backorder
Battery Cover
£0.48 £0.40


Description

Model No. 6094D

Cordless Driver Drill

Power Tool Parts Diagrams
