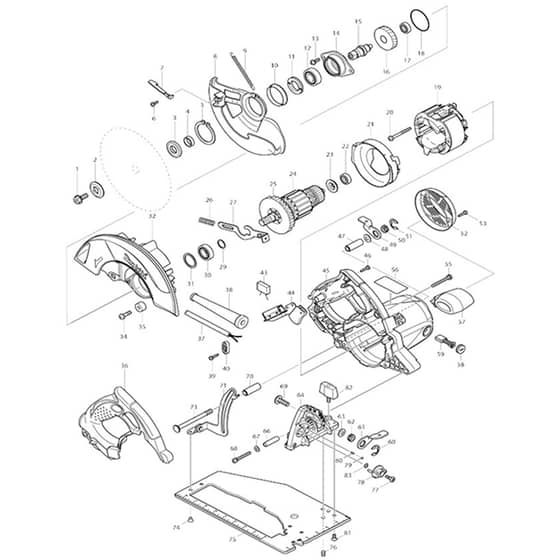

Makita 5007N - Circular Saw 185mm - Power Tool Diagram

Makita 5007N - Circular Saw 185mm - Power Tool Diagram
Makita 5007N - Circular Saw 185mm - Power Tool Diagram

Description

Model No. 5007N

Circular Saw 185mm

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Hex. Socket Hex. Bolt M8x20
Hex. Socket Hex. Bolt M8x20
MK266283-4
Available to backorder
Hex. Socket Hex. Bolt M8x20
£1.74 £1.45

  2 Outer Flange 35
Outer Flange 35
MK224409-4
In stock
Outer Flange 35
£2.18 £1.82

  3 Inner Flange 35 <
Inner Flange 35 <
MK224593-5
Available to backorder
Inner Flange 35 <
£1.88 £1.57

  4 Ring 17
Ring 17
MK257279-6
Available to backorder
Ring 17
£0.58 £0.48

  5 Retaining Ring S-42
Retaining Ring S-42
MK961201-4
Available to backorder
Retaining Ring S-42
£1.32 £1.10

  6 Tapping Screw Bind Ct 4x12
Tapping Screw Bind Ct 4x12
MK266398-7
Available to backorder
Tapping Screw Bind Ct 4x12
£0.48 £0.40

  7 Lever 37 (Alt.)
Lever 37 (Alt.)
MK271444-3
Available to backorder
Lever 37 (Alt.)
£1.36 £1.13

  9 Tension Spring 4
Tension Spring 4
MK231839-2
Available to backorder
Tension Spring 4
£1.02 £0.85

  10 Spacer
Spacer
MK346880-3
Available to backorder
Spacer
£1.02 £0.85

  11 Bearing Retainer 23-36
Bearing Retainer 23-36
MK285848-3
Available to backorder
Bearing Retainer 23-36
£1.16 £0.97

  12 Ball Bearing 6003Ddw
Ball Bearing 6003Ddw
MK210301-0
Available to backorder
Ball Bearing 6003Ddw
£6.22 £5.18

  13 Pan Head Screw M5x16
Pan Head Screw M5x16
MK911223-4
Available to backorder
Pan Head Screw M5x16
£0.48 £0.40

  14 Bearing Box
Bearing Box
MK318056-2
Available to backorder
Bearing Box
£3.04 £2.53

  15 Spindle
Spindle
MK324690-8
Available to backorder
Spindle
£3.62 £3.02

  17 Ball Bearing 608Zz
Ball Bearing 608Zz
MK210029-0
Available to backorder
Ball Bearing 608Zz
£1.16 £0.97

  18 O Ring 46 (Alt.)
O Ring 46 (Alt.)
MK213623-7
Available to backorder
O Ring 46 (Alt.)
£0.48 £0.40

  19 Connector P-2 (C20)
Connector P-2 (C20)
MK654502-4
Available to backorder
Connector P-2 (C20)
£0.58 £0.48

  19 Ring Terminal (C10)
Ring Terminal (C10)
MK654020-2
Available to backorder
Ring Terminal (C10)
£0.74 £0.62

  19 Field Ass'y 240V
Field Ass'y 240V
MK596289-1
Available to backorder
Field Ass'y 240V
£48.24 £40.20

  20 Tapping Screw Bind 5x50
Tapping Screw Bind 5x50
MK266397-9
Available to backorder
Tapping Screw Bind 5x50
£0.48 £0.40

  21 Baffle Plate
Baffle Plate
MK419548-5
Available to backorder
Baffle Plate
£0.74 £0.62

  22 Ball Bearing 608Ddw
Ball Bearing 608Ddw
MK210005-4
Available to backorder
Ball Bearing 608Ddw
£7.80 £6.50

  23 Insulation Washer
Insulation Washer
MK681625-5
Available to backorder
Insulation Washer
£0.58 £0.48

  25 Fan 80
Fan 80
MK240003-4
Available to backorder
Fan 80
£3.34 £2.78

  26 Compression Spring 9
Compression Spring 9
MK231297-2
Available to backorder
Compression Spring 9
£0.74 £0.62

  27 Shaft Lock
Shaft Lock
MK345717-1
Available to backorder
Shaft Lock
£1.02 £0.85

  29 Flat Washer 15
Flat Washer 15
MK267280-3
Available to backorder
Flat Washer 15
£0.48 £0.40

  30 Ball Bearing 6002Ddw
Ball Bearing 6002Ddw
MK211236-8
Available to backorder
Ball Bearing 6002Ddw
£7.80 £6.50

  31 Urethane Washer 26
Urethane Washer 26
MK261132-0
Available to backorder
Urethane Washer 26
£0.74 £0.62

  32 Rubber Pin 4 (C10)
Rubber Pin 4 (C10)
MK263002-9
Available to backorder
Rubber Pin 4 (C10)
£0.48 £0.40

  34 +Pan Head Screw M6x20 (Alt.)
+Pan Head Screw M6x20 (Alt.)
MK265117-8
Available to backorder
+Pan Head Screw M6x20 (Alt.)
£0.58 £0.48

  34 + Pan Head Screw M6x20
+ Pan Head Screw M6x20
MK251247-1
Available to backorder
+ Pan Head Screw M6x20
£0.48 £0.40

  35 Rubber Sleeve 6 (Alt.)
Rubber Sleeve 6 (Alt.)
MK262502-6
Available to backorder
Rubber Sleeve 6 (Alt.)
£0.58 £0.48

  35 Rubber Sleeve 6
Rubber Sleeve 6
MK262552-1
Available to backorder
Rubber Sleeve 6
£1.02 £0.85

  38 Cord Guard
Cord Guard
MK682564-2
Available to backorder
Cord Guard
£1.44 £1.20

  39 Tapping Screw 4x18 (Refs 046 | 053)
Tapping Screw 4x18 (Refs 046 | 053)
MK266326-2
Available to backorder
Tapping Screw 4x18 (Refs 046 | 053)
£0.48 £0.40

  40 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  44 Switch Tg933Tn-2
Switch Tg933Tn-2
MK651189-3
Available to backorder
Switch Tg933Tn-2
£11.42 £9.52

  45 Brush Holder 6.5-13.5 (C10)
Brush Holder 6.5-13.5 (C10)
MK643653-8
Available to backorder
Brush Holder 6.5-13.5 (C10)
£3.46 £2.88

  47 Pipe 9
Pipe 9
MK331719-3
Available to backorder
Pipe 9
£0.74 £0.62

  48 Flat Washer 8
Flat Washer 8
MK941201-0
Available to backorder
Flat Washer 8
£0.48 £0.40

  50 Hex. Nut M8-13
Hex. Nut M8-13
MK252199-9
Available to backorder
Hex. Nut M8-13
£0.86 £0.72

  51 Bow Stop Ring E-12
Bow Stop Ring E-12
MK257953-6
Available to backorder
Bow Stop Ring E-12
£0.58 £0.48

  55 Pan Head Screw M5x45
Pan Head Screw M5x45
MK911268-2
Available to backorder
Pan Head Screw M5x45
£0.74 £0.62

  58 Brush Holder Cap 6.5-13.5
Brush Holder Cap 6.5-13.5
MK643650-4
Available to backorder
Brush Holder Cap 6.5-13.5
£0.74 £0.62

  59 Carbon Brush Set Cb-153 (Alt.)
Carbon Brush Set Cb-153 (Alt.)
MK194985-1
Available to backorder
Carbon Brush Set Cb-153 (Alt.)
£4.24 £3.53

  66 Sleeve 6
Sleeve 6
MK257759-2
Available to backorder
Sleeve 6
£0.74 £0.62

  67 Flat Washer 5
Flat Washer 5
MK941101-4
Available to backorder
Flat Washer 5
£0.48 £0.40

  68 Pan Head Screw M5x45
Pan Head Screw M5x45
MK911267-4
Available to backorder
Pan Head Screw M5x45
£0.74 £0.62

  69 Cap Square Neck Bolt M8x28
Cap Square Neck Bolt M8x28
MK266227-4
Available to backorder
Cap Square Neck Bolt M8x28
£0.86 £0.72

  73 Cap Square Neck Bolt M8x90
Cap Square Neck Bolt M8x90
MK266237-1
Available to backorder
Cap Square Neck Bolt M8x90
£1.02 £0.85

  74 + Countersunk Head Screw
+ Countersunk Head Screw
MK265086-3
Available to backorder
+ Countersunk Head Screw
£0.58 £0.48

  76 H.S.Set Screw(Flat Point)M6x
H.S.Set Screw(Flat Point)M6x
MK266085-8
Available to backorder
H.S.Set Screw(Flat Point)M6x
£0.48 £0.40

  77 + Pan Head Screw M5
+ Pan Head Screw M5
MK251370-2
Available to backorder
+ Pan Head Screw M5
£0.58 £0.48

  78 Dial 27
Dial 27
MK450704-8
Available to backorder
Dial 27
£0.96 £0.80

  79 Steel Ball 4
Steel Ball 4
MK216008-6
Available to backorder
Steel Ball 4
£0.48 £0.40

  80 Compression Spring 4
Compression Spring 4
MK233314-4
Available to backorder
Compression Spring 4
£0.58 £0.48

  81 Countersunk Head Screw M5x12
Countersunk Head Screw M5x12
MK912212-2
Available to backorder
Countersunk Head Screw M5x12
£0.48 £0.40

  82 Thumb Screw M6x15
Thumb Screw M6x15
MK251858-2
Available to backorder
Thumb Screw M6x15
£2.02 £1.68

  83 Flat Washer 5
Flat Washer 5
MK253811-4
Available to backorder
Flat Washer 5
£0.48 £0.40

  84 Hex. Lock Nut M5-8
Hex. Lock Nut M5-8
MK252103-8
Available to backorder
Hex. Lock Nut M5-8
£0.48 £0.40

  901 Guide Rule (A01)
Guide Rule (A01)
MK164095-8
In stock
Guide Rule (A01)
£4.32 £3.60

  902 Tct Saw Blade 185x30x16T (Alt.) (A02-2)
Tct Saw Blade 185x30x16T (Alt.) (A02-2)
MKD-03903
Available to backorder
Tct Saw Blade 185x30x16T (Alt.) (A02-2)
£22.62 £18.85

  903 Hex. Wrench 6 (A03)
Hex. Wrench 6 (A03)
MK783204-6
Available to backorder
Hex. Wrench 6 (A03)
£1.84 £1.53


Description

Model No. 5007N

Circular Saw 185mm

Power Tool Parts Diagrams
