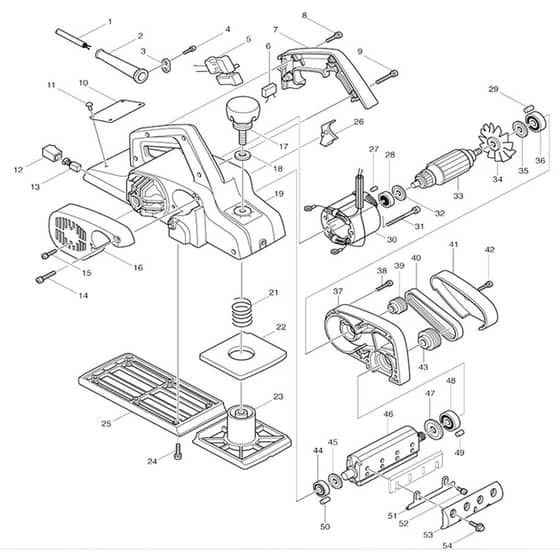

Makita 1911B - Power Planer 110mm - Power Tool Diagram

Part No. 1911b_power_planer_110mm_power_tool-group
Makita 1911B - Power Planer 110mm - Power Tool Diagram
Makita 1911B - Power Planer 110mm - Power Tool Diagram

Description

Model No. 1911B

Power Planer 110mm

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  2 Cord Guard 10-85 (Alt.)
Cord Guard 10-85 (Alt.)
MK682504-0
Available to backorder
Cord Guard 10-85 (Alt.)
£2.53 £2.11

  2 Cord Guard 9.3-85
Cord Guard 9.3-85
MK682516-3
Available to backorder
Cord Guard 9.3-85
£1.39 £1.16

  3 Strain Relief
Strain Relief
MK687063-9
Available to backorder
Strain Relief
£0.48 £0.40

  3 Strain Relief x
Strain Relief x
MK687052-4
Available to backorder
Strain Relief x
£0.89 £0.74

  4 Pan Head Screw M4x18 Wr
Pan Head Screw M4x18 Wr
MK911133-5
Available to backorder
Pan Head Screw M4x18 Wr
£0.48 £0.40

  5 Switch Sges215C x
Switch Sges215C x
MK651252-2
Available to backorder
Switch Sges215C x
£15.84 £13.20

  7 Handle Cover x
Handle Cover x
MK411423-1
Available to backorder
Handle Cover x
£5.40 £4.50

  7 Handle Cover (Alt.)
Handle Cover (Alt.)
MK414538-3
Available to backorder
Handle Cover (Alt.)
£6.24 £5.20

  8 Pan Head Screw M4x40 Wr
Pan Head Screw M4x40 Wr
MK911168-6
Available to backorder
Pan Head Screw M4x40 Wr
£0.48 £0.40

  8 Pan Head Screw M4x28 Wr x (Refs 009 | 063 | C40)
Pan Head Screw M4x28 Wr x (Refs 009 | 063 | C40)
MK911153-9
Available to backorder
Pan Head Screw M4x28 Wr x (Refs 009 | 063 | C40)
£0.48 £0.40

  10 Name Plate 1911B <
Name Plate 1911B <
MK853285-5
Available to backorder
Name Plate 1911B <
£0.84 £0.70

  11 Rivet 0-5
Rivet 0-5
MK953106-2
Available to backorder
Rivet 0-5
£0.48 £0.40

  12 Brush Holder 6-10
Brush Holder 6-10
MK643601-7
Available to backorder
Brush Holder 6-10
£2.21 £1.84

  13 Carbon Brush Cb-106 (2 Pcs)
Carbon Brush Cb-106 (2 Pcs)
MK181410-1
Available to backorder
Carbon Brush Cb-106 (2 Pcs)
£11.16 £9.30

  13 Caution Label (C10)
Caution Label (C10)
MK817768-9
Available to backorder
Caution Label (C10)
£1.63 £1.36

  14 Pan Head Screw M4x60 Wr
Pan Head Screw M4x60 Wr
MK911188-0
Available to backorder
Pan Head Screw M4x60 Wr
£0.89 £0.74

  15 Pan Head Screw M4x10 Wr
Pan Head Screw M4x10 Wr
MK911113-1
Available to backorder
Pan Head Screw M4x10 Wr
£0.48 £0.40

  16 Rear Cover x
Rear Cover x
MK410438-5
Available to backorder
Rear Cover x
£5.40 £4.50

  17 Knob 50
Knob 50
MK271226-3
Available to backorder
Knob 50
£4.80 £4.00

  18 Flat Washer 10
Flat Washer 10
MK941251-5
Available to backorder
Flat Washer 10
£0.48 £0.40

  18 Scale Label (C10)
Scale Label (C10)
MK816381-0
Available to backorder
Scale Label (C10)
£0.98 £0.82

  19 Main Frame Complete (Refs 019D1B | 019D1C)
Main Frame Complete (Refs 019D1B | 019D1C)
MK159652-5
Available to backorder
Main Frame Complete (Refs 019D1B | 019D1C)
£63.36 £52.80

  21 Compression Spring 18 (Alt.)
Compression Spring 18 (Alt.)
MK233395-8
Available to backorder
Compression Spring 18 (Alt.)
£0.89 £0.74

  21 Compression Spring 18
Compression Spring 18
MK231004-3
Available to backorder
Compression Spring 18
£0.89 £0.74

  22 Rubber Packing
Rubber Packing
MK421147-1
Available to backorder
Rubber Packing
£2.53 £2.11

  23 Front Base
Front Base
MK312951-8
Available to backorder
Front Base
£30.48 £25.40

  24 Binding Head Tapping Screw 5x2
Binding Head Tapping Screw 5x2
MK266420-0
Available to backorder
Binding Head Tapping Screw 5x2
£0.48 £0.40

  24 Pan Head Screw M5x20 W
Pan Head Screw M5x20 W
MK911231-5
Available to backorder
Pan Head Screw M5x20 W
£0.48 £0.40

  24 Pan Head Screw M5x18 W (Alt.)
Pan Head Screw M5x18 W (Alt.)
MK911226-8
Available to backorder
Pan Head Screw M5x18 W (Alt.)
£0.48 £0.40

  25 Rear Base
Rear Base
MK312952-6
Available to backorder
Rear Base
£22.68 £18.90

  26 Auxiliary Baffle Plate
Auxiliary Baffle Plate
MK411428-1
Available to backorder
Auxiliary Baffle Plate
£0.70 £0.58

  27 Rubber Pin 4
Rubber Pin 4
MK263014-2
Available to backorder
Rubber Pin 4
£0.48 £0.40

  28 Ball Bearing 608Llb
Ball Bearing 608Llb
MK211031-6
Available to backorder
Ball Bearing 608Llb
£3.72 £3.10

  29 Insulated Terminal Fvws1.25-M3 (C11)
Insulated Terminal Fvws1.25-M3 (C11)
MK654037-5
Available to backorder
Insulated Terminal Fvws1.25-M3 (C11)
£0.70 £0.58

  29 Rubber Pin 4
Rubber Pin 4
MK263002-9
Available to backorder
Rubber Pin 4
£0.48 £0.40

  29 Insulated Terminal Fv1.25-M4 (C10)
Insulated Terminal Fv1.25-M4 (C10)
MK654038-3
Available to backorder
Insulated Terminal Fv1.25-M4 (C10)
£0.48 £0.40

  31 Pan Head Screw M5x65 Wm
Pan Head Screw M5x65 Wm
MK911290-9
Available to backorder
Pan Head Screw M5x65 Wm
£1.39 £1.16

  31 Pan Head Screw M5x70 Wm x
Pan Head Screw M5x70 Wm x
MK911295-9
Available to backorder
Pan Head Screw M5x70 Wm x
£1.58 £1.32

  32 Insulation Washer
Insulation Washer
MK681613-2
Available to backorder
Insulation Washer
£0.70 £0.58

  34 Fan 68
Fan 68
MK241519-2
Available to backorder
Fan 68
£3.24 £2.70

  35 Dust Seal 10
Dust Seal 10
MK213051-6
Available to backorder
Dust Seal 10
£1.03 £0.86

  36 Ball Bearing 6200Llb
Ball Bearing 6200Llb
MK211066-7
Available to backorder
Ball Bearing 6200Llb
£5.64 £4.70

  37 Bracket Complete (INC. 29 49)
Bracket Complete (INC. 29 49)
MK152362-3
Available to backorder
Bracket Complete (INC. 29 49)
£9.84 £8.20

  38 Pan Head Screw M4x30 Wr
Pan Head Screw M4x30 Wr
MK911158-9
Available to backorder
Pan Head Screw M4x30 Wr
£0.48 £0.40

  38 Binding Head Tapping Screw 4x3
Binding Head Tapping Screw 4x3
MK266050-7
Available to backorder
Binding Head Tapping Screw 4x3
£0.70 £0.58

  39 V-Pulley 4-24 L
V-Pulley 4-24 L
MK222050-7
Available to backorder
V-Pulley 4-24 L
£5.40 £4.50

  40 Poly V-Belt 4-272
Poly V-Belt 4-272
MK225069-5
Available to backorder
Poly V-Belt 4-272
£10.44 £8.70

  41 Belt Cover
Belt Cover
MK411426-5
Available to backorder
Belt Cover
£2.53 £2.11

  42 Pan Head Screw M4x14 Wr
Pan Head Screw M4x14 Wr
MK911123-8
Available to backorder
Pan Head Screw M4x14 Wr
£0.48 £0.40

  43 V-Pulley 4-38
V-Pulley 4-38
MK222063-8
Available to backorder
V-Pulley 4-38
£6.48 £5.40

  44 Ball Bearing 6000Zz
Ball Bearing 6000Zz
MK211062-5
Available to backorder
Ball Bearing 6000Zz
£4.44 £3.70

  45 Washer 10
Washer 10
MK341389-0
Available to backorder
Washer 10
£0.70 £0.58

  46 Drum S
Drum S
MK161119-1
Available to backorder
Drum S
£73.56 £61.30

  47 Washer 12
Washer 12
MK341377-7
Available to backorder
Washer 12
£1.03 £0.86

  48 Ball Bearing 6201Zz
Ball Bearing 6201Zz
MK211107-9
Available to backorder
Ball Bearing 6201Zz
£8.64 £7.20

  49 Rubber Pin 6
Rubber Pin 6
MK263005-3
In stock
Rubber Pin 6
£0.52 £0.43

  51 Blade Holder
Blade Holder
MK345157-3
Available to backorder
Blade Holder
£1.03 £0.86

  51 Adjust Plate S
Adjust Plate S
MK341601-8
Available to backorder
Adjust Plate S
£2.53 £2.11

  52 Pan Head Screw M4x8 W
Pan Head Screw M4x8 W
MK911106-8
Available to backorder
Pan Head Screw M4x8 W
£0.48 £0.40

  52 Pan Head Screw M4x5 S
Pan Head Screw M4x5 S
MK251246-3
Available to backorder
Pan Head Screw M4x5 S
£0.48 £0.40

  53 Drum Plate Set S
Drum Plate Set S
MK187674-5
Available to backorder
Drum Plate Set S
£12.36 £10.30

  54 Hex. Head Flange Bolt M6x17 S
Hex. Head Flange Bolt M6x17 S
MK251609-3
Available to backorder
Hex. Head Flange Bolt M6x17 S
£0.70 £0.58

  54 Hex. Socket Button Head Bolt M6
Hex. Socket Button Head Bolt M6
MK265484-1
Available to backorder
Hex. Socket Button Head Bolt M6
£0.89 £0.74

  57 Stop Ring (Ext) E-3
Stop Ring (Ext) E-3
MK961017-7
Available to backorder
Stop Ring (Ext) E-3
£0.48 £0.40

  62 Sub Chip Cover
Sub Chip Cover
MK410329-0
Available to backorder
Sub Chip Cover
£3.48 £2.90

  66 Flat Washer 5
Flat Washer 5
MK267012-8
Available to backorder
Flat Washer 5
£0.89 £0.74

  400 Caution Label (C10)
Caution Label (C10)
MK817673-0
Available to backorder
Caution Label (C10)
£0.84 £0.70

  400 Pan Head Screw M5x18 Wr (C20)
Pan Head Screw M5x18 Wr (C20)
MK911228-4
Available to backorder
Pan Head Screw M5x18 Wr (C20)
£1.79 £1.49

  400 Round Head Square Neck Bolt M6 (C20)
Round Head Square Neck Bolt M6 (C20)
MK251920-3
Available to backorder
Round Head Square Neck Bolt M6 (C20)
£0.70 £0.58

  400 Gauge Plate (C10)
Gauge Plate (C10)
MK411086-3
Available to backorder
Gauge Plate (C10)
£1.39 £1.16

  400 Wing Nut M6 (C10)
Wing Nut M6 (C10)
MK934301-3
Available to backorder
Wing Nut M6 (C10)
£1.03 £0.86

  400 Sharpening Holder Assembly
Sharpening Holder Assembly
MK123055-9
Available to backorder
Sharpening Holder Assembly
£6.60 £5.50

  404 Blade Gauge Assembly x
Blade Gauge Assembly x
MK123062-2
Available to backorder
Blade Gauge Assembly x
£9.48 £7.90

  404 Cutter Leveller Complete
Cutter Leveller Complete
MK155270-7
Available to backorder
Cutter Leveller Complete
£7.20 £6.00

  405 Box Wrench 9 S
Box Wrench 9 S
MK782209-3
Available to backorder
Box Wrench 9 S
£3.60 £3.00

  405 Hex. Wrench 4
Hex. Wrench 4
MK783202-0
Available to backorder
Hex. Wrench 4
£2.05 £1.71

  406 Hss Planer Blade 110mm (Alt.)
Hss Planer Blade 110mm (Alt.)
MKD-71211
Available to backorder
Hss Planer Blade 110mm (Alt.)
£29.04 £24.20

  407 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.18 £1.82

  407 O-Ring 50 (C10)
O-Ring 50 (C10)
MK213601-7
Available to backorder
O-Ring 50 (C10)
£3.48 £2.90

  407 Nozzle For Vacuum Cleaner
Nozzle For Vacuum Cleaner
MK192082-7
Available to backorder
Nozzle For Vacuum Cleaner
£9.36 £7.80

  408 Connector Plastic Case (Type 3)
Connector Plastic Case (Type 3)
MK821551-8
Available to backorder
Connector Plastic Case (Type 3)
£64.68 £53.90

  409 Inner Tray
Inner Tray
MK837878-6
Available to backorder
Inner Tray
£11.52 £9.60

  901 Guide Rule Set
Guide Rule Set
MK191455-1
Available to backorder
Guide Rule Set
£17.88 £14.90

  901 Guide Rule (Alt.)
Guide Rule (Alt.)
MK164371-0
Available to backorder
Guide Rule (Alt.)
£6.12 £5.10

  902 Thumb Screw M5x10
Thumb Screw M5x10
MK251812-6
Available to backorder
Thumb Screw M5x10
£1.39 £1.16

  904 Flat Head Screw M5x13
Flat Head Screw M5x13
MK251212-0
Available to backorder
Flat Head Screw M5x13
£0.48 £0.40

  914 Makita Logo Label
Makita Logo Label
MK819063-3
Available to backorder
Makita Logo Label
£1.39 £1.16

  927 Dust Bag Set (F27)
Dust Bag Set (F27)
MK196300-5
Available to backorder
Dust Bag Set (F27)
£54.60 £45.50


Description

Model No. 1911B

Power Planer 110mm

Power Tool Parts Diagrams

Recommended for you

Recently viewed products
