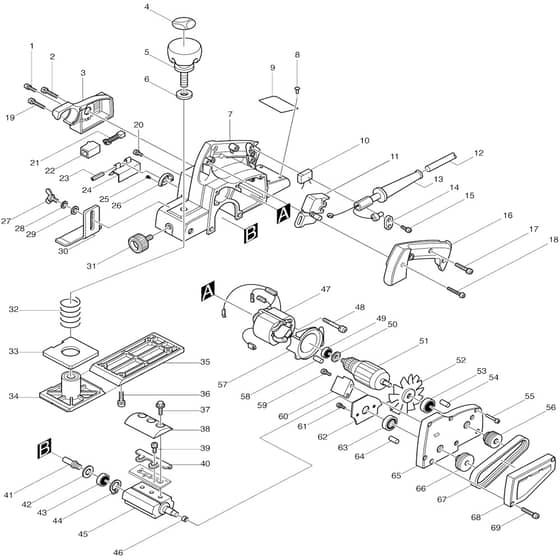

Makita 1125 - Power Planer 82mm - Power Tool Diagram

Makita 1125 - Power Planer 82mm - Power Tool Diagram
Makita 1125 - Power Planer 82mm - Power Tool Diagram

Description

Model No. 1125

Power Planer 82mm

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Pan Head Screw M4x18
Pan Head Screw M4x18
MK911133-5
Available to backorder
Pan Head Screw M4x18
£0.48 £0.40

  2 Pan Head Screw M4x30
Pan Head Screw M4x30
MK911158-9
Available to backorder
Pan Head Screw M4x30
£0.48 £0.40

  4 Scale Label
Scale Label
MK812004-8
Available to backorder
Scale Label
£4.62 £3.85

  5 Knob 50
Knob 50
MK271226-3
Available to backorder
Knob 50
£4.62 £3.85

  6 Flat Washer 10
Flat Washer 10
MK941251-5
Available to backorder
Flat Washer 10
£0.48 £0.40

  7 Main Frame
Main Frame
MK156312-0
Available to backorder
Main Frame
£57.88 £48.23

  8 Rivet 0-5
Rivet 0-5
MK953106-2
Available to backorder
Rivet 0-5
£0.48 £0.40

  11 Switch Sge215C-3 S
Switch Sge215C-3 S
MK650210-5
Available to backorder
Switch Sge215C-3 S
£7.08 £5.90

  13 Cord Guard 10-85
Cord Guard 10-85
MK682504-0
Available to backorder
Cord Guard 10-85
£2.32 £1.93

  14 Strain Relief
Strain Relief
MK687002-9
Available to backorder
Strain Relief
£0.48 £0.40

  17 Pan Head Screw M4x28
Pan Head Screw M4x28
MK911153-9
Available to backorder
Pan Head Screw M4x28
£0.48 £0.40

  18 Pan Head Screw M4x35
Pan Head Screw M4x35
MK911163-6
Available to backorder
Pan Head Screw M4x35
£0.48 £0.40

  20 Pan Head Screw M4x10
Pan Head Screw M4x10
MK911114-9
Available to backorder
Pan Head Screw M4x10
£0.48 £0.40

  21 Carbon Brush Cb-106
Carbon Brush Cb-106
MK181410-1
Available to backorder
Carbon Brush Cb-106
£10.84 £9.03

  22 Brush Holder 6-10
Brush Holder 6-10
MK643601-7
Available to backorder
Brush Holder 6-10
£2.02 £1.68

  23 Spring Pin 4-40
Spring Pin 4-40
MK951131-7
Available to backorder
Spring Pin 4-40
£0.48 £0.40

  25 Pan Head Screw M4x12
Pan Head Screw M4x12
MK911116-5
Available to backorder
Pan Head Screw M4x12
£0.48 £0.40

  27 Wing Bolt M5x10
Wing Bolt M5x10
MK924206-5
Available to backorder
Wing Bolt M5x10
£1.02 £0.85

  28 Spring Washer 5
Spring Washer 5
MK942101-7
Available to backorder
Spring Washer 5
£0.48 £0.40

  29 Flat Washer 5
Flat Washer 5
MK941101-4
Available to backorder
Flat Washer 5
£0.48 £0.40

  30 Depth Guide
Depth Guide
MK342390-8
Available to backorder
Depth Guide
£1.96 £1.63

  31 Screw M6x13
Screw M6x13
MK251804-5
Available to backorder
Screw M6x13
£0.74 £0.62

  32 Compression Spring 18
Compression Spring 18
MK231004-3
Available to backorder
Compression Spring 18
£0.74 £0.62

  32 Compression Spring 18 (Alt.)
Compression Spring 18 (Alt.)
MK233395-8
Available to backorder
Compression Spring 18 (Alt.)
£0.74 £0.62

  33 Rubber Packing
Rubber Packing
MK421107-3
Available to backorder
Rubber Packing
£2.02 £1.68

  36 Pan Head Screw M5x18
Pan Head Screw M5x18
MK911226-8
Available to backorder
Pan Head Screw M5x18
£0.48 £0.40

  37 Hex. Flange Head Bolt M6x17
Hex. Flange Head Bolt M6x17
MK251609-3
Available to backorder
Hex. Flange Head Bolt M6x17
£0.58 £0.48

  39 + Pan Head Screw M4x5
+ Pan Head Screw M4x5
MK251246-3
Available to backorder
+ Pan Head Screw M4x5
£0.48 £0.40

  40 Adjust Plate (Alt.)
Adjust Plate (Alt.)
MK347027-2
Available to backorder
Adjust Plate (Alt.)
£0.48 £0.40

  42 Flat Washer 10
Flat Washer 10
MK253171-4
Available to backorder
Flat Washer 10
£0.58 £0.48

  43 Ball Bearing 6000Llb
Ball Bearing 6000Llb
MK211061-7
Available to backorder
Ball Bearing 6000Llb
£8.08 £6.73

  44 Retaining Ring S-10
Retaining Ring S-10
MK961006-2
Available to backorder
Retaining Ring S-10
£0.48 £0.40

  45 Drum
Drum
MK161036-5
Available to backorder
Drum
£68.76 £57.30

  46 Ring 12
Ring 12
MK257013-4
Available to backorder
Ring 12
£0.86 £0.72

  46 Insulated Terminal Ft1.25-M (C10)
Insulated Terminal Ft1.25-M (C10)
MK654038-3
Available to backorder
Insulated Terminal Ft1.25-M (C10)
£0.48 £0.40

  48 Pan Head Screw M5x55
Pan Head Screw M5x55
MK911280-2
Available to backorder
Pan Head Screw M5x55
£1.02 £0.85

  49 Ball Bearing 608Llb
Ball Bearing 608Llb
MK211031-6
Available to backorder
Ball Bearing 608Llb
£3.62 £3.02

  50 Insulation Washer
Insulation Washer
MK681613-2
Available to backorder
Insulation Washer
£0.58 £0.48

  53 Ball Bearing 6200Llb
Ball Bearing 6200Llb
MK211066-7
Available to backorder
Ball Bearing 6200Llb
£5.48 £4.57

  54 Rubber Pin 4
Rubber Pin 4
MK263002-9
Available to backorder
Rubber Pin 4
£0.48 £0.40

  55 Pan Head Screw M4x28
Pan Head Screw M4x28
MK911151-3
Available to backorder
Pan Head Screw M4x28
£0.48 £0.40

  56 V-Pulley 4-24L
V-Pulley 4-24L
MK222050-7
Available to backorder
V-Pulley 4-24L
£5.20 £4.33

  59 Pan Head Screw M4x6
Pan Head Screw M4x6
MK911101-8
Available to backorder
Pan Head Screw M4x6
£0.48 £0.40

  61 Pan Head Screw M4x10 With
Pan Head Screw M4x10 With
MK911111-5
Available to backorder
Pan Head Screw M4x10 With
£0.48 £0.40

  63 Ball Bearing 6201Llb
Ball Bearing 6201Llb
MK211106-1
Available to backorder
Ball Bearing 6201Llb
£8.66 £7.22

  64 Rubber Pin 6
Rubber Pin 6
MK263005-3
In stock
Rubber Pin 6
£0.47 £0.39

  66 V-Pulley 4-44
V-Pulley 4-44
MK222051-5
Available to backorder
V-Pulley 4-44
£8.96 £7.47

  67 Poly V-Belt 4-272
Poly V-Belt 4-272
MK225069-5
Available to backorder
Poly V-Belt 4-272
£10.12 £8.43

  400 Wing Bolt M5x15
Wing Bolt M5x15
MK924216-2
Available to backorder
Wing Bolt M5x15
£0.96 £0.80

  405 Gauge Plate
Gauge Plate
MK411086-3
Available to backorder
Gauge Plate
£1.16 £0.97

  406 Pan Head Screw M5x18
Pan Head Screw M5x18
MK911228-4
Available to backorder
Pan Head Screw M5x18
£1.64 £1.37

  407 Blade Gauge Ass'y
Blade Gauge Ass'y
MK123062-2
Available to backorder
Blade Gauge Ass'y
£9.16 £7.63

  409 Socket Wrench 9
Socket Wrench 9
MK782209-3
Available to backorder
Socket Wrench 9
£3.52 £2.93

  410 Planer Blade 82
Planer Blade 82
MK793004-6
Available to backorder
Planer Blade 82
£21.06 £17.55

  410 82mm Hss Planer Blade (Alt.)
82mm Hss Planer Blade (Alt.)
MKD-16346
Available to backorder
82mm Hss Planer Blade (Alt.)
£12.08 £10.07

  411 Wing Nut M6
Wing Nut M6
MK934301-3
Available to backorder
Wing Nut M6
£0.86 £0.72

  413 Sharpening Holder Ass'y
Sharpening Holder Ass'y
MK123004-6
Available to backorder
Sharpening Holder Ass'y
£7.16 £5.97

  414 Cap Square Neck Bolt M6x30
Cap Square Neck Bolt M6x30
MK251920-3
Available to backorder
Cap Square Neck Bolt M6x30
£0.58 £0.48

  906 Set Plate 82 Set (F06)
Set Plate 82 Set (F06)
MK193540-6
Available to backorder
Set Plate 82 Set (F06)
£11.14 £9.28


Description

Model No. 1125

Power Planer 82mm

Power Tool Parts Diagrams
