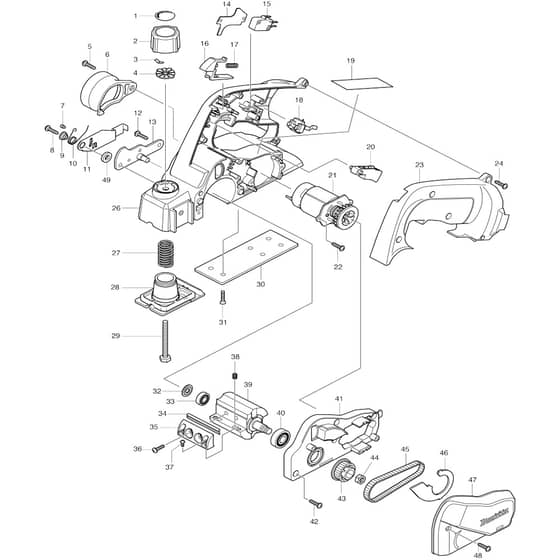

Makita 1051D - Cordless Power Planer - Power Tool Diagram

Makita 1051D - Cordless Power Planer - Power Tool Diagram
Makita 1051D - Cordless Power Planer - Power Tool Diagram

Description

Model No. 1051D

Cordless Power Planer

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Scale Label
Scale Label
MK816346-2
Available to backorder
Scale Label
£0.86 £0.72

  2 Knob 35
Knob 35
MK271312-0
Available to backorder
Knob 35
£4.48 £3.73

  3 Leaf Spring
Leaf Spring
MK232185-6
Available to backorder
Leaf Spring
£1.74 £1.45

  4 Cam Plate
Cam Plate
MK344710-2
Available to backorder
Cam Plate
£1.60 £1.33

  5 Tapping Screw 4X18 (Refs 012 | 022 | 024 | 042 | 048)
Tapping Screw 4X18 (Refs 012 | 022 | 024 | 042 | 048)
MK265995-6
Available to backorder
Tapping Screw 4X18 (Refs 012 | 022 | 024 | 042 | 048)
£0.48 £0.40

  6 Nozzle
Nozzle
MK416787-8
Available to backorder
Nozzle
£2.34 £1.95

  7 Spring Pin 3-8
Spring Pin 3-8
MK951051-5
Available to backorder
Spring Pin 3-8
£0.48 £0.40

  8 Tapping Screw 4X20
Tapping Screw 4X20
MK266045-0
Available to backorder
Tapping Screw 4X20
£0.48 £0.40

  9 Shoulder Ring 4
Shoulder Ring 4
MK257215-2
Available to backorder
Shoulder Ring 4
£1.32 £1.10

  10 Torsion Spring 10
Torsion Spring 10
MK231504-3
Available to backorder
Torsion Spring 10
£0.74 £0.62

  11 Drum Cover
Drum Cover
MK344708-9
Available to backorder
Drum Cover
£2.46 £2.05

  13 Drum Holder
Drum Holder
MK165242-4
Available to backorder
Drum Holder
£5.12 £4.27

  14 Lead Guide
Lead Guide
MK413074-6
Available to backorder
Lead Guide
£0.48 £0.40

  15 Switch V15-1A6-In
Switch V15-1A6-In
MK651942-7
Available to backorder
Switch V15-1A6-In
£5.48 £4.57

  16 Lock Off Button
Lock Off Button
MK416789-4
Available to backorder
Lock Off Button
£1.74 £1.45

  17 Compression Spring 4
Compression Spring 4
MK233194-8
Available to backorder
Compression Spring 4
£0.48 £0.40

  18 Battery Holder
Battery Holder
MK643909-9
Available to backorder
Battery Holder
£4.34 £3.62

  19 Name Plate 1051D
Name Plate 1051D
MK852332-9
Available to backorder
Name Plate 1051D
£0.74 £0.62

  20 Switch Lever
Switch Lever
MK416788-6
Available to backorder
Switch Lever
£1.74 £1.45

  21 Pulley 7.5-13.5 (C10)
Pulley 7.5-13.5 (C10)
MK222151-1
Available to backorder
Pulley 7.5-13.5 (C10)
£20.38 £16.98

  21 Dc Motor
Dc Motor
MK629759-6
Available to backorder
Dc Motor
£42.62 £35.52

  21 Pan Head Screw M3X8 (C30)
Pan Head Screw M3X8 (C30)
MK911008-8
Available to backorder
Pan Head Screw M3X8 (C30)
£0.48 £0.40

  23 Handle Cover
Handle Cover
MK417222-9
Available to backorder
Handle Cover
£11.72 £9.77

  26 Main Frame
Main Frame
MK417221-1
Available to backorder
Main Frame
£40.16 £33.47

  27 Compression Spring 15
Compression Spring 15
MK231356-2
Available to backorder
Compression Spring 15
£1.32 £1.10

  28 Front Base
Front Base
MK317119-1
Available to backorder
Front Base
£17.92 £14.93

  29 Hex. Bolt M6X60
Hex. Bolt M6X60
MK921382-6
Available to backorder
Hex. Bolt M6X60
£0.74 £0.62

  30 Base
Base
MK344707-1
Available to backorder
Base
£4.20 £3.50

  31 Countersunk Head Screw M4X16
Countersunk Head Screw M4X16
MK912127-3
Available to backorder
Countersunk Head Screw M4X16
£0.48 £0.40

  32 Bearing Retainer 6-18
Bearing Retainer 6-18
MK285691-0
Available to backorder
Bearing Retainer 6-18
£1.44 £1.20

  33 Ball Bearing 626Llb
Ball Bearing 626Llb
MK211016-2
Available to backorder
Ball Bearing 626Llb
£5.64 £4.70

  34 Planer Blade 50Mm
Planer Blade 50Mm
MKA-85400
Available to backorder
Planer Blade 50Mm
£10.18 £8.48

  35 Drum Plate
Drum Plate
MK310073-8
Available to backorder
Drum Plate
£21.96 £18.30

  35 Drum Plate Set (Alt.)
Drum Plate Set (Alt.)
MK187669-8
Available to backorder
Drum Plate Set (Alt.)
£63.22 £52.68

  36 H.S.Button Head Screw M6X17
H.S.Button Head Screw M6X17
MK265484-1
Available to backorder
H.S.Button Head Screw M6X17
£0.74 £0.62

  37 +Pan Head Screw M4X10
+Pan Head Screw M4X10
MK265069-3
Available to backorder
+Pan Head Screw M4X10
£0.58 £0.48

  38 Compression Spring 3
Compression Spring 3
MK231317-2
Available to backorder
Compression Spring 3
£0.48 £0.40

  39 Drum
Drum
MK161134-5
Available to backorder
Drum
£56.48 £47.07

  40 Ball Bearing 6000Ddw
Ball Bearing 6000Ddw
MK211088-7
Available to backorder
Ball Bearing 6000Ddw
£5.48 £4.57

  41 Bracket
Bracket
MK416785-2
Available to backorder
Bracket
£7.66 £6.38

  43 Pulley 8-30
Pulley 8-30
MK222152-9
Available to backorder
Pulley 8-30
£14.02 £11.68

  44 Hex. Nut M8
Hex. Nut M8
MK931402-8
Available to backorder
Hex. Nut M8
£0.58 £0.48

  45 Synchro Belt 6-210
Synchro Belt 6-210
MK225082-3
Available to backorder
Synchro Belt 6-210
£4.48 £3.73

  46 Baffle Plate
Baffle Plate
MK344711-0
Available to backorder
Baffle Plate
£1.44 £1.20

  47 Belt Cover
Belt Cover
MK416786-0
Available to backorder
Belt Cover
£6.22 £5.18

  49 Flat Washer 4
Flat Washer 4
MK941051-3
Available to backorder
Flat Washer 4
£0.48 £0.40

  902 Screw M5X10 (A02)
Screw M5X10 (A02)
MK251871-0
Available to backorder
Screw M5X10 (A02)
£1.32 £1.10

  903 Flat Washer 5 (A03)
Flat Washer 5 (A03)
MK253807-5
Available to backorder
Flat Washer 5 (A03)
£0.48 £0.40

  904 Battery 1434 Set (A04B)
Battery 1434 Set (A04B)
MK193101-2
Available to backorder
Battery 1434 Set (A04B)
£155.18 £129.32

  905 Guide Holder (A05)
Guide Holder (A05)
MK344726-7
Available to backorder
Guide Holder (A05)
£2.52 £2.10

  906 Guide Rule (A06)
Guide Rule (A06)
MK344727-5
Available to backorder
Guide Rule (A06)
£11.66 £9.72

  907 Battery Cover (A07)
Battery Cover (A07)
MK414938-7
Available to backorder
Battery Cover (A07)
£0.48 £0.40

  908 Hex. Wrench 4 (A08)
Hex. Wrench 4 (A08)
MK783202-0
Available to backorder
Hex. Wrench 4 (A08)
£1.88 £1.57

  909 Latch (C10)
Latch (C10)
MK417059-4
Available to backorder
Latch (C10)
£0.68 £0.57


Description

Model No. 1051D

Cordless Power Planer

Power Tool Parts Diagrams
