Description

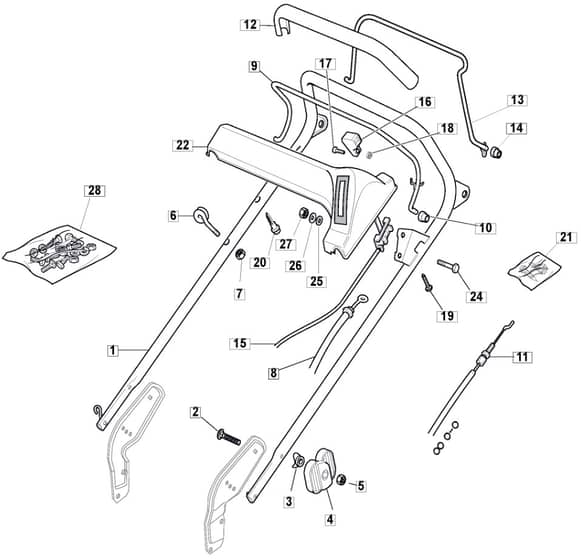

Mountfield M512 PD 3S BW Parts Diagram

Product Name - MLFAW 5365 TRH

Model Year - 2010

Model Type - NP 534 W BW

Art.N - 292157038/MFR

Ref. Img. Part No. Details
  1 Handle. Upper Part Black
Handle. Upper Part Black
MO381007028/1
Available to backorder
Handle. Upper Part Black
£61.80 £51.50

  2 Screw
Screw
MO112819121/0
Available to backorder
Screw
£1.97 £1.64

  3 Washer
Washer
MO122671651/0
Available to backorder
Washer
£1.97 £1.64

  4 Black Knob
Black Knob
MO122399900/0
In stock
Black Knob
£1.55 £1.29

  5 Nut
Nut
MO112293200/0
In stock
Nut
£1.55 £1.29

  6 Spring
Spring
MO122430309/0
Available to backorder
Spring
£3.10 £2.58

  7 Nut
Nut
MO112154330/0
In stock
Nut
£1.55 £1.29

  8 Cable. Thread Engine Brake Honda Engine From 01-9-2003 To 31-8-2006
Cable. Thread Engine Brake Honda Engine From 01-9-2003 To 31-8-2006
MO181000641/0
Available to backorder
Cable. Thread Engine Brake Honda Engine From 01-9-2003 To 31-8-2006
£14.80 £12.33

  8 Cable. Thread Engine Brake Honda . Ggp Engine From 01-9-2006
Cable. Thread Engine Brake Honda . Ggp Engine From 01-9-2006
MO181000616/1
Available to backorder
Cable. Thread Engine Brake Honda . Ggp Engine From 01-9-2006
£13.66 £11.38

  8 Cable. Thread Engine Brake Honda Engine To 31-8-2002
Cable. Thread Engine Brake Honda Engine To 31-8-2002
MO181000628/0
Available to backorder
Cable. Thread Engine Brake Honda Engine To 31-8-2002
£19.78 £16.48

  9 Lever. Engine Brake From 01-9-2006
Lever. Engine Brake From 01-9-2006
MO181003291/3
Available to backorder
Lever. Engine Brake From 01-9-2006
£14.92 £12.43

  10 Bushing
Bushing
MO122041966/0
Available to backorder
Bushing
£1.55 £1.29

  11 Cable Rear Drive (General Transmission)
Cable Rear Drive (General Transmission)
MO381000669/0
Available to backorder
Cable Rear Drive (General Transmission)
£19.08 £15.90

  11 Cable Rear Drive (Bi. Ci. Di.)
Cable Rear Drive (Bi. Ci. Di.)
MO381000673/0
Available to backorder
Cable Rear Drive (Bi. Ci. Di.)
£19.63 £16.36

  12 Handgrip Black
Handgrip Black
MO122291050/0
Available to backorder
Handgrip Black
£14.22 £11.85

  13 Driving Lever
Driving Lever
MO181003288/1
Available to backorder
Driving Lever
£11.62 £9.68

  14 Bushing From 01-9-2004
Bushing From 01-9-2004
MO322041965/1
Available to backorder
Bushing From 01-9-2004
£1.55 £1.29

  15 Throttle Cable St.Honda.Tecumseh Engine
Throttle Cable St.Honda.Tecumseh Engine
MO181007092/0
Available to backorder
Throttle Cable St.Honda.Tecumseh Engine
£26.75 £22.29

  16 Black Knob
Black Knob
MO122399801/0
Available to backorder
Black Knob
£1.52 £1.27

  17 Screw
Screw
MO112726388/0
Available to backorder
Screw
£1.55 £1.29

  18 Nut
Nut
MO112290800/0
Available to backorder
Nut
£1.55 £1.29

  19 Screw
Screw
MO112728460/0
Available to backorder
Screw
£1.55 £1.29

  20 Screw
Screw
MO122943006/0
Available to backorder
Screw
£1.82 £1.52

  22 Black Dashboard
Black Dashboard
MO422120164/0
Available to backorder
Black Dashboard
£33.79 £28.16

  23 Throttle Label Honda Engine
Throttle Label Honda Engine
MO114356692/0
Available to backorder
Throttle Label Honda Engine
£1.51 £1.26

  24 Screw
Screw
MO112788910/0
Available to backorder
Screw
£1.55 £1.29

  25 Washer
Washer
MO112523020/0
In stock
Washer
£1.55 £1.29

  26 Grower
Grower
MO112581500/0
Available to backorder
Grower
£1.55 £1.29

  27 Nut
Nut
MO112291000/0
Available to backorder
Nut
£1.55 £1.29

  28 Screw Assembly Kit
Screw Assembly Kit
MO381008610/1
Available to backorder
Screw Assembly Kit
£11.62 £9.68


Description

Mountfield M512 PD 3S BW Parts Diagram

Product Name - MLFAW 5365 TRH

Model Year - 2010

Model Type - NP 534 W BW

Art.N - 292157038/MFR
