Husqvarna T535IXP - Crankcase

Part No. t535ixp_crankcase-group
Husqvarna T535IXP - Crankcase
Husqvarna T535IXP - Crankcase

Description

Husqvarna T535IXP

Model Year -

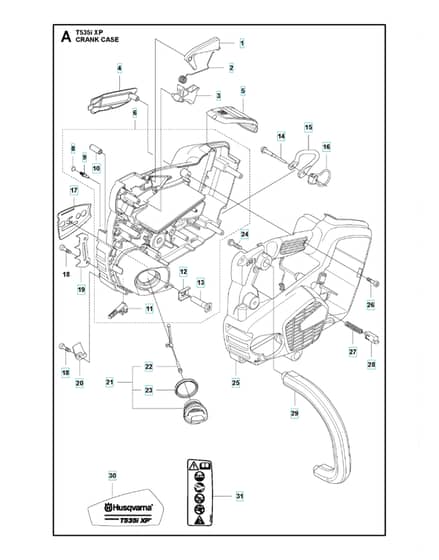

Crankcase - Parts Diagram

Ref. Img. Part No. Details
  1 Throttle Lockout
Throttle Lockout
HV506 49 57-01
Available to backorder
Throttle Lockout
£5.36 £4.47

  2 Spring
Spring
HV544 09 99-01
Available to backorder
Spring
£3.52 £2.93

  3 Throttle Control
Throttle Control
HV577 31 26-01
Available to backorder
Throttle Control
£8.34 £6.95

  4 Handle Insert
Handle Insert
HV576 90 09-01
Available to backorder
Handle Insert
£7.70 £6.42

  5 Cover
Cover
HV576 90 12-01
Available to backorder
Cover
£7.70 £6.42

  8 Filter
Filter
HV537 40 35-01
Available to backorder
Filter
£4.50 £3.75

  9 Check Valve
Check Valve
HV530 02 61-19
In stock
Check Valve
£6.40 £5.33

  10 Spring Pin
Spring Pin
HV501 62 33-01
Available to backorder
Spring Pin
£1.67 £1.39

  12 Stiffening Plate
Stiffening Plate
HV576 99 97-01
Available to backorder
Stiffening Plate
£4.12 £3.43

  13 Bar Bolt
Bar Bolt
HV503 87 54-01
Available to backorder
Bar Bolt
£5.32 £4.43

  14 Screw Itxscfm
Screw Itxscfm
HV522 84 79-01
Available to backorder
Screw Itxscfm
£2.56 £2.13

  15 Loop
Loop
HV576 38 13-01
Available to backorder
Loop
£7.79 £6.49

  17 Chain Guide
Chain Guide
HV576 90 14-01
Available to backorder
Chain Guide
£5.78 £4.82

  18 Screw Ihsct
Screw Ihsct
HV503 21 74-16
Available to backorder
Screw Ihsct
£1.82 £1.52

  19 Spike
Spike
HV577 28 66-01
Available to backorder
Spike
£8.45 £7.04

  20 Chain Catcher
Chain Catcher
HV505 28 85-01
Available to backorder
Chain Catcher
£5.96 £4.97

  22 Holder
Holder
HV503 57 89-01
Available to backorder
Holder
£5.42 £4.52

  24 Screw Ihsct
Screw Ihsct
HV503 21 68-72
Available to backorder
Screw Ihsct
£2.05 £1.71

  25 Crankcase
Crankcase
HV576 90 10-02
Available to backorder
Crankcase
£65.88 £54.90

  26 Screw Ihsct
Screw Ihsct
HV503 21 66-74
Available to backorder
Screw Ihsct
£1.31 £1.09

  27 Spring
Spring
HV585 48 00-01
Available to backorder
Spring
£3.73 £3.11

  28 Push Button
Push Button
HV577 99 66-01
Available to backorder
Push Button
£3.32 £2.77

  29 Front Handle
Front Handle
HV576 90 11-01
Available to backorder
Front Handle
£34.66 £28.88

  31 Decal
Decal
HV577 84 43-01
Available to backorder
Decal
£2.88 £2.40


Description

Husqvarna T535IXP

Model Year -

Crankcase - Parts Diagram
