Husqvarna RC 318T - Mower Lift & Deck Lift

Part No. rc_318t_mower_lift_deck_lift-group
Husqvarna RC 318T - Mower Lift & Deck Lift
Husqvarna RC 318T - Mower Lift & Deck Lift

Description

Husqvarna RC 318T

Model Year -

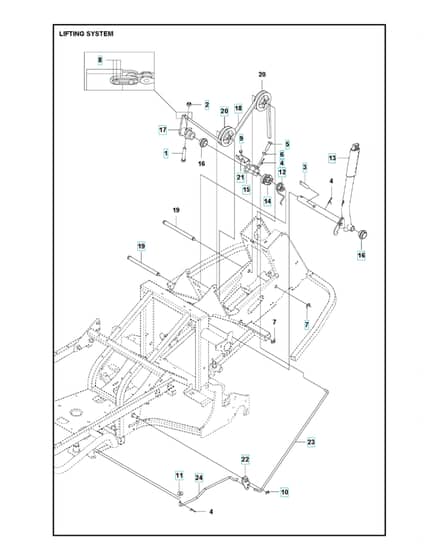

Mower Lift & Deck Lift - Parts Diagram

Ref. Img. Part No. Details
  1 Screw Ehhm
Screw Ehhm
HV725 25 44-71
Available to backorder
Screw Ehhm
£7.09 £5.91

  2 Hexagon Locking Nut
Hexagon Locking Nut
HV732 25 22-01
Available to backorder
Hexagon Locking Nut
£4.84 £4.03

  3 Pen
Pen
HV525 40 66-01
Available to backorder
Pen
£11.74 £9.78

  4 Split Pin
Split Pin
HV721 61 83-01
Available to backorder
Split Pin
£0.72 £0.60

  5 Screw
Screw
HV725 24 97-51
Available to backorder
Screw
£7.06 £5.88

  6 Hexagon Nut
Hexagon Nut
HV731 23 20-01
Available to backorder
Hexagon Nut
£3.43 £2.86

  7 E-Clip
E-Clip
HV735 31 18-20
Available to backorder
E-Clip
£0.77 £0.64

  8 Linkage
Linkage
HV506 55 47-01
In stock
Linkage
£4.86 £4.05

  9 Screw Ehhft
Screw Ehhft
HV725 23 64-61
Available to backorder
Screw Ehhft
£2.56 £2.13

  10 E-Clip
E-Clip
HV735 31 14-20
Available to backorder
E-Clip
£0.77 £0.64

  11 Washer
Washer
HV734 11 64-41
In stock
Washer
£3.25 £2.71

  12 Spring
Spring
HV589 28 42-01
Available to backorder
Spring
£8.98 £7.48

  13 Lifting Lever Assy
Lifting Lever Assy
HV582 19 08-01
Available to backorder
Lifting Lever Assy
£72.48 £60.40

  14 Anvil
Anvil
HV588 92 71-01
Available to backorder
Anvil
£5.63 £4.69

  15 Lifting Arm
Lifting Arm
HV588 92 70-01
Available to backorder
Lifting Arm
£11.38 £9.48

  16 Bearing
Bearing
HV588 92 69-02
Available to backorder
Bearing
£7.06 £5.88

  17 Lifting Arm
Lifting Arm
HV588 97 34-01
Available to backorder
Lifting Arm
£27.46 £22.88

  19 Shaft
Shaft
HV582 87 19-02
Available to backorder
Shaft
£19.54 £16.28

  20 Offset Pulley
Offset Pulley
HV506 90 56-01
Available to backorder
Offset Pulley
£22.45 £18.71

  21 Bracket
Bracket
HV501 09 29-01
Available to backorder
Bracket
£8.98 £7.48

  22 Link Assy
Link Assy
HV588 97 40-01
Available to backorder
Link Assy
£10.26 £8.55

  23 Rod
Rod
HV588 97 44-01
Available to backorder
Rod
£14.74 £12.28

  24 Rod
Rod
HV588 97 45-01
Available to backorder
Rod
£12.71 £10.59


Description

Husqvarna RC 318T

Model Year -

Mower Lift & Deck Lift - Parts Diagram
