Husqvarna R 420TSX AWD - Belt

Husqvarna R 420TSX AWD - Belt
Husqvarna R 420TSX AWD - Belt

Description

Husqvarna R 420TSX AWD

Model Year -

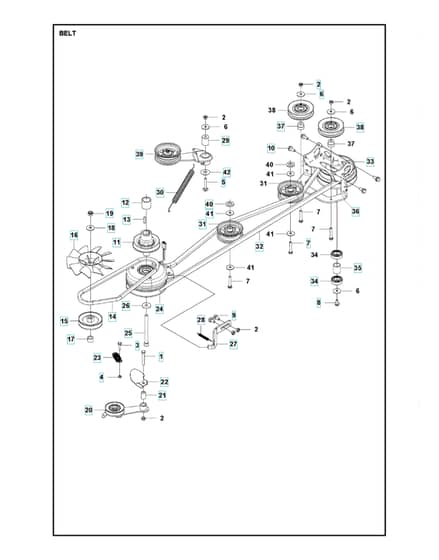

Belt - Parts Diagram

Ref. Img. Part No. Details
  1 Screw Ehhm
Screw Ehhm
HV725 24 62-51
Available to backorder
Screw Ehhm
£6.34 £5.28

  2 Lock Nut
Lock Nut
HV732 21 18-01
Available to backorder
Lock Nut
£2.40 £2.00

  3 Screw Ehhm
Screw Ehhm
HV725 23 72-71
Available to backorder
Screw Ehhm
£2.52 £2.10

  4 Hexagon Nut
Hexagon Nut
HV731 23 16-01
Available to backorder
Hexagon Nut
£1.50 £1.25

  6 Washer
Washer
HV544 22 16-01
Available to backorder
Washer
£5.18 £4.32

  8 Screw Ehhfm
Screw Ehhfm
HV506 57 01-03
Available to backorder
Screw Ehhfm
£5.04 £4.20

  9 Screw Rsqm
Screw Rsqm
HV727 64 51-51
Available to backorder
Screw Rsqm
£5.04 £4.20

  10 Screw Ehhfm
Screw Ehhfm
HV506 57 01-04
Available to backorder
Screw Ehhfm
£5.04 £4.20

  12 Spacing Sleeve
Spacing Sleeve
HV506 50 92-01
Available to backorder
Spacing Sleeve
£10.36 £8.63

  14 Belt
Belt
HV589 56 23-01
In stock
Belt
£31.08 £25.90

  15 Pulley
Pulley
HV506 99 14-01
Available to backorder
Pulley
£89.94 £74.95

  16 Fan
Fan
HV506 94 81-01
Available to backorder
Fan
£16.32 £13.60

  18 Washer
Washer
HV734 11 74-41
Available to backorder
Washer
£4.54 £3.78

  19 Lock Nut
Lock Nut
HV732 21 20-01
Available to backorder
Lock Nut
£4.06 £3.38

  20 Belt Tensioner Assy
Belt Tensioner Assy
HV506 99 30-01
Available to backorder
Belt Tensioner Assy
£67.94 £56.62

  21 Pipe
Pipe
HV506 99 20-01
Available to backorder
Pipe
£18.12 £15.10

  23 Spring
Spring
HV506 54 25-01
In stock
Spring
£6.96 £5.80

  24 Clutch
Clutch
HV577 06 55-01
Available to backorder
Clutch
£328.80 £274.00

  26 Washer
Washer
HV506 59 75-01
Available to backorder
Washer
£9.72 £8.10

  28 Spring
Spring
HV506 83 43-01
Available to backorder
Spring
£3.80 £3.17

  30 Spring
Spring
HV506 66 56-01
Available to backorder
Spring
£14.52 £12.10

  31 Pulley
Pulley
HV577 44 47-01
Available to backorder
Pulley
£33.12 £27.60

  32 Belt
Belt
HV594 74 66-01
Available to backorder
Belt
Was £96.12 £80.10 Special Price £56.42 £47.02

  34 Ball Bearing
Ball Bearing
HV738 21 04-04
Available to backorder
Ball Bearing
£8.42 £7.02

  37 Bushing
Bushing
HV506 82 68-02
Available to backorder
Bushing
£14.88 £12.40

  38 Pulley Assy
Pulley Assy
HV589 61 97-01
Available to backorder
Pulley Assy
£43.92 £36.60

  40 Washer
Washer
HV734 11 86-01
Available to backorder
Washer
£1.04 £0.87

  42 Washer
Washer
HV504 46 09-01
Available to backorder
Washer
£3.88 £3.23


Description

Husqvarna R 420TSX AWD

Model Year -

Belt - Parts Diagram
