Honda HRX476C1 - VYEE - MASF 1130001- Handle Pipe Diagram

Honda HRX476C1 - VYEE - MASF 1130001- Handle Pipe Diagram
Honda HRX476C1 - VYEE - MASF 1130001- Handle Pipe Diagram

Description

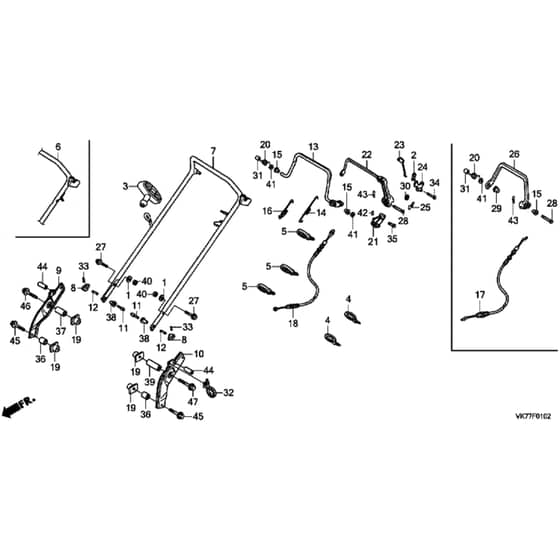

Honda HRX476C1 - VYEE Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Spacer HP16577-ZG3-000
Spacer
Out of stock
£4.73 £3.94

  2 Rod Joint HP16956-892-000
Rod Joint
Out of stock
£8.52 £7.10

  3 Recoil Starter Handle HP28461-ZE7-T01
Recoil Starter Handle
Out of stock
£7.02 £5.85

  4 Cable Tie HP32901-VE0-850
Cable Tie
Out of stock
£6.30 £5.25

  5 Cable Tie HP32901-VK7-000
Cable Tie
Out of stock
£6.30 £5.25

  7 Handle HP53110-VK8-J51
Handle
Out of stock
£103.20 £86.00

  8 Handle Grip HP53125-VL0-B00ZA
Handle Grip
Out of stock
£17.17 £14.31

  9 Handle Stay R H HP53131-VK8-J50
Handle Stay R H
Out of stock
£35.24 £29.37

  10 Handle Stay L H HP53136-VK8-J50
Handle Stay L H
Out of stock
£35.24 £29.37

  11 Pin HP53158-VK8-J50
Pin
Out of stock
£14.82 £12.35

  12 Handle Adjusting Spring HP53367-VL0-B00
Handle Adjusting Spring
Out of stock
£1.26 £1.05

  13 Clutch Lever Assy HP54410-VA9-H50
Clutch Lever Assy
Out of stock
£78.72 £65.60

  14 Clutch Spring HP54411-VA3-P00
Clutch Spring
In stock
£8.64 £7.20

  15 Clutch Lever Bush HP54412-952-770
Clutch Lever Bush
Out of stock
£4.62 £3.85

  16 Clutch Lever Return Spring HP54414-VA3-P00
Clutch Lever Return Spring
In stock
£6.72 £5.60

  17 Brake Cable HP54530-VK8-D51
Brake Cable
Out of stock
£37.32 £31.10

  18 Roto-Stop Cable HP54530-VK8-J50
Roto-Stop Cable
In stock
£47.16 £39.30

  19 Head Light Set Nut HP61304-165-013
Head Light Set Nut
Out of stock
£5.65 £4.71

  20 Stop Return Spring R H HP75118-VA3-J00
Stop Return Spring R H
In stock
£8.04 £6.70

  21 Cable Arm HP75128-VE0-L00
Cable Arm
Out of stock
£14.41 £12.01

  22 Roto-Stop Lever Assy HP75161-VE0-L01
Roto-Stop Lever Assy
Out of stock
£58.56 £48.80

  23 Ratchet Push Rod HP75165-VE0-L00
Ratchet Push Rod
Out of stock
£9.96 £8.30

  24 Lock Lever HP75166-VE0-L00
Lock Lever
Out of stock
£6.96 £5.80

  25 Pawl Spring HP75168-VA4-000
Pawl Spring
Out of stock
£6.48 £5.40

  26 Brake Lever HP75190-VE1-E00ZA
Brake Lever
Out of stock
£160.20 £133.50

  27 Flange Bolt HP90101-VK8-J50
Flange Bolt
Out of stock
£3.02 £2.52

  28 Pin HP90106-VA4-000
Pin
Out of stock
£10.40 £8.67

  28 Clutch Lever Pin HP90106-VA4-800
Clutch Lever Pin
Out of stock
£9.95 £8.29

  29 Push Nut HP90301-VA3-J01
Push Nut
In stock
£2.77 £2.31

  30 Special Washer 6Mm HP90407-952-300
Special Washer 6Mm
Out of stock
£4.10 £3.42

  31 Collar 8 X 11 X 13.5 HP90552-VA3-J00
Collar 8 X 11 X 13.5
Out of stock
£5.89 £4.91

  32 Strap HP90672-SA0-003
Strap
Out of stock
£8.28 £6.90

  33 Pin HP90751-VL0-B00
Pin
Out of stock
£1.16 £0.97

  34 Lever Hinge Lock Pin HP90753-VA3-J00
Lever Hinge Lock Pin
Out of stock
£4.80 £4.00

  35 Cable Joint Pin HP90754-VA9-P40
Cable Joint Pin
Out of stock
£3.36 £2.80

  36 Lower Stay Collar HP91551-VE2-000
Lower Stay Collar
Out of stock
£2.74 £2.28

  37 Collar HP91551-VK8-J50
Collar
Out of stock
£9.84 £8.20

  38 Handle Height Collar HP91551-VL0-B00
Handle Height Collar
Out of stock
£3.95 £3.29

  39 Collar HP91552-VK8-J50
Collar
Out of stock
£9.84 £8.20

  40 Nut HP94031-08070
Nut
Out of stock
£3.84 £3.20

  41 Plain Washer 8Mm HP94101-08000
Plain Washer 8Mm
Out of stock
£1.09 £0.91

  42 Lock Pin 6Mm HP94251-06000
Lock Pin 6Mm
Out of stock
£1.50 £1.25

  43 Lock Pin 8Mm HP94251-08000
Lock Pin 8Mm
Out of stock
£1.75 £1.46

  44 Tube HP95003-250-0220
Tube
Out of stock
£1.34 £1.12

  45 Bolt HP95701-08022-07
Bolt
Out of stock
£2.09 £1.74

  46 Bolt HP95701-08050-07
Bolt
Out of stock
£1.62 £1.35

  47 Flange Bolt HP95701-080-7507
Flange Bolt
Out of stock
£2.40 £2.00


Description

Honda HRX476C1 - VYEE Rotary Mower Parts Diagram
