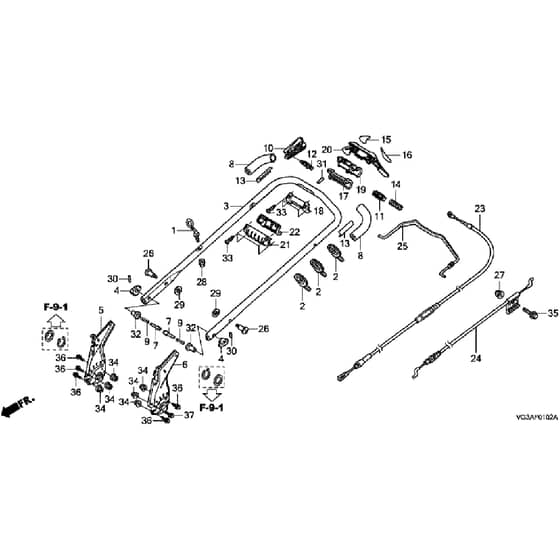

Honda HRS536C5 - VKEH - Handle Pipe Diagram

Honda HRS536C5 - VKEH -  Handle Pipe Diagram
Honda HRS536C5 - VKEH -  Handle Pipe Diagram

Description

Honda HRS536C5 - VKEH Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Rope Guide HP28475-VL0-S00
Rope Guide
Out of stock
£4.86 £4.05

  2 Cable Tie HP32901-VB5-A00
Cable Tie
In stock
Was £6.47 £5.39 Special Price £4.30 £3.58

  3 Upper Handle HP53111-VL0-N01ZA
Upper Handle
Out of stock
£83.04 £69.20

  4 Handle Grip HP53125-VL0-B00ZA
Handle Grip
Out of stock
£17.17 £14.31

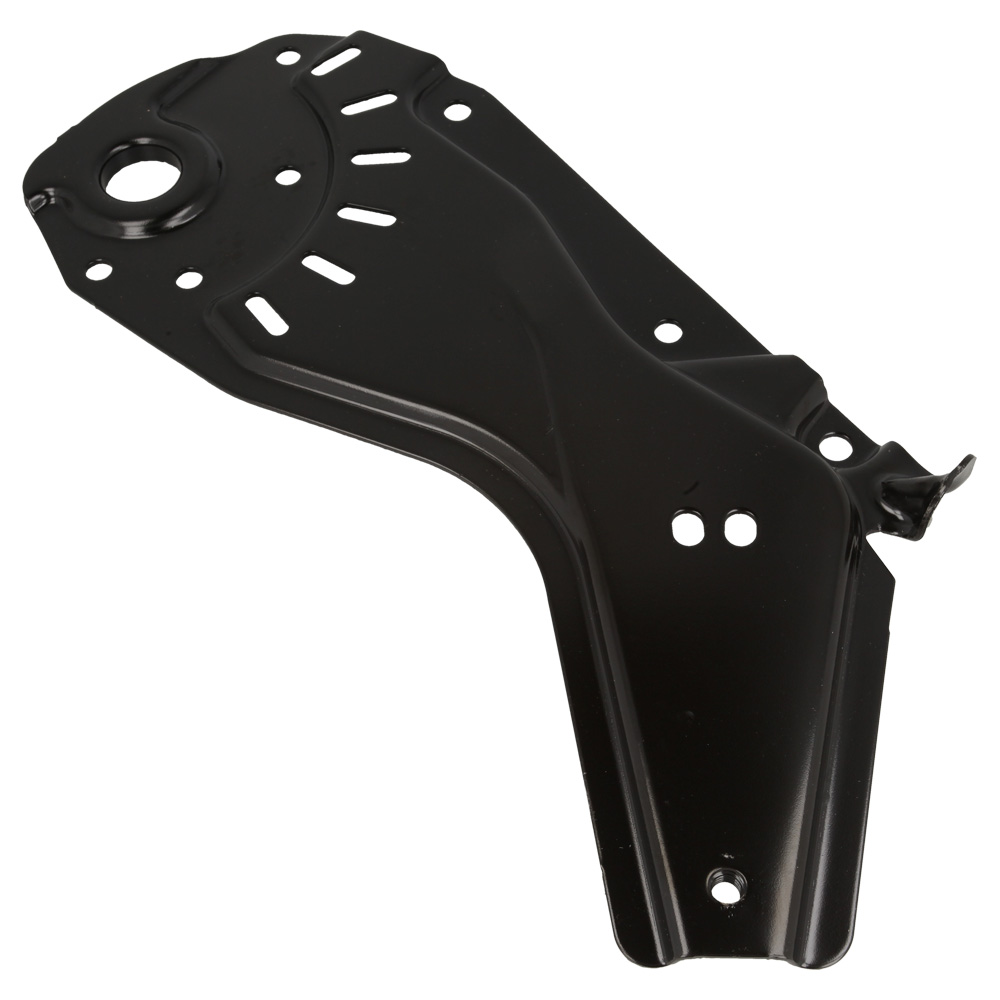

  6 Handle Stay HP53135-VG3-N00
Handle Stay
Out of stock
£39.56 £32.97

  7 Pin 8Mm HP53158-VL0-B01
Pin 8Mm
Out of stock
£2.32 £1.93

  8 Handle Grip HP53165-VL0-C00
Handle Grip
Out of stock
£18.48 £15.40

  9 Handle Adjusting Spring HP53367-VL0-B00
Handle Adjusting Spring
Out of stock
£1.26 £1.05

  10 Lever Stopper HP54315-VH7-K00
Lever Stopper
Out of stock
£40.86 £34.05

  11 Select Lever HP54315-VH7-L00
Select Lever
Out of stock
£4.34 £3.62

  12 Lock Pin HP54316-VH7-K00
Lock Pin
Out of stock
£2.10 £1.75

  13 Grip HP54322-VL0-B00
Grip
Out of stock
£3.02 £2.52

  14 Select Lever Spring HP54411-VH7-L00
Select Lever Spring
Out of stock
£0.66 £0.55

  15 Pad Grip R H HP54421-VL0-L00
Pad Grip R H
Out of stock
£2.65 £2.21

  16 Pad Grip L H HP54426-VL0-L00
Pad Grip L H
Out of stock
£2.65 £2.21

  17 Upper Grip Bracket HP54434-VL0-B00
Upper Grip Bracket
Out of stock
£5.26 £4.38

  18 Lower Grip Bracket HP54437-VL0-B00
Lower Grip Bracket
Out of stock
£5.26 £4.38

  19 Upper Bracket Cover HP54442-VL0-P00
Upper Bracket Cover
Out of stock
£2.98 £2.48

  20 Upper Clutch Grip HP54443-VH7-L00
Upper Clutch Grip
Out of stock
£11.14 £9.28

  21 Lower Clutch Grip HP54446-VH7-L00
Lower Clutch Grip
Out of stock
£10.31 £8.59

  22 Lower Bracket Cover HP54447-VL0-P00
Lower Bracket Cover
Out of stock
£3.85 £3.21

  23 Clutch Cable HP54510-VG3-N01
Clutch Cable
Out of stock
£33.23 £27.69

  24 Brake Cable Assy HP54530-VG3-N01
Brake Cable Assy
Out of stock
£26.18 £21.82

  25 Brake Lever HP75191-VH7-K00ZA
Brake Lever
Out of stock
£19.57 £16.31

  26 Special Bolt 8 X 32 HP90102-VL0-P00
Special Bolt 8 X 32
Out of stock
£2.10 £1.75

  27 Lock Nut HP90303-V10-000
Lock Nut
Out of stock
£3.34 £2.78

  28 Lock Nut 6Mm HP90303-VG3-000
Lock Nut 6Mm
Out of stock
£0.65 £0.54

  29 Washer HP90503-VL0-B00
Washer
Out of stock
£2.17 £1.81

  30 Pin HP90751-VL0-B00
Pin
Out of stock
£1.16 £0.97

  31 Roller HP91151-VL0-B00
Roller
Out of stock
£3.16 £2.63

  31 Roller 5 X 37.3 HP91151-VH7-H50
Roller 5 X 37.3
Out of stock
£3.56 £2.97

  32 Handle Height Collar HP91551-VL0-B00
Handle Height Collar
Out of stock
£3.95 £3.29

  33 Self Tapping Screw HP93911-14280
Self Tapping Screw
Out of stock
£1.80 £1.50

  34 Flange Nut 8Mm HP94050-08080
Flange Nut 8Mm
Out of stock
£3.61 £3.01

  35 Bolt HP95701-06045-07
Bolt
Out of stock
£2.21 £1.84

  36 Bolt HP95701-08016-07
Bolt
Out of stock
£1.16 £0.97

  37 Bolt HP95701-08018-07
Bolt
Out of stock
£1.16 £0.97


Description

Honda HRS536C5 - VKEH Rotary Mower Parts Diagram
