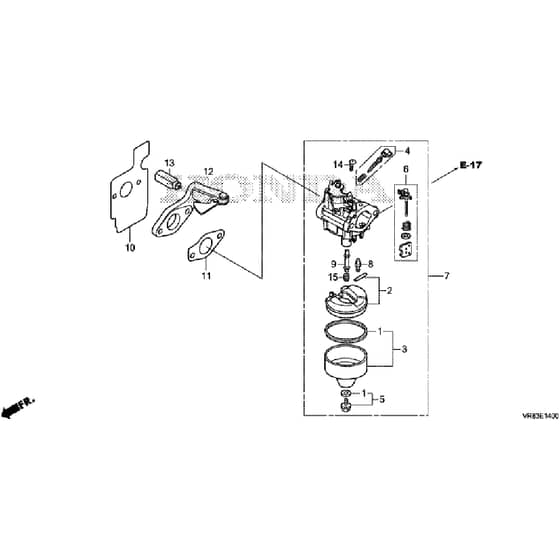

Honda HRN536C1 - VYEA - Carburettor Diagram

Honda HRN536C1 - VYEA -  Carburettor Diagram
Honda HRN536C1 - VYEA -  Carburettor Diagram

Description

Honda HRN536C1 - VYEA Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Gasket Set
Gasket Set
HP16010-Z9L-811
In stock
Gasket Set
£3.60 £3.00

  2 Float Set
Float Set
HP16013-ZL1-003
Available to backorder
Float Set
£36.11 £30.09

  3 Float Chamber Set
Float Chamber Set
HP16015-Z9L-811
Available to backorder
Float Chamber Set
£53.81 £44.84

  4 Screw Set
Screw Set
HP16016-ZG0-W00
Available to backorder
Screw Set
£13.56 £11.30

  5 Screw Set
Screw Set
HP16028-ZK7-S91
Available to backorder
Screw Set
£14.59 £12.16

  6 Choke Set
Choke Set
HP16044-Z9L-811
Available to backorder
Choke Set
£27.20 £22.67

  7 Carburetor Assy Bb76J A
Carburetor Assy Bb76J A
HP16100-Z9L-811
Available to backorder
Carburetor Assy Bb76J A
£117.00 £97.50

  8 Float Valve
Float Valve
HP16155-ZM0-013
In stock
Float Valve
£46.32 £38.60

  9 Main Nozzle
Main Nozzle
HP16166-Z9L-811
Available to backorder
Main Nozzle
£35.74 £29.78

  10 Packing Insulator
Packing Insulator
HP16212-Z9L-000
In stock
Packing Insulator
£9.95 £8.29

  11 Carburetor Packing
Carburetor Packing
HP16221-Z9L-000
Available to backorder
Carburetor Packing
£2.14 £1.78

  12 Coke Control Assy
Coke Control Assy
HP16600-Z9L-000
In stock
Coke Control Assy
£62.92 £52.43

  13 Thermowax Assy
Thermowax Assy
HP16620-Z8D-842
In stock
Thermowax Assy
£39.01 £32.51

  14 Pan Screw 5 X 6
Pan Screw 5 X 6
HP93500-050060H
Available to backorder
Pan Screw 5 X 6
£1.81 £1.51

  15 Main Jet
Main Jet
HP99101-1240620
Available to backorder
Main Jet
£12.22 £10.18

  15 Jet
Jet
HP99101-124-0680
Available to backorder
Jet
£12.22 £10.18

  15 Jet
Jet
HP99101-1240650
Available to backorder
Jet
£12.22 £10.18


Description

Honda HRN536C1 - VYEA Rotary Mower Parts Diagram
