Honda HRH536K3 - QXE - MZBU 8200001-8299999 Handle Pipe Diagram

Part No. hrh536k3_qxe_mzbu_8200001_8299999_handle_pipe-group
Honda HRH536K3 - QXE - MZBU 8200001-8299999 Handle Pipe Diagram
Honda HRH536K3 - QXE - MZBU 8200001-8299999 Handle Pipe Diagram

Description

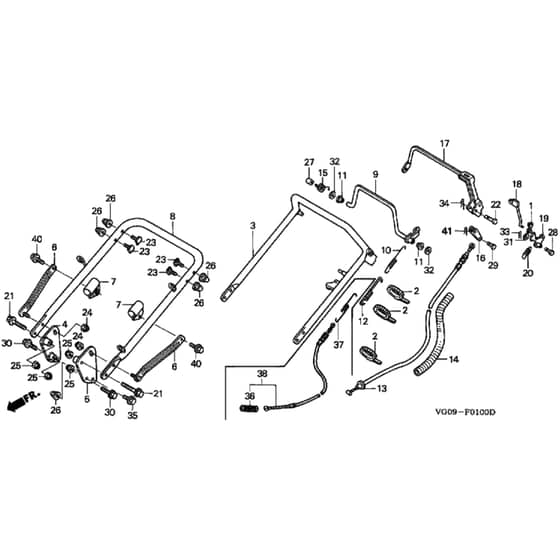

Honda HRH536K3 - QXE Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Rod Joint
Rod Joint
HP16956-892-000
Available to backorder
Rod Joint
£8.39 £6.99

  2 Cable Tie
Cable Tie
HP32901-VE0-850
Available to backorder
Cable Tie
£6.20 £5.17

  3 Upper Handle
Upper Handle
HP53110-VG0-850ZB
Available to backorder
Upper Handle
£169.56 £141.30

  4 Handle Stay R H
Handle Stay R H
HP53115-VG0-000
Available to backorder
Handle Stay R H
£74.76 £62.30

  5 Handle Stay L H
Handle Stay L H
HP53116-VG0-000
Available to backorder
Handle Stay L H
£74.76 £62.30

  6 Handle Support Plate
Handle Support Plate
HP53118-VB5-800
Available to backorder
Handle Support Plate
£22.31 £18.59

  7 Handle Support Hanger
Handle Support Hanger
HP53119-VB5-800
In stock
Handle Support Hanger
£26.89 £22.41

  8 Handle
Handle
HP53150-VG0-010ZB
Available to backorder
Handle
£92.88 £77.40

  9 Clutch Lever Assy
Clutch Lever Assy
HP54410-VA9-H50
Available to backorder
Clutch Lever Assy
£78.12 £65.10

  11 Clutch Lever Bush
Clutch Lever Bush
HP54412-952-770
Available to backorder
Clutch Lever Bush
£4.55 £3.79

  13 Roto-Stop Cable
Roto-Stop Cable
HP54530-VA3-J01
In stock
Roto-Stop Cable
£39.98 £33.32

  14 Cable Guard Tube
Cable Guard Tube
HP54558-VG0-010
Available to backorder
Cable Guard Tube
£20.47 £17.06

  15 Stop Return Spring R H
Stop Return Spring R H
HP75118-VA3-J00
In stock
Stop Return Spring R H
£8.56 £7.13

  16 Cable Arm
Cable Arm
HP75128-VE0-L00
Available to backorder
Cable Arm
£16.03 £13.36

  17 Roto-Stop Lever Assy
Roto-Stop Lever Assy
HP75161-VE0-L01
Available to backorder
Roto-Stop Lever Assy
£69.96 £58.30

  19 Lock Lever
Lock Lever
HP75166-VA3-J01
Available to backorder
Lock Lever
£7.14 £5.95

  18 Ratchet Push Rod
Ratchet Push Rod
HP75165-VE0-L00
In stock
Ratchet Push Rod
£12.05 £10.04

  20 Pawl Spring
Pawl Spring
HP75168-VA4-000
In stock
Pawl Spring
£6.90 £5.75

  21 Flange Bolt 8 X 60
Flange Bolt 8 X 60
HP95701-0806000
Available to backorder
Flange Bolt 8 X 60
£2.21 £1.84

  22 Clutch Lever Pin
Clutch Lever Pin
HP90106-VA4-800
Available to backorder
Clutch Lever Pin
£12.19 £10.16

  23 Handle Bolt
Handle Bolt
HP90109-VB5-800
In stock
Handle Bolt
£8.86 £7.38

  24 Nut
Nut
HP90115-659-003
In stock
Nut
£1.19 £0.99

  25 Lock Nut 8Mm
Lock Nut 8Mm
HP90312-SB2-000
In stock
Lock Nut 8Mm
£7.10 £5.92

  26 Nut
Nut
HP90443-107-000
Available to backorder
Nut
£8.23 £6.86

  27 Collar 8 X 11 X 13.5
Collar 8 X 11 X 13.5
HP90552-VA3-J00
Available to backorder
Collar 8 X 11 X 13.5
£7.00 £5.83

  28 Lever Hinge Lock Pin
Lever Hinge Lock Pin
HP90753-VA3-J00
Available to backorder
Lever Hinge Lock Pin
£5.06 £4.22

  29 Cable Joint Pin
Cable Joint Pin
HP90754-VA9-P40
In stock
Cable Joint Pin
£3.56 £2.97

  30 Flange Bolt 8 X 35
Flange Bolt 8 X 35
HP95701-0803500
Available to backorder
Flange Bolt 8 X 35
£2.59 £2.16

  31 Special Washer 6Mm
Special Washer 6Mm
HP90407-952-300
Available to backorder
Special Washer 6Mm
£4.24 £3.53

  32 Plain Washer 8Mm
Plain Washer 8Mm
HP94101-08000
Available to backorder
Plain Washer 8Mm
£0.97 £0.81

  34 Lock Pin 8Mm
Lock Pin 8Mm
HP94251-08000
In stock
Lock Pin 8Mm
£1.84 £1.53

  35 Flange Bolt 8 X 20
Flange Bolt 8 X 20
HP95701-0802000
Available to backorder
Flange Bolt 8 X 20
£1.55 £1.29

  36 Clutch Return Spring
Clutch Return Spring
HP23437-VB5-A00
Available to backorder
Clutch Return Spring
£5.63 £4.69

  37 Clutch Spring
Clutch Spring
HP54411-VB5-A00
In stock
Clutch Spring
£13.08 £10.90

  38 Cable
Cable
HP06541-VB5-A01
In stock
Cable
£36.91 £30.76

  40 Flange Bolt 8 X 16
Flange Bolt 8 X 16
HP95701-0801600
Available to backorder
Flange Bolt 8 X 16
£1.55 £1.29

  41 Lock Pin 6Mm
Lock Pin 6Mm
HP94251-06000
In stock
Lock Pin 6Mm
£1.22 £1.02


Description

Honda HRH536K3 - QXE Rotary Mower Parts Diagram
