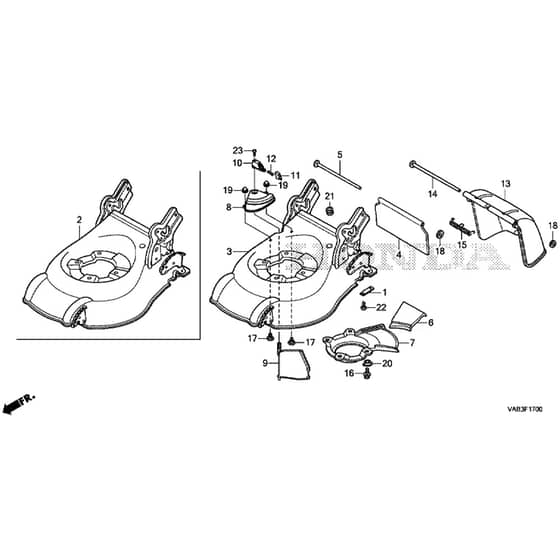

Honda HRG466XB-SEEA - Cutter Housing Diagram

Honda HRG466XB-SEEA -  Cutter Housing Diagram
Honda HRG466XB-SEEA -  Cutter Housing Diagram

Description

Honda HRG466XB-SEEA Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 1 Axle Holder
1 Axle Holder
HP42938-VH3-850
Available to backorder
1 Axle Holder
£1.34 £1.12

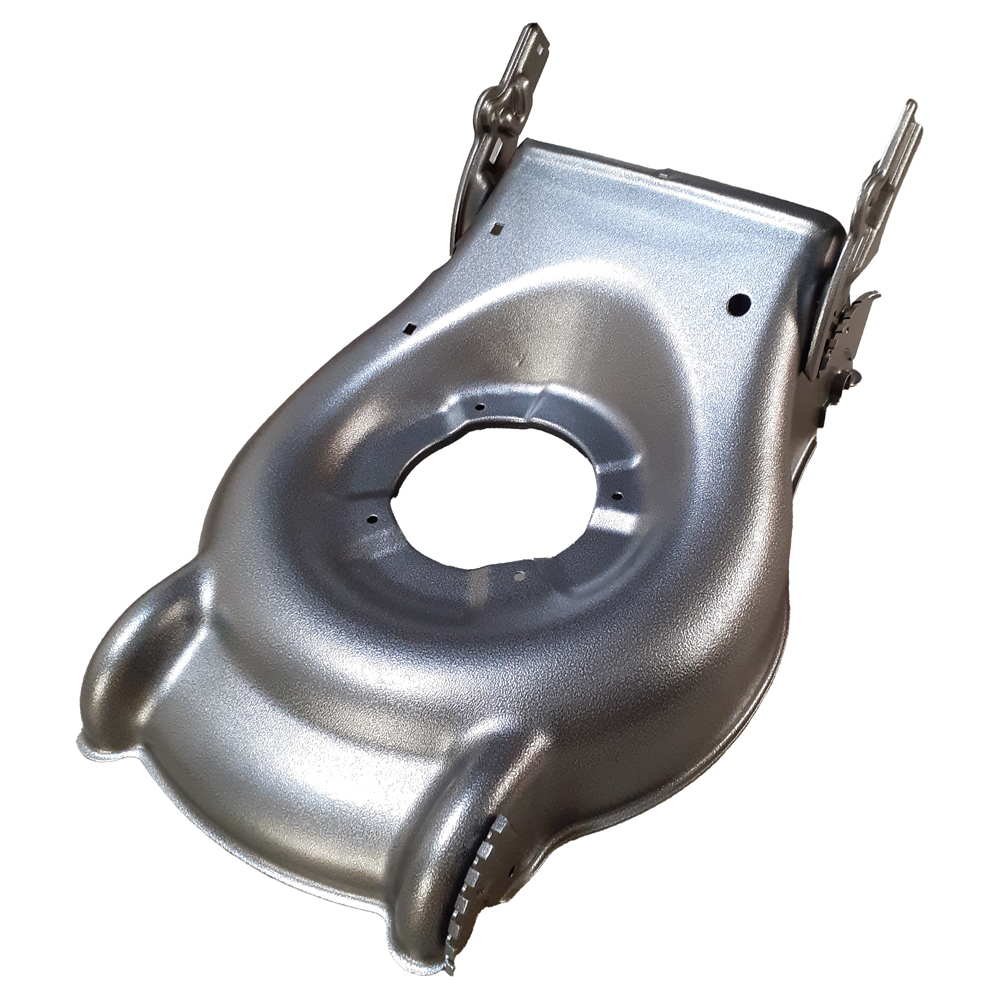

  3 3 Cutter Housing
3 Cutter Housing
HP76110-VH4-T51ZB
Available to backorder
3 Cutter Housing
£188.28 £156.90

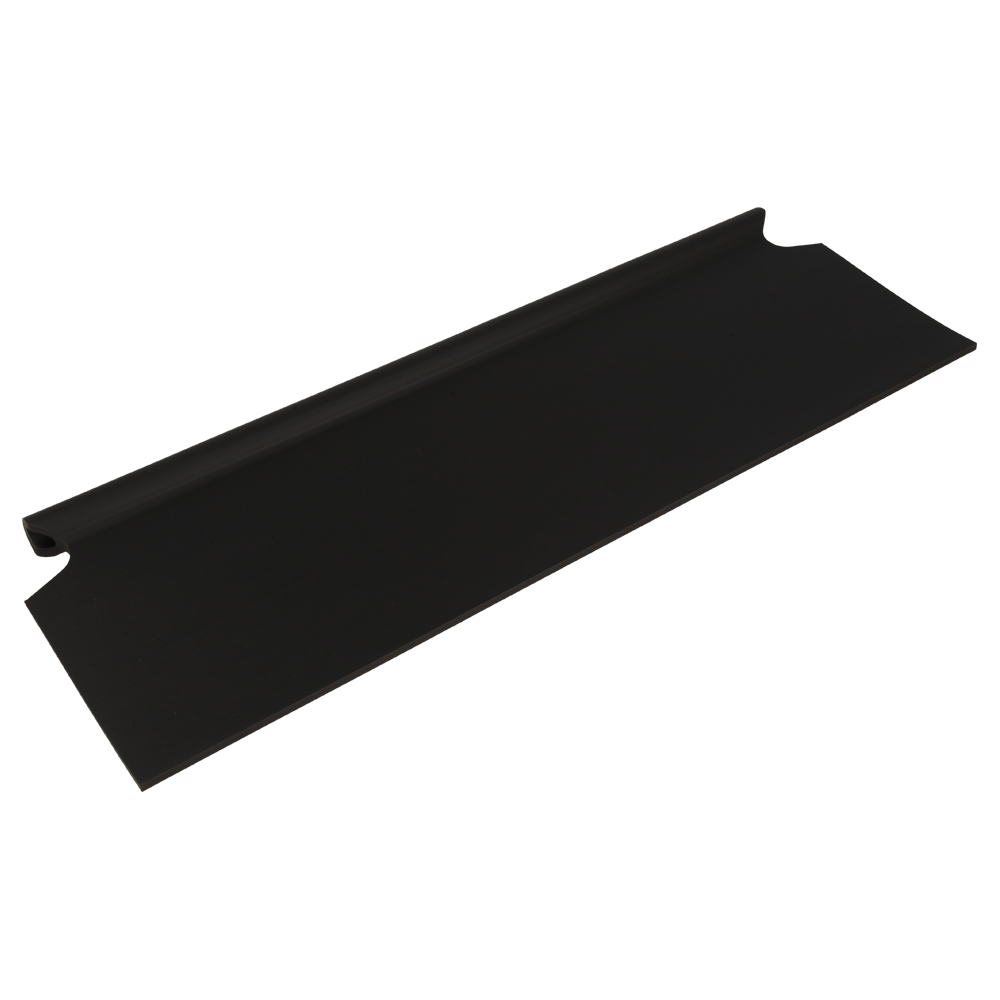

  4 4 Shield
4 Shield
HP76118-VH4-010
Available to backorder
4 Shield
£13.32 £11.10

  5 5 Shield Shaft
5 Shield Shaft
HP76138-VH4-000
Available to backorder
5 Shield Shaft
£16.73 £13.94

  6 6 Guide Plate
6 Guide Plate
HP76143-VH4-T50
Available to backorder
6 Guide Plate
£9.36 £7.80

  7 7 Roto-Stop Cover
7 Roto-Stop Cover
HP76147-VH4-010
Available to backorder
7 Roto-Stop Cover
£29.60 £24.67

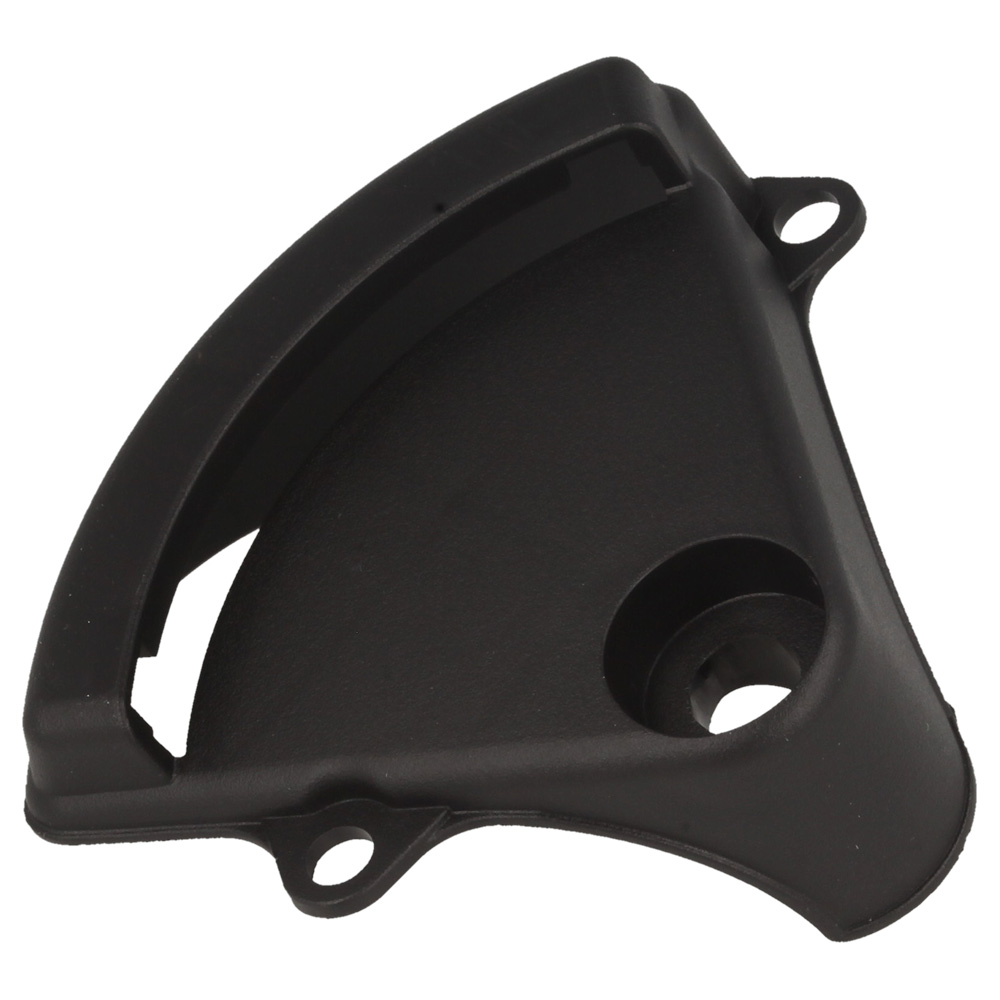

  8 8 Shutter Cover
8 Shutter Cover
HP76261-VH4-T50
Available to backorder
8 Shutter Cover
£29.40 £24.50

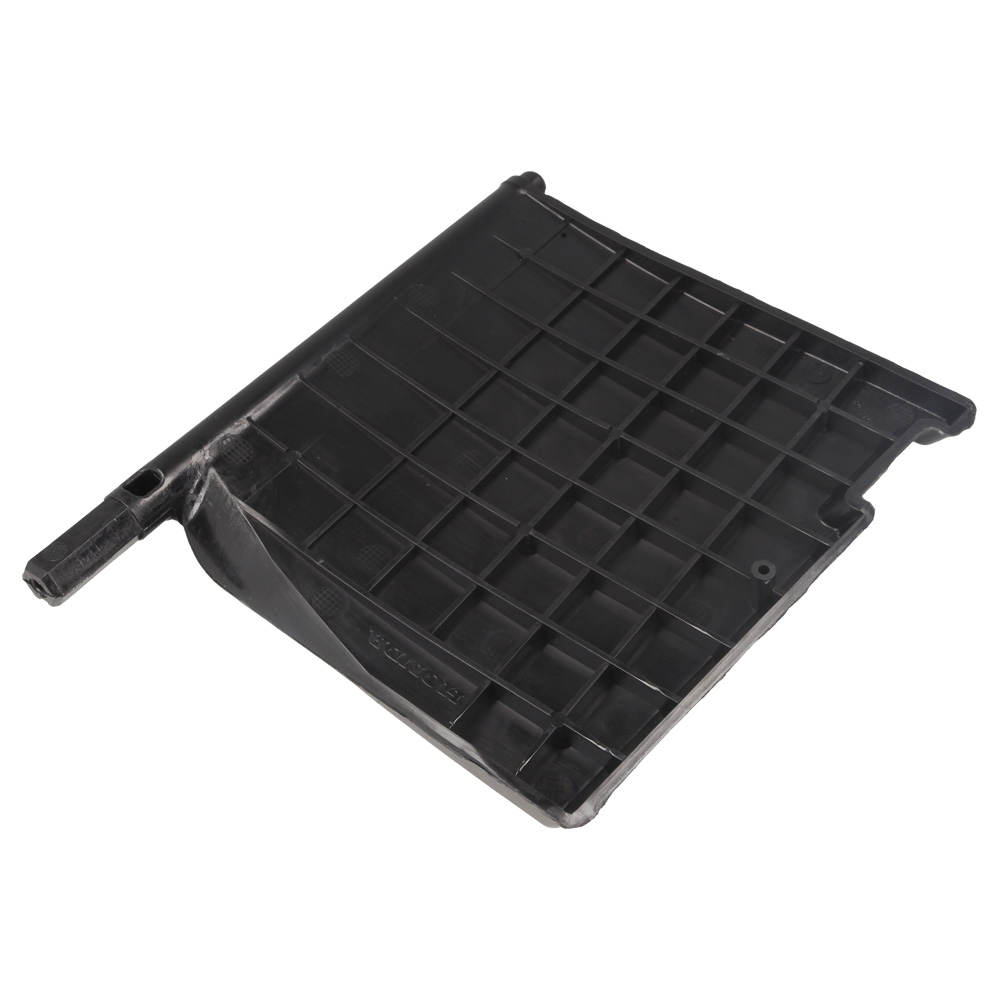

  9 9 Shutter
9 Shutter
HP76262-VH4-T50
Available to backorder
9 Shutter
£33.19 £27.66

  10 10 Shutter Lever
10 Shutter Lever
HP76263-VL0-S00
Available to backorder
10 Shutter Lever
£24.00 £20.00

  11 11 Lock Lever
11 Lock Lever
HP76264-VL0-S00
Available to backorder
11 Lock Lever
£2.28 £1.90

  12 12 Lever Spring
12 Lever Spring
HP76265-VL0-S00
Available to backorder
12 Lever Spring
£2.21 £1.84

  13 13 Discharge Guard
13 Discharge Guard
HP76281-VH4-010ZB
Available to backorder
13 Discharge Guard
£43.98 £36.65

  14 14 Guard Shaft
14 Guard Shaft
HP76282-VH4-000
Available to backorder
14 Guard Shaft
£9.68 £8.07

  15 15 Guard Return Spring
15 Guard Return Spring
HP76284-VH3-N10
Available to backorder
15 Guard Return Spring
£8.58 £7.15

  16 16 Engine Setting Bolt
16 Engine Setting Bolt
HP90102-VA4-000
Available to backorder
16 Engine Setting Bolt
£3.67 £3.06

  17 17 Bolt
17 Bolt
HP90102-VL0-S00
Available to backorder
17 Bolt
£2.34 £1.95

  18 18 Push Nut
18 Push Nut
HP90301-VK8-J50
Available to backorder
18 Push Nut
£5.04 £4.20

  19 19 Flange Nut
19 Flange Nut
HP90301-VL0-S00
Available to backorder
19 Flange Nut
£2.28 £1.90

  20 20 Roto Stop Cover Washer
20 Roto Stop Cover Washer
HP90501-VH3-000
Available to backorder
20 Roto Stop Cover Washer
£1.93 £1.61

  21 21 Cable Grommet
21 Cable Grommet
HP91651-VH3-850
Available to backorder
21 Cable Grommet
£1.57 £1.31

  22 22 Self Tapping Screw
22 Self Tapping Screw
HP93904-35210
Available to backorder
22 Self Tapping Screw
£1.86 £1.55

  23 23 Tapping Screw
23 Tapping Screw
HP93911-154J0
Available to backorder
23 Tapping Screw
£1.80 £1.50


Description

Honda HRG466XB-SEEA Rotary Mower Parts Diagram
