Honda HRD536K4 - HXEH - MZBL 8300001- Carburettor Diagram

Part No. hrd536k4_hxeh_mzbl_8300001_carburettor-group
Honda HRD536K4 - HXEH - MZBL 8300001- Carburettor Diagram
Honda HRD536K4 - HXEH - MZBL 8300001- Carburettor Diagram

Description

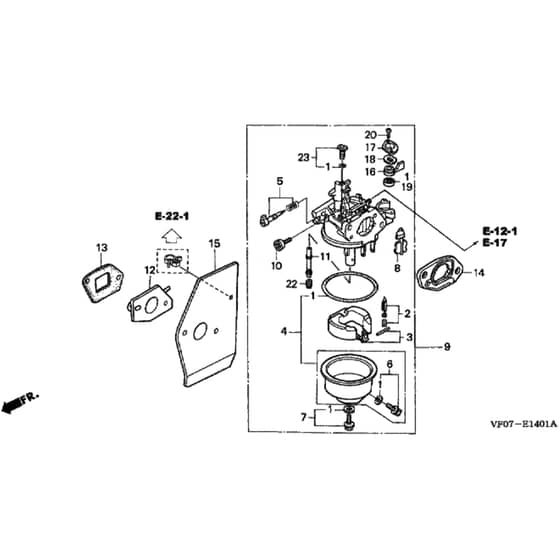

Honda HRD536K4 - HXEH Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Gasket Set
Gasket Set
HP16010-ZE0-025
Available to backorder
Gasket Set
£22.52 £18.77

  2 Float Valve Set
Float Valve Set
HP16011-ZE0-005
Available to backorder
Float Valve Set
£31.69 £26.41

  3 Float Set (BE66 NA)
Float Set (BE66 NA)
HP16013-Z0S-B01
Available to backorder
Float Set (BE66 NA)
£34.43 £28.69

  3 Float Set (BE66 JA)
Float Set (BE66 JA)
HP16013-ZE0-005
Available to backorder
Float Set (BE66 JA)
£34.43 £28.69

  4 Float Bowl Set
Float Bowl Set
HP16015-ZE0-831
Available to backorder
Float Bowl Set
£45.56 £37.97

  5 Pilot Screw Set
Pilot Screw Set
HP16016-ZH7-W01
Available to backorder
Pilot Screw Set
£21.02 £17.52

  6 Drain Screw Set
Drain Screw Set
HP16024-ZE1-811
Available to backorder
Drain Screw Set
£13.69 £11.41

  7 Screw Set
Screw Set
HP16028-ZK7-S91
In stock
Screw Set
£14.34 £11.95

  8 Choke Set (BE66 NA)
Choke Set (BE66 NA)
HP16045-Z1V-G01
Available to backorder
Choke Set (BE66 NA)
£38.51 £32.09

  8 Choke Set (BE66 JA)
Choke Set (BE66 JA)
HP16045-ZE7-005
Available to backorder
Choke Set (BE66 JA)
£38.51 £32.09

  9 Carburettor Assy (BE66 JA)
Carburettor Assy (BE66 JA)
HP16100-Z1V-003
Available to backorder
Carburettor Assy (BE66 JA)
£126.12 £105.10

  9 Carburettor Assy (BE66 NA)
Carburettor Assy (BE66 NA)
HP16100-Z1V-802
Available to backorder
Carburettor Assy (BE66 NA)
£101.04 £84.20

  10 Throttle Stop Screw
Throttle Stop Screw
HP16124-ZE0-005
Available to backorder
Throttle Stop Screw
£13.04 £10.87

  11 Main Nozzle (BE66 JA)
Main Nozzle (BE66 JA)
HP16166-Z1V-003
Available to backorder
Main Nozzle (BE66 JA)
£42.08 £35.07

  11 Main Nozzle (BE66 NA)
Main Nozzle (BE66 NA)
HP16166-Z1V-801
Available to backorder
Main Nozzle (BE66 NA)
£42.08 £35.07

  12 Carburettor Insulator
Carburettor Insulator
HP16211-ZE7-000
Available to backorder
Carburettor Insulator
£12.48 £10.40

  13 Insulator Gasket
Insulator Gasket
HP16212-Z1V-701
Out of stock
Insulator Gasket
£3.60 £3.00

  13 Insulator Gasket
Insulator Gasket
HP16212-ZE7-M10
In stock
Insulator Gasket
£2.28 £1.90

  14 Carburettor Spacer
Carburettor Spacer
HP16220-ZE6-010
In stock
Carburettor Spacer
£7.52 £6.27

  15 Carburettor Gasket
Carburettor Gasket
HP16221-ZE7-M11
In stock
Carburettor Gasket
£21.01 £17.51

  16 Fuel Tap Lever
Fuel Tap Lever
HP16953-ZE1-812
Available to backorder
Fuel Tap Lever
£13.33 £11.11

  17 Lever Setting Plate
Lever Setting Plate
HP16954-ZE1-812
Available to backorder
Lever Setting Plate
£7.43 £6.19

  18 Valve Lever Spring
Valve Lever Spring
HP16956-ZE1-811
Available to backorder
Valve Lever Spring
£4.20 £3.50

  19 Fuel Tap Gasket
Fuel Tap Gasket
HP16957-ZE1-812
In stock
Fuel Tap Gasket
£4.79 £3.99

  20 Pan Screw 3 X 6
Pan Screw 3 X 6
HP93500-030060H
Available to backorder
Pan Screw 3 X 6
£1.49 £1.24

  22 Jet (BE66 JA)
Jet (BE66 JA)
HP99101-ZH8-0650
Available to backorder
Jet (BE66 JA)
£13.43 £11.19

  22 Main Jet
Main Jet
HP99101-ZH8-0620
Available to backorder
Main Jet
£13.94 £11.62

  22 Main Jet (BE66 NA)
Main Jet (BE66 NA)
HP99101-ZK7-0680
Available to backorder
Main Jet (BE66 NA)
£13.69 £11.41

  22 Jet (BE66 JA)
Jet (BE66 JA)
HP99101-ZH8-0600
Available to backorder
Jet (BE66 JA)
£13.88 £11.57

  23 Jet Kit
Jet Kit
HP99204-ZE0-0350
Available to backorder
Jet Kit
£25.63 £21.36
