Honda HRD535 - HXE - MZBM 8000001-8099999 Control Diagram

Part No. hrd535_hxe_mzbm_8000001_8099999_control-group
Honda HRD535 - HXE - MZBM 8000001-8099999 Control Diagram
Honda HRD535 - HXE - MZBM 8000001-8099999 Control Diagram

Description

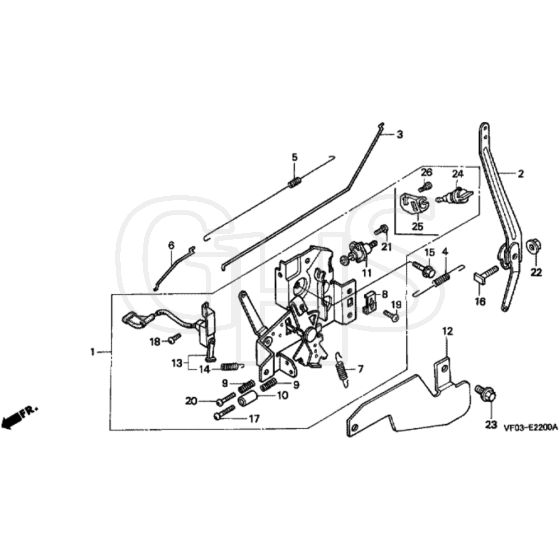

Honda HRD535 - HXE Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Control Assy
Control Assy
HP16500-ZG9-820
Available to backorder
Control Assy
£154.20 £128.50

  4 Governor Spring
Governor Spring
HP16561-ZE6-010
In stock
Governor Spring
£4.36 £3.63

  5 Throttle Return Spring
Throttle Return Spring
HP16562-ZE6-000
In stock
Throttle Return Spring
£5.76 £4.80

  6 Choke Rod
Choke Rod
HP16573-ZE6-010
In stock
Choke Rod
£3.62 £3.02

  8 Cable Holder
Cable Holder
HP16576-891-000
Available to backorder
Cable Holder
£3.89 £3.24

  9 Control Adjusting Spring
Control Adjusting Spring
HP16584-883-300
Available to backorder
Control Adjusting Spring
£4.80 £4.00

  10 Stopper Collar
Stopper Collar
HP16599-ZG1-M10
Available to backorder
Stopper Collar
£2.62 £2.18

  11 Fuel Tap Assy
Fuel Tap Assy
HP16950-ZG9-M00
Available to backorder
Fuel Tap Assy
£40.79 £33.99

  12 Control Protector
Control Protector
HP17100-ZE6-000
Available to backorder
Control Protector
£11.83 £9.86

  14 Switch Control Spring
Switch Control Spring
HP36120-ZE6-010
Available to backorder
Switch Control Spring
£2.63 £2.19

  15 Flange Bolt 6 X 14
Flange Bolt 6 X 14
HP90014-952-000
Available to backorder
Flange Bolt 6 X 14
£3.77 £3.14

  16 Governor Arm Bolt
Governor Arm Bolt
HP90015-ZE5-010
Available to backorder
Governor Arm Bolt
£3.35 £2.79

  17 Recessed Screw 5 X 25
Recessed Screw 5 X 25
HP90016-ZG9-N30
Available to backorder
Recessed Screw 5 X 25
£4.57 £3.81

  18 Screw
Screw
HP93500-040080A
Available to backorder
Screw
£1.51 £1.26

  19 Screw Pan 5 X 16
Screw Pan 5 X 16
HP93500-050160A
Available to backorder
Screw Pan 5 X 16
£1.51 £1.26

  20 Screw Pan 5 X 20
Screw Pan 5 X 20
HP93500-050200A
Available to backorder
Screw Pan 5 X 20
£1.51 £1.26

  21 Screw
Screw
HP93892-05012-00
Available to backorder
Screw
£1.51 £1.26

  22 Flange Nut 6mm
Flange Nut 6mm
HP94050-06000
In stock
Flange Nut 6mm
£3.37 £2.81

  23 Bolt
Bolt
HP95701-0601000
Available to backorder
Bolt
£0.97 £0.81

  24 Fuel Tap Assy
Fuel Tap Assy
1271
In stock
Fuel Tap Assy
£3.68 £3.07

  25 Fuel Tap Bracket
Fuel Tap Bracket
HP16956-ZM0-000
Available to backorder
Fuel Tap Bracket
£3.35 £2.79

  26 Shoulder Bolt
Shoulder Bolt
HP90006-ZG9-M00
Available to backorder
Shoulder Bolt
£1.57 £1.31
