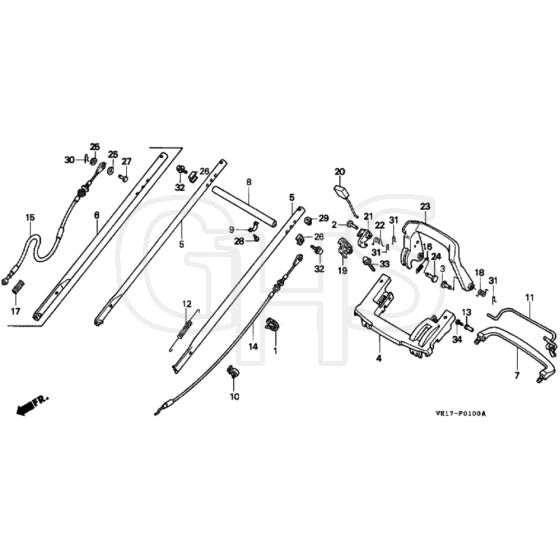

Honda HRB535K2 - SXE - MZBA 6200001-6299999 Handle Pipe Diagram

Honda HRB535K2 - SXE - MZBA 6200001-6299999 Handle Pipe Diagram
Honda HRB535K2 - SXE - MZBA 6200001-6299999 Handle Pipe Diagram

Description

Honda HRB535K2 - SXE Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Cable Tie HP32901-VB5-A00
Cable Tie
In stock
Was £6.47 £5.39 Special Price £4.30 £3.58

  2 Pin HP50603-KB4-000
Pin
Out of stock
£7.86 £6.55

  3 Pin HP50603-MC4-000
Pin
Out of stock
£7.64 £6.37

  4 Upper Handle HP53110-VE2-L00
Upper Handle
Out of stock
£124.20 £103.50

  5 Lower Handle HP53150-VE2-L00ZA
Lower Handle
Out of stock
£72.12 £60.10

  7 Handle Grip HP53165-VE2-L00
Handle Grip
Out of stock
£49.91 £41.59

  8 Connecting Pipe HP53168-VE0-000ZA
Connecting Pipe
Out of stock
£115.44 £96.20

  9 Handle Connecting Plate HP53169-VE0-000
Handle Connecting Plate
Out of stock
£4.94 £4.12

  10 Clip HP53735-SE0-961
Clip
Out of stock
£7.88 £6.57

  11 Clutch Lever Assy HP54410-VE2-M00ZB
Clutch Lever Assy
Out of stock
£62.28 £51.90

  12 Clutch Lever Spring HP54411-VE0-J51
Clutch Lever Spring
Out of stock
£17.51 £14.59

  12 Clutch Lever Spring HP54411-VE2-M00
Clutch Lever Spring
Out of stock
£4.37 £3.64

  13 Clutch Lever Pivot HP54413-VE2-L01
Clutch Lever Pivot
Out of stock
£1.18 £0.98

  14 Clutch Cable HP54510-VE2-305
Clutch Cable
In stock
£35.40 £29.50

  15 Roto-Stop Cable HP54530-VE0-003
Roto-Stop Cable
Out of stock
£27.26 £22.72

  18 Stop Return Spring R H HP75118-VE0-000
Stop Return Spring R H
Out of stock
£4.54 £3.78

  19 Cable Arm HP75128-VE0-000
Cable Arm
In stock
£13.26 £11.05

  20 Ratchet Push Rod HP75165-VE0-000
Ratchet Push Rod
Out of stock
£9.48 £7.90

  21 Lock Lever HP75166-VE0-000
Lock Lever
Out of stock
£4.03 £3.36

  22 Pawl Spring HP75168-VE0-000
Pawl Spring
Out of stock
£1.14 £0.95

  23 Roto-Stop Lever HP75191-VE0-000
Roto-Stop Lever
Out of stock
£58.81 £49.01

  24 Pin HP77226-750-003
Pin
Out of stock
£6.26 £5.22

  26 Frame Joint Washer HP90501-898-000
Frame Joint Washer
Out of stock
£3.94 £3.28

  27 Cable Joint Pin HP90754-VA3-J00
Cable Joint Pin
Out of stock
£4.20 £3.50

  28 Tapping Screw HP93911-24120
Tapping Screw
Out of stock
£1.80 £1.50

  29 Nut HP90115-659-003
Nut
Out of stock
£6.30 £5.25

  29 Flange Nut 8mm HP94050-08000
Flange Nut 8mm
Out of stock
£4.08 £3.40

  30 Lock Pin 6mm HP94251-06000
Lock Pin 6mm
Out of stock
£1.50 £1.25

  31 Lock Pin 8mm HP94251-08000
Lock Pin 8mm
Out of stock
£1.75 £1.46

  32 Bolt HP95701-06045-08
Bolt
Out of stock
£1.78 £1.48

  33 Flange Bolt 8 X 45 HP95701-0804500
Flange Bolt 8 X 45
Out of stock
£2.62 £2.18

  34 Tapping Screw HP90101-VE2-L00
Tapping Screw
Out of stock
£1.62 £1.35


Description

Honda HRB535K2 - SXE Rotary Mower Parts Diagram
