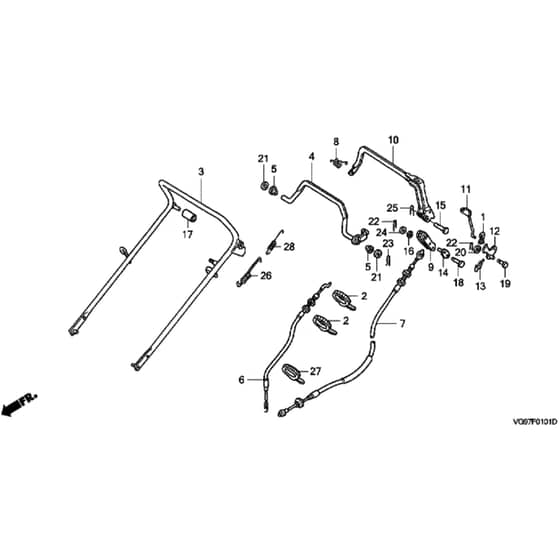

Honda HRB476C - SXE/A - MZCD 8500001-8510560 Handle Pipe Diagram

Part No. hrb476c_sxe_a_mzcd_8500001_8510560_handle_pipe-group
Honda HRB476C - SXE/A - MZCD 8500001-8510560 Handle Pipe Diagram
Honda HRB476C - SXE/A - MZCD 8500001-8510560 Handle Pipe Diagram

Description

Honda HRB476C - SXE/A Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Rod Joint
Rod Joint
HP16956-892-000
Available to backorder
Rod Joint
£8.39 £6.99

  2 Cable Tie
Cable Tie
HP32901-VE0-850
Available to backorder
Cable Tie
£6.20 £5.17

  3 Upper Handle
Upper Handle
HP53110-VE0-L00ZA
Available to backorder
Upper Handle
£186.00 £155.00

  4 Clutch Lever Assy
Clutch Lever Assy
HP54410-VA9-H50
Available to backorder
Clutch Lever Assy
£78.12 £65.10

  5 Clutch Lever Bush
Clutch Lever Bush
HP54412-952-770
Available to backorder
Clutch Lever Bush
£4.55 £3.79

  6 Clutch Cable (up to ser no. 8503600)
Clutch Cable (up to ser no. 8503600)
HP54510-VE0-M11
Available to backorder
Clutch Cable (up to ser no. 8503600)
£36.12 £30.10

  6 Clutch Cable (ser no. 8503601 +)
Clutch Cable (ser no. 8503601 +)
HP54510-VE0-M12
In stock
Clutch Cable (ser no. 8503601 +)
£35.20 £29.33

  7 Roto-Stop Cable
Roto-Stop Cable
HP54530-VE0-M01
In stock
Roto-Stop Cable
£29.83 £24.86

  8 Stop Return Spring R H
Stop Return Spring R H
HP75118-VA3-J00
In stock
Stop Return Spring R H
£8.56 £7.13

  9 Cable Arm
Cable Arm
HP75128-VE0-L00
Available to backorder
Cable Arm
£16.03 £13.36

  10 Roto-Stop Lever Assy
Roto-Stop Lever Assy
HP75161-VE0-L01
Available to backorder
Roto-Stop Lever Assy
£69.96 £58.30

  11 Ratchet Push Rod
Ratchet Push Rod
HP75165-VE0-L00
In stock
Ratchet Push Rod
£12.05 £10.04

  13 Pawl Spring
Pawl Spring
HP75168-VA4-000
In stock
Pawl Spring
£6.90 £5.75

  12 Lock Lever
Lock Lever
HP75166-VA3-J01
Available to backorder
Lock Lever
£7.14 £5.95

  15 Clutch Lever Pin
Clutch Lever Pin
HP90106-VA4-800
Available to backorder
Clutch Lever Pin
£12.19 £10.16

  16 Plain Washer 5mm
Plain Washer 5mm
HP94101-05800
Available to backorder
Plain Washer 5mm
£0.97 £0.81

  17 Collar 8 X 11 X 13.5
Collar 8 X 11 X 13.5
HP90552-VA3-J00
Available to backorder
Collar 8 X 11 X 13.5
£7.00 £5.83

  18 Cable Joint Pin
Cable Joint Pin
HP90754-VA9-P40
In stock
Cable Joint Pin
£3.56 £2.97

  19 Lever Hinge Lock Pin
Lever Hinge Lock Pin
HP90753-VA3-J00
Available to backorder
Lever Hinge Lock Pin
£5.06 £4.22

  20 Special Washer 6mm
Special Washer 6mm
HP90407-952-300
Available to backorder
Special Washer 6mm
£4.24 £3.53

  21 Plain Washer 8mm
Plain Washer 8mm
HP94101-08000
Available to backorder
Plain Washer 8mm
£0.97 £0.81

  22 Lock Pin 6mm
Lock Pin 6mm
HP94251-06000
In stock
Lock Pin 6mm
£1.22 £1.02

  23 Lock Pin 8mm
Lock Pin 8mm
HP94251-08000
In stock
Lock Pin 8mm
£1.84 £1.53

  27 Cable Tie
Cable Tie
HP32901-952-770
Available to backorder
Cable Tie
£2.33 £1.94


Description

Honda HRB476C - SXE/A Rotary Mower Parts Diagram
