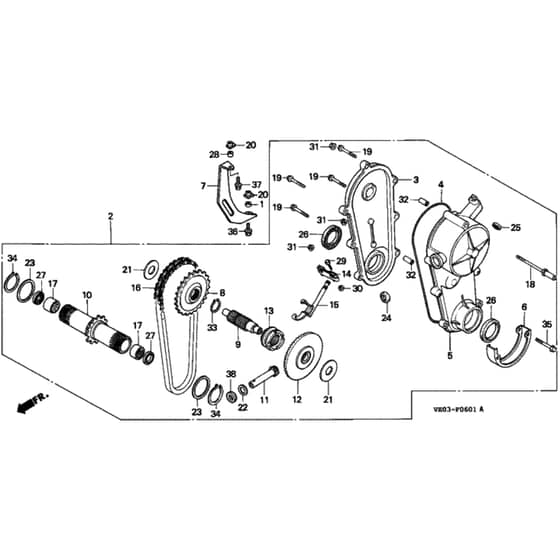

Honda HRB475 - SXG - MZAZ 8000001-8099999 Transmission (QXE) Diagram

Part No. hrb475_sxg_mzaz_8000001_8099999_transmission_qxe_-group
Honda HRB475 - SXG - MZAZ 8000001-8099999 Transmission (QXE) Diagram
Honda HRB475 - SXG - MZAZ 8000001-8099999 Transmission (QXE) Diagram

Description

Honda HRB475 - SXG Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Fan Cover Collar
Fan Cover Collar
HP19612-896-750
Available to backorder
Fan Cover Collar
£2.21 £1.84

  2 Transmission Assy
Transmission Assy
HP20001-VG0-A52
In stock
Transmission Assy
£431.48 £359.57

  3 Transmission Case R H
Transmission Case R H
HP21511-VA5-700
Available to backorder
Transmission Case R H
£95.04 £79.20

  4 Transmission Case O Ring
Transmission Case O Ring
HP21592-VA5-701
In stock
Transmission Case O Ring
£8.62 £7.18

  6 Case Protector
Case Protector
HP21911-VA5-700
In stock
Case Protector
£18.24 £15.20

  7 Transmission Guide
Transmission Guide
HP22511-VE0-C50
Available to backorder
Transmission Guide
£22.96 £19.13

  8 Drive Sprocket
Drive Sprocket
HP23120-VA5-700
Available to backorder
Drive Sprocket
£61.44 £51.20

  9 Countershaft
Countershaft
HP23221-VA5-700
Available to backorder
Countershaft
£55.06 £45.88

  10 Drive Sprocket
Drive Sprocket
HP23372-VA5-701
Available to backorder
Drive Sprocket
£121.68 £101.40

  11 Bevel Pinion
Bevel Pinion
HP23411-VB3-810
Available to backorder
Bevel Pinion
£40.50 £33.75

  12 Bevel Gear
Bevel Gear
HP23421-VA4-800
Available to backorder
Bevel Gear
£77.64 £64.70

  13 Driven Clutch
Driven Clutch
HP23431-VA4-801
In stock
Driven Clutch
£37.79 £31.49

  14 Clutch Arm
Clutch Arm
HP23436-VA5-701
In stock
Clutch Arm
£14.72 £12.27

  15 Shift Shaft
Shift Shaft
HP23440-VA4-801
In stock
Shift Shaft
£25.97 £21.64

  16 Roller Chain
Roller Chain
HP23861-VA5-701
Available to backorder
Roller Chain
£70.92 £59.10

  17 Needle Bearing
Needle Bearing
HP41103-935-003
In stock
Needle Bearing
£17.15 £14.29

  18 Bolt Guide
Bolt Guide
HP90012-VA5-700
Available to backorder
Bolt Guide
£7.66 £6.38

  19 Flange Bolt 6 X 25
Flange Bolt 6 X 25
HP90121-952-000
Available to backorder
Flange Bolt 6 X 25
£2.88 £2.40

  20 Nut
Nut
HP61304-958-003
In stock
Nut
£8.28 £6.90

  21 Thrust Washer 12Mm
Thrust Washer 12Mm
HP90452-VB5-800
Available to backorder
Thrust Washer 12Mm
£5.10 £4.25

  22 Washer
Washer
HP90452-187-000
Available to backorder
Washer
£4.68 £3.90

  23 Thrust Washer 28Mm
Thrust Washer 28Mm
HP90458-729-920
Available to backorder
Thrust Washer 28Mm
£9.49 £7.91

  24 Oil Seal
Oil Seal
HP91202-KA3-711
Available to backorder
Oil Seal
£5.58 £4.65

  25 Oil Seal 8 X 14 X 5
Oil Seal 8 X 14 X 5
HP91201-ZE9-003
Available to backorder
Oil Seal 8 X 14 X 5
£4.33 £3.61

  26 Oil Seal 28 X 38 X 6
Oil Seal 28 X 38 X 6
HP91251-VA5-701
In stock
Oil Seal 28 X 38 X 6
£9.60 £8.00

  27 Dust Seal
Dust Seal
HP91252-VA5-701
In stock
Dust Seal
£9.62 £8.02

  28 Collar
Collar
HP91554-VE0-C50
Available to backorder
Collar
£2.44 £2.03

  29 Bolt
Bolt
HP92101-050200A
Available to backorder
Bolt
£1.04 £0.87

  29 Screw Pan 5X20
Screw Pan 5X20
HP93500-050200A
Available to backorder
Screw Pan 5X20
£1.51 £1.26

  30 Hex Nut 5Mm
Hex Nut 5Mm
HP94001-050000S
Available to backorder
Hex Nut 5Mm
£3.24 £2.70

  31 Flange Nut 6Mm
Flange Nut 6Mm
HP94050-06000
In stock
Flange Nut 6Mm
£3.37 £2.81

  32 Dowel Pin 8 X 14
Dowel Pin 8 X 14
HP94301-08140
Available to backorder
Dowel Pin 8 X 14
£3.06 £2.55

  33 External Circlip 18Mm
External Circlip 18Mm
HP94510-18000
Available to backorder
External Circlip 18Mm
£1.72 £1.43

  34 External Circlip 28Mm
External Circlip 28Mm
HP94510-28000
In stock
External Circlip 28Mm
£3.85 £3.21

  35 Bolt
Bolt
HP95701-0603200
Available to backorder
Bolt
£1.46 £1.22

  36 Flange Bolt
Flange Bolt
HP95701-060-1800
Available to backorder
Flange Bolt
£0.94 £0.78

  37 Flange Bolt
Flange Bolt
HP95701-060-2000
Available to backorder
Flange Bolt
£1.32 £1.10


Description

Honda HRB475 - SXG Rotary Mower Parts Diagram
