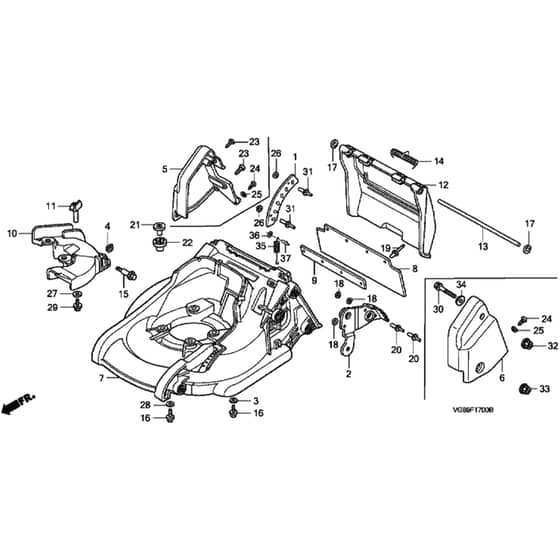

Honda HRB425C1 - QXEE - MZCF 8000001-8499999 Cutter Housing Diagram

Honda HRB425C1 - QXEE - MZCF 8000001-8499999 Cutter Housing Diagram
Honda HRB425C1 - QXEE - MZCF 8000001-8499999 Cutter Housing Diagram

Description

Honda HRB425C1 - QXEE Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  2 Adjuster Panel
Adjuster Panel
HP42995-VG8-850
Available to backorder
Adjuster Panel
£35.60 £29.67

  3 Washer
Washer
HP53101-GN5-900
Available to backorder
Washer
£6.30 £5.25

  4 Nut
Nut
HP61304-958-003
In stock
Nut
£6.16 £5.13

  5 Cover
Cover
HP63231-VG8-850ZA
Available to backorder
Cover
£100.30 £83.58

  7 Mower Housing
Mower Housing
HP76110-VG8-850
Available to backorder
Mower Housing
£170.16 £141.80

  10 Guide Scroll
Guide Scroll
HP76142-VG8-000ZA
Available to backorder
Guide Scroll
£74.16 £61.80

  11 Bracket
Bracket
HP76158-VG8-000
Available to backorder
Bracket
£11.12 £9.27

  12 Discharge Guard
Discharge Guard
HP76281-VG8-000ZA
Available to backorder
Discharge Guard
£96.00 £80.00

  13 Guard Shaft
Guard Shaft
HP76282-VG8-000
Available to backorder
Guard Shaft
£5.40 £4.50

  14 Guard Return Spring
Guard Return Spring
HP76284-VG8-000
Available to backorder
Guard Return Spring
£7.68 £6.40

  15 Special Bolt 6Mm
Special Bolt 6Mm
HP90101-VA9-K40
Available to backorder
Special Bolt 6Mm
£7.84 £6.53

  16 Engine Setting Bolt
Engine Setting Bolt
HP90102-VE0-000
In stock
Engine Setting Bolt
£3.30 £2.75

  17 Special Washer 8Mm
Special Washer 8Mm
HP90407-VA9-K40
In stock
Special Washer 8Mm
£1.68 £1.40

  18 Washer
Washer
HP90483-178-000
Available to backorder
Washer
£3.43 £2.86

  20 Rivet 4.8 X 17.2
Rivet 4.8 X 17.2
HP90852-VA9-K41
Available to backorder
Rivet 4.8 X 17.2
£1.61 £1.34

  21 Engine Bed Collar
Engine Bed Collar
HP91651-VE0-010
Available to backorder
Engine Bed Collar
£4.86 £4.05

  22 Adiabatic Collar
Adiabatic Collar
HP91652-VE0-000
In stock
Adiabatic Collar
£7.32 £6.10

  23 Screw
Screw
HP93903-25210
In stock
Screw
£1.86 £1.55

  24 Tapping Screw
Tapping Screw
HP93911-14110
Available to backorder
Tapping Screw
£1.80 £1.50

  25 Plain Washer 4Mm
Plain Washer 4Mm
HP94101-04000
Available to backorder
Plain Washer 4Mm
£0.96 £0.80

  27 Plain Washer 6Mm
Plain Washer 6Mm
HP94103-06800
Available to backorder
Plain Washer 6Mm
£0.96 £0.80

  28 Plain Washer 8Mm
Plain Washer 8Mm
HP94103-08800
Available to backorder
Plain Washer 8Mm
£0.96 £0.80

  29 Flange Bolt 6 X 12
Flange Bolt 6 X 12
HP95701-0601208
Available to backorder
Flange Bolt 6 X 12
£1.31 £1.09

  32 Flange Nut 6Mm
Flange Nut 6Mm
HP94050-06000
In stock
Flange Nut 6Mm
£3.22 £2.68

  33 Flange Nut 8Mm
Flange Nut 8Mm
HP94050-08000
In stock
Flange Nut 8Mm
£3.08 £2.57


Description

Honda HRB425C1 - QXEE Rotary Mower Parts Diagram
