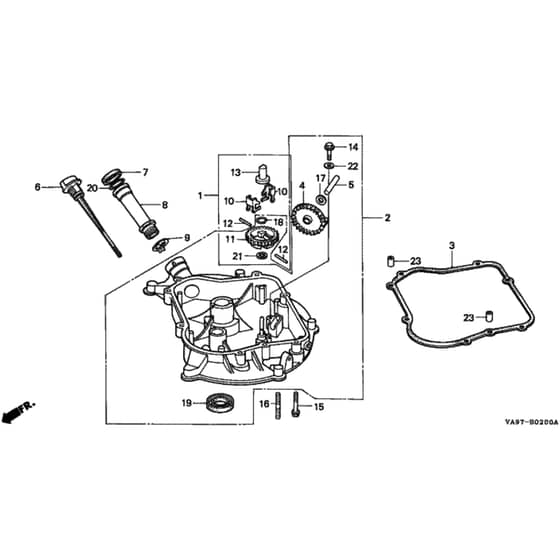

Honda HRB423 - SG - MZBC 8000001-8099999 Oil Pan Diagram

Part No. hrb423_sg_mzbc_8000001_8099999_oil_pan-group
Honda HRB423 - SG - MZBC 8000001-8099999 Oil Pan Diagram
Honda HRB423 - SG - MZBC 8000001-8099999 Oil Pan Diagram

Description

Honda HRB423 - SG Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Governor Kit
Governor Kit
HP06165-ZG0-000
Available to backorder
Governor Kit
£31.48 £26.23

  2 Crankcase Assy
Crankcase Assy
HP11300-ZG1-752
Available to backorder
Crankcase Assy
£196.08 £163.40

  4 Oil Slinger
Oil Slinger
HP15331-ZG1-750
Available to backorder
Oil Slinger
£11.98 £9.98

  5 Oil Slinger Shaft
Oil Slinger Shaft
HP15332-896-700
Available to backorder
Oil Slinger Shaft
£4.88 £4.07

  6 Oil Cap
Oil Cap
HP15620-ZG1-701
Available to backorder
Oil Cap
£10.66 £8.88

  7 Gasket
Gasket
HP15625-ZE6-000
Available to backorder
Gasket
£3.59 £2.99

  8 Oil Filler Extension
Oil Filler Extension
HP15630-ZG1-700
Available to backorder
Oil Filler Extension
£27.41 £22.84

  10 Weight
Weight
HP16511-896-000
Available to backorder
Weight
£2.60 £2.17

  11 Holder
Holder
HP16512-ZG0-000
Available to backorder
Holder
£12.31 £10.26

  12 Governor Weight Pin
Governor Weight Pin
HP16513-ZE1-000
Available to backorder
Governor Weight Pin
£1.98 £1.65

  13 Governor Slider
Governor Slider
HP16531-ZG0-000
Available to backorder
Governor Slider
£4.61 £3.84

  14 Flange Bolt
Flange Bolt
HP90005-896-000
Available to backorder
Flange Bolt
£2.09 £1.74

  15 Flange Bolt 6 X 28
Flange Bolt 6 X 28
HP90015-883-000
Available to backorder
Flange Bolt 6 X 28
£3.71 £3.09

  17 Washer
Washer
HP90539-836-000
Available to backorder
Washer
£1.32 £1.10

  18 Governor Holder Clip
Governor Holder Clip
HP90602-ZE1-000
Available to backorder
Governor Holder Clip
£3.73 £3.11

  19 Oil Seal 20 X 34 X 6
Oil Seal 20 X 34 X 6
HP91201-896-701
Available to backorder
Oil Seal 20 X 34 X 6
£10.01 £8.34

  20 O Ring 22.1 X 2.2
O Ring 22.1 X 2.2
HP91301-ZE9-003
Available to backorder
O Ring 22.1 X 2.2
£1.90 £1.58

  21 Plain Washer 6Mm
Plain Washer 6Mm
HP94101-06000
Available to backorder
Plain Washer 6Mm
£1.20 £1.00

  22 Plain Washer 5Mm
Plain Washer 5Mm
HP94103-05000
Available to backorder
Plain Washer 5Mm
£0.97 £0.81

  23 Dowel Pin 8 X 14
Dowel Pin 8 X 14
HP94301-08140
Available to backorder
Dowel Pin 8 X 14
£3.06 £2.55


Description

Honda HRB423 - SG Rotary Mower Parts Diagram
